智能手机用倒四棱台式全息投影展示装置

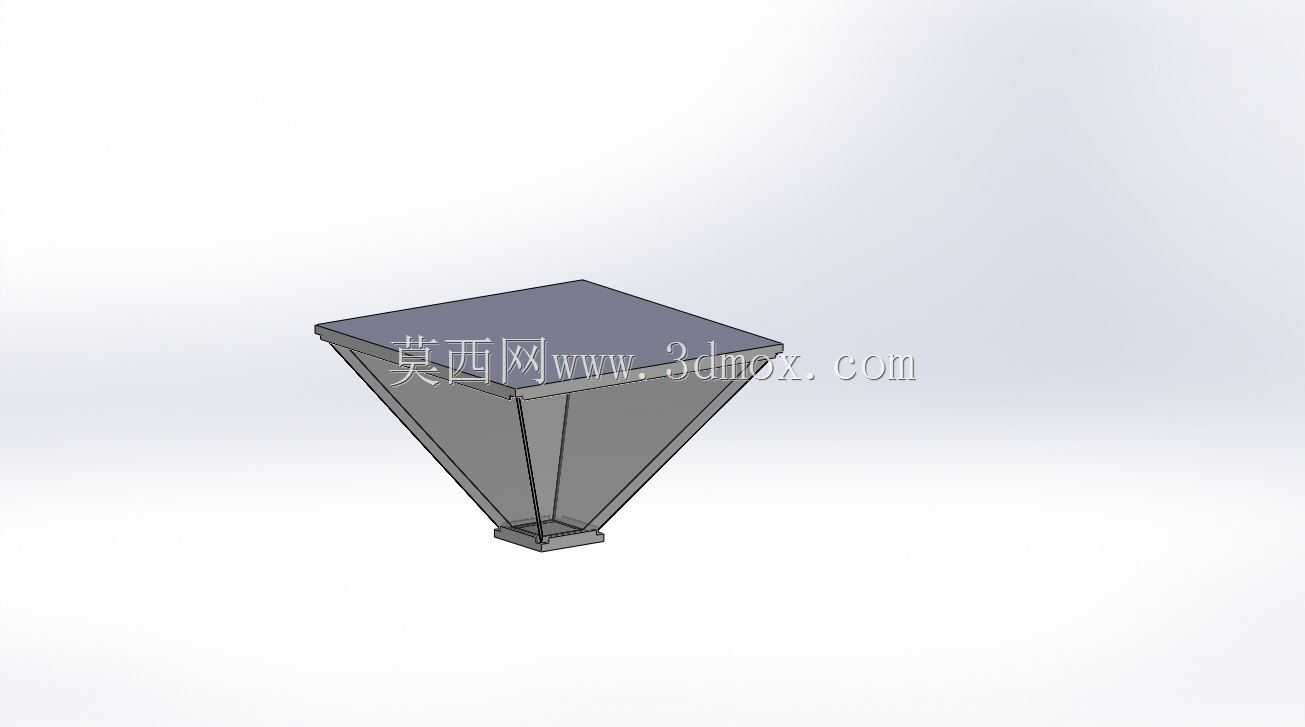

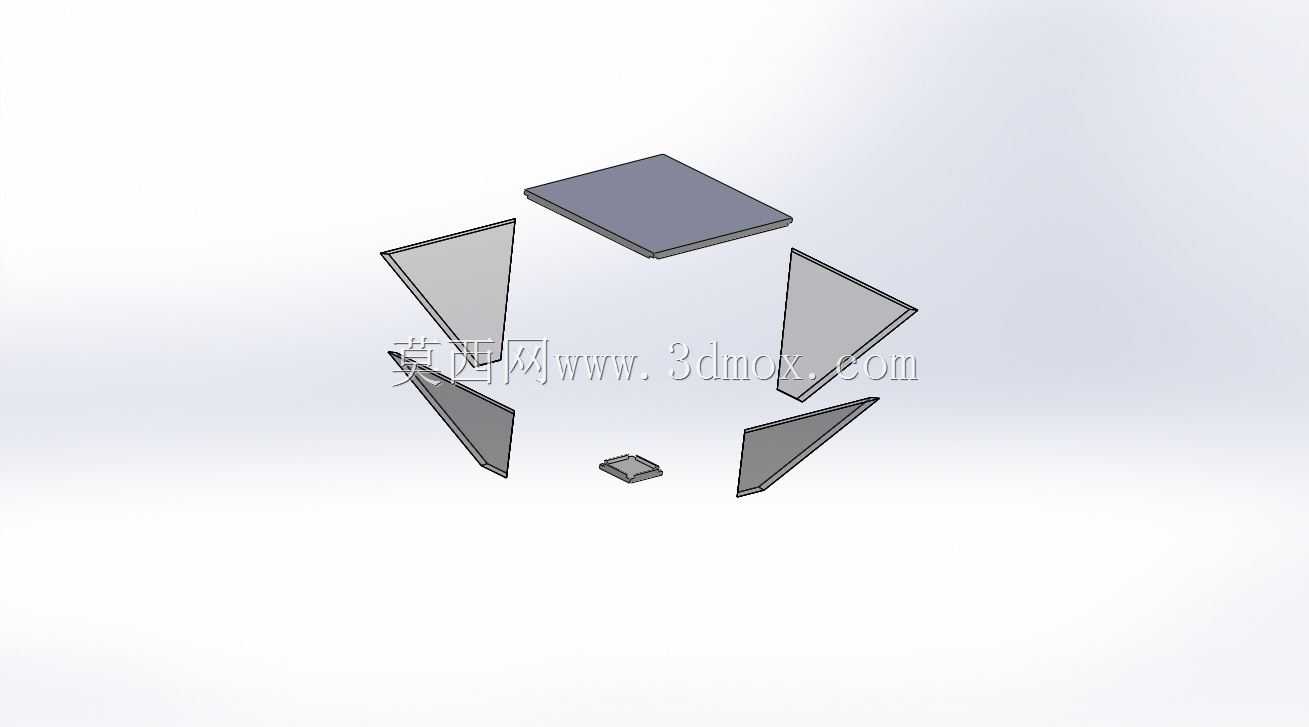

这款倒四棱台结构的光学投影构件，主要适配常规直板智能手机的全息影像展示场景，日常可放置于桌面，用于小型3D全息影像的裸眼呈现，无需佩戴额外观影设备即可看到悬浮的立体影像效果。从结构设计逻辑来看，整体采用上宽下窄的倒四棱锥腔体结构，顶部开口尺寸匹配主流6-7英寸智能手机的屏幕显示区域，放置手机时可直接将屏幕朝下搭在构件顶端边框，无需额外固定夹具，边框做了窄边处理，避免遮挡屏幕有效显示区域。构件的四个侧面均为高透光光学级平面，相邻侧面夹角经过精确计算，可将手机屏幕分区域显示的四个不同视角影像，通过反射汇聚到腔体中心位置，形成具备空间纵深感的立体虚像，成像角度覆盖人眼日常观看桌面物品的常规视域范围，无需刻意调整坐姿即可获得完整的立体观看效果。底部设置了小尺寸方形支撑底座，底座平面与桌面完全贴合，接触面积经过配重平衡计算，即使顶端放置满尺寸手机，整体重心也落在底座支撑范围内，不会出现侧翻倾倒问题，底座与棱台腔体采用一体化衔接结构，无额外拼接缝隙，避免杂光从拼接位置进入腔体干扰成像效果。在实际使用场景中，这类构件可用于桌面小型展品的立体展示，比如文创产品的三维效果呈现、教学场景中简单立体几何结构的动态演示、个人娱乐场景下的全息影像播放，不需要外接电源或复杂的调试步骤，只要将手机屏幕亮度调整至合适档位，播放对应分屏的全息片源即可正常工作。设计过程中对棱台侧壁的倾斜角度做了多轮验证，角度过大则成像位置偏高容易出现画面畸变，角度过小则成像位置偏低观看时需要俯身，最终选定的倾斜角度兼顾了成像清晰度与观看舒适度，侧壁边缘做了微小的倒角处理，避免尖锐边角划伤手机屏幕或使用者手部，整体壁厚控制在透光与结构强度的平衡区间，既不会因为壁厚过薄导致结构容易变形，也不会因为壁厚过厚增加光线穿过时的损耗，影响最终成像的亮度表现。
