多接口网络USB集线扩展器结构设计

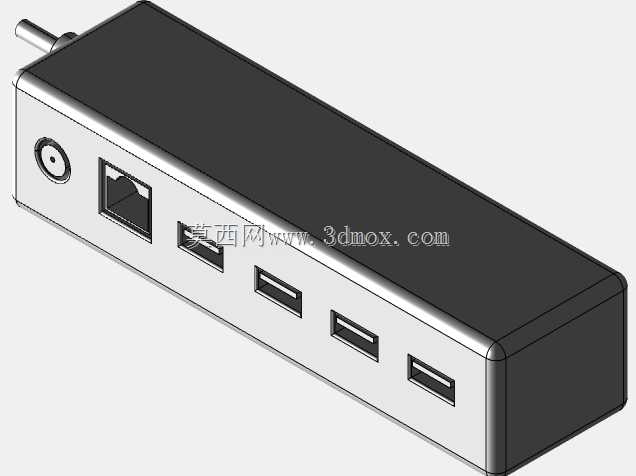

这款多接口扩展设备的结构设计，首先要兼顾桌面办公场景的摆放稳定性与接口插拔的操作便利性，日常使用中常被放置在工位桌面边缘，连接台式主机或笔记本电脑，解决原生接口数量不足、位置靠后插拔不便的问题。从功能布局来看，设备集成了RJ45网络接口与四个USB扩展接口，还预留了圆形电源输入接口，可在接驳高功耗USB外设时补充供电，避免单靠主板USB口供电出现的外设掉盘、识别失败问题。设计时将所有外接接口统一布置在设备的同一侧长边上，用户插拔线材时无需转动设备，所有操作都在正面可视范围内完成，能有效减少线材弯折拉扯的情况，延长接口使用寿命。外壳采用圆角长方体造型，边角做了R3的圆弧过渡，既避免直角磕碰造成的外壳掉漆、形变，也能减少日常挪动时对桌面的刮擦。整体外形尺寸控制在长度120mm、宽度35mm、高度20mm的区间内，摆放时不会占用过多桌面空间，底部预留了1mm高度的凸边，可粘贴防滑胶垫，放置在光滑桌面时不会因为插拔线材的推力发生移位。结构设计上，上下壳采用卡扣加两颗隐藏式螺丝的固定方式，卡扣沿壳体长边均匀布置，保证合缝均匀无翘边，螺丝隐藏在底部胶垫下方，兼顾外观整体性与后期拆解维护的便利性。接口部分的PCB板定位槽做了0.2mm的公差预留，装配时能保证每个接口与外壳开孔的同轴度，避免出现插头插偏、接口受力不均导致的焊盘脱落问题。外壳壁厚设置为1.5mm，采用ABS材质注塑成型，表面做细咬花处理，不容易残留指纹和划痕，日常使用中耐摩擦性能更好。在实际工程选型参考中，这类扩展设备常被用于办公工位外设扩展、工控机柜前置接口转接、家用桌面数码设备接驳等场景，设计时充分考虑了不同场景下的安装边界：如果是桌面平放使用，设备后方要预留至少30mm的线材弯折空间，避免线材过度弯折导致信号传输不稳定；如果是机柜内嵌入式安装，可通过两侧预留的M2螺丝孔位固定在机柜面板上，开孔尺寸匹配设备外形做0.5mm的装配余量即可。接口的引脚定义遵循通用USB2.0与百兆网络的标准规范，建模时每个接口的插拔行程、焊盘位置都参考通用件的标准尺寸绘制，结构工程师在做同类产品改型时，可直接复用接口定位结构，只需要调整外壳长度就能增减接口数量，大幅缩短改型设计的周期。
