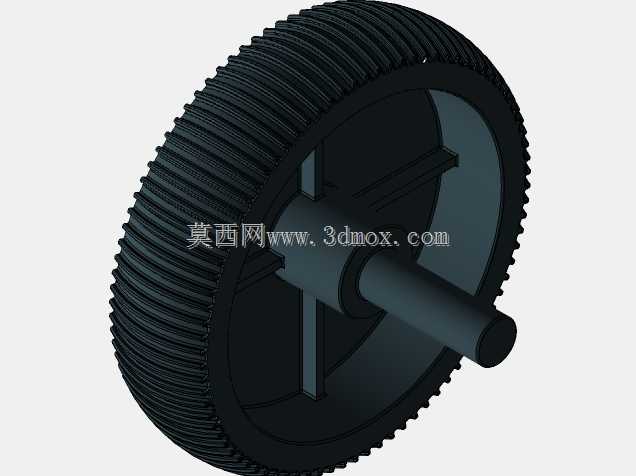

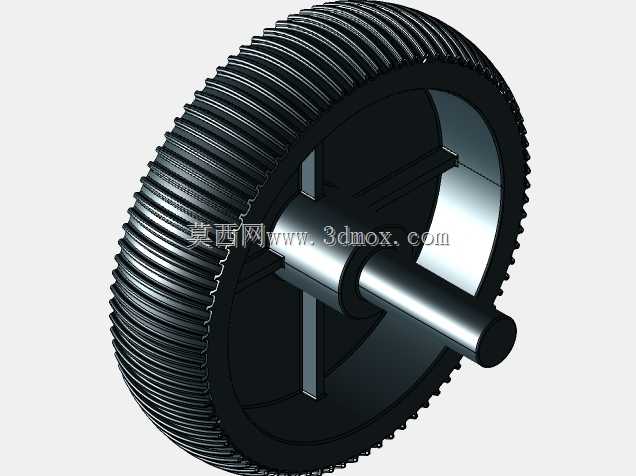

鼠标滚轮组件带轴结构三维设计

日常使用的有线及无线光电鼠标中，滚轮是实现页面纵向滚动、快捷按键功能的核心交互部件，本次拆解还原的滚轮组件，完整复刻了常规办公鼠标内部滚轮的装配形态，包含带防滑齿的轮体、中心支撑轴、轮辐加强结构三个核心部分。从实际装配场景来看，该部件安装在鼠标中壳的预留轴槽内，两端轴颈与壳体的塑胶卡槽间隙配合，转动时无明显卡滞，轮体侧面的齿状结构与鼠标内部编码器的弹片触点啮合，滚动过程中通过齿位的交替接触输出档位信号，实现页面的步进式滚动，部分中键按压功能则通过滚轮下方的微动开关触发，按压时轮体绕轴微小下沉触发触点。设计层面上，轮体外周的细密防滑齿采用等距排布，齿高控制在0.3mm左右，既保证手指接触时的摩擦力，避免操作打滑，又不会因为齿距过大造成滚动时的硌手感；轮体内部采用三辐式支撑结构，在保证整体结构强度的前提下，尽可能减少塑胶用料，降低部件自重，避免长期使用后轮体下垂导致的转动卡滞；中心轴与轮体采用同轴一体式设计，轴径统一为2mm，适配绝大多数常规鼠标的轴座安装尺寸，轴端做微小倒角处理，装配时可顺利卡入壳体卡槽，无需额外紧固件固定。从安装边界来看，轮体整体外径控制在18mm，轮体宽度6mm，安装后突出鼠标上盖滚轮孔的高度为2mm，刚好适配手指指腹的接触弧度，不会因为突出过高造成误触，也不会因为突出过低导致滚动操作时手指滑脱。轮体边缘的细小齿牙是与编码器配合的关键结构，齿形采用渐开线小模数设计，啮合时弹片跳动的行程均匀，滚动档位清晰，不会出现空程或者跳档的问题，这类结构广泛应用在各类办公鼠标、游戏鼠标的滚轮设计中，不同定位的产品仅会在轮体表面包裹橡胶层、调整阻尼感上做差异化设计，核心的轮体支撑、轴体配合、编码器啮合结构基本保持一致。建模过程中需要重点保证轮体的同轴度，若轴体与轮体不同心，转动时会出现周期性的阻尼变化，影响操作手感，同时轮辐的厚度需要均匀控制在0.8mm，避免注塑成型时出现缩痕，影响部件的尺寸精度。
