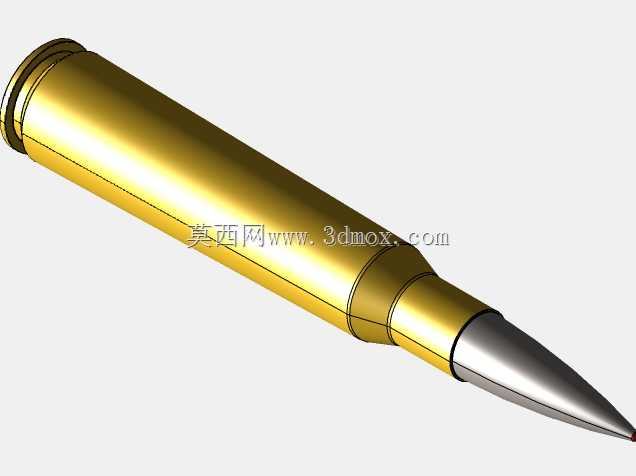

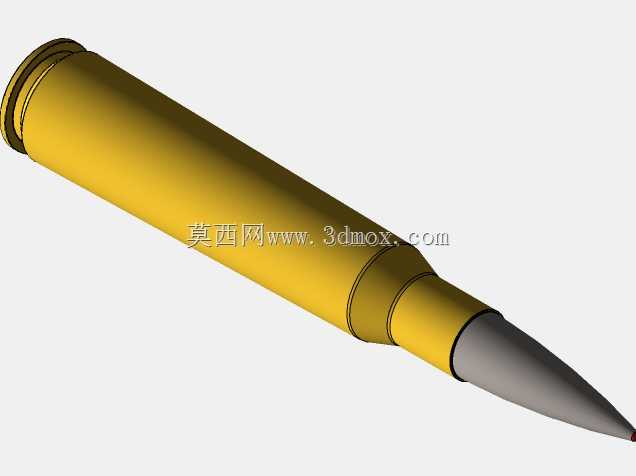

12.7×108口径大口径机枪弹结构三维建模

　　本次建模的12.7×108规格枪弹，是国内大口径反器材枪械、高射机枪列装的主流弹药规格，在边防要地防空、轻型装甲目标毁伤、远距离火力压制场景中承担核心作用。不同于小口径步枪弹的设计逻辑，该型弹药的结构设计全程围绕高初速、大动能、远距离存能的核心需求展开，建模过程中需要严格匹配实弹的各段尺寸边界，避免出现装配干涉问题。从结构拆分来看，模型完整还原了弹壳、弹头被甲、弹芯、紧口沟槽、底缘卡槽几个核心功能段：弹壳部分采用瓶形斜肩设计，锥度经过多轮实弹射击验证，既能够保证供弹过程中在弹链、弹膛内的顺畅滑移，又能在击发后通过火药燃气压力实现贴膛密闭，减少燃气后泄影响自动机循环可靠性；弹壳底部的拉壳钩卡槽尺寸严格匹配制式枪械的抽壳钩轮廓，

　　保证抽壳过程中受力均匀，避免出现断壳、卡壳故障。弹头部分采用尖头船尾构型，尖锐的弧形弹头能够有效降低跨音速飞行阶段的激波阻力，船尾段的收敛设计则能减少飞行尾部的涡流阻力，提升1000米以上距离的弹道稳定性，这部分曲面建模时需要严格控制母线的曲率连续性，避免出现折线棱边破坏气动外形的仿真精度。弹芯部分的装配同轴度是建模时的重点控制项，弹芯与被甲的过盈配合段长度、紧口位置的辊沟深度都需要符合实弹装配公差，保证弹头在膛内运动时不会出现被甲脱落、弹芯偏移的问题，否则会严重影响射击精度。从安装边界来看，该型弹药的整体长度、弹壳最大直径、底缘厚度都严格适配12.7毫米口径枪械的弹膛、弹链、受弹器尺寸，

　　建模时预留的公差带完全符合军工产品的装配要求，既可以用于枪械供弹机构的动作仿真验证，也能用于弹道学相关的教学演示场景。在实际工程应用中，这类弹药模型常被用于枪械设计阶段的供弹可靠性仿真，通过导入多体动力学软件模拟弹链供弹、推弹入膛、抽壳抛壳的全流程动作，排查结构干涉点；也可用于军工科普、战术训练场景的三维演示素材，帮助受训人员快速熟悉弹药结构特征。建模过程中对弹壳表面的拔模斜度、弹头与弹壳的同轴度、底火室的深度尺寸都做了精准还原，没有做过度的艺术化简化，所有结构特征都对应实弹的加工工艺：弹壳的多段阶梯结构对应冷冲压拉伸的工序节点，弹头被甲的包覆结构对应装配时的收口工艺，底缘的倒角设计对应入膛时的导向需求。

　　不同于民用五金零件的建模逻辑，军工类弹药零件的建模对尺寸公差的敏感度更高，哪怕0.1毫米的尺寸偏差都可能导致供弹故障仿真结果失真，因此建模全程以实弹测绘尺寸为基准，所有曲面都做了曲率检查，保证模型导入各类仿真软件时不会出现破面、几何错误。
