工业导轨式SHDSL以太网扩展器结构设计

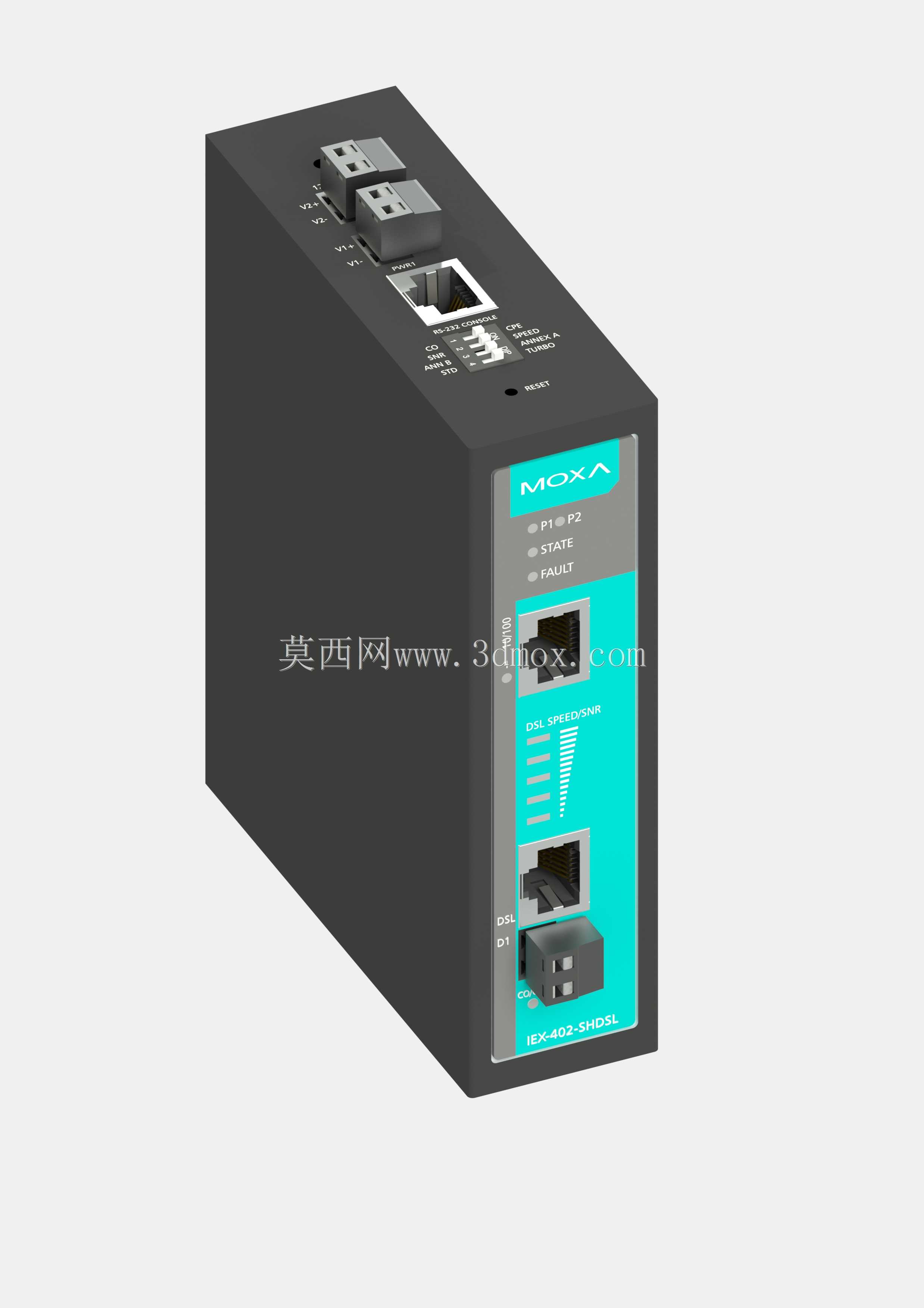

这款导轨式工业以太网扩展器，主要面向复杂工业现场的长距离网络传输需求设计，解决厂区跨车间、户外场站、矿井巷道等场景下普通以太网传输距离不足、信号易受电磁干扰衰减的痛点，能够在现有双绞线介质上实现以太网信号的长距离中继传输，无需重新布设光纤即可完成原有工业总线网络的以太网升级改造。从结构设计来看，整机采用标准DIN导轨安装的紧凑长方体壳体，外壳主体选用高强度阻燃工程塑料搭配金属散热衬层，兼顾绝缘防护与长时间工作的散热需求，壳体边角做了圆弧钝化处理，避免现场安装运维时的磕碰划伤，整体宽度控制在标准工业导轨安装的单模位尺寸，可与同规格PLC、工业交换机等设备并排安装在机柜内，不会占用额外的安装空间，安装卡扣采用弹性自锁结构，无需额外紧固件即可完成设备固定，单人即可完成现场拆装作业。设备正面的接口布局充分考虑现场接线的操作便利性，上层设置状态指示灯阵列，分别对应电源、链路连接、数据传输、故障告警等状态，指示灯采用高对比度的绿、红双色发光件，在车间强光环境下也能清晰识别设备运行状态；中部设置以太网电口，采用带屏蔽层的RJ45接口，搭配金属弹片接地设计，可有效抑制工业现场的电磁串扰；下部设置SHDSL传输接口，采用工业级锁紧式接线端子，接线后可通过端子卡扣固定线缆，避免设备震动导致的线缆松脱。设备顶部预留了接地端子与复位按键，接地端子可直接连接机柜接地排，提升设备的抗浪涌、抗静电能力，复位按键采用内凹式设计，避免运维过程中的误触。整机的散热结构采用壳体侧面自然对流开槽设计，无内置风扇，避免了风扇积灰、寿命短的问题，可在-40℃到75℃的宽温环境下稳定工作，防护等级达到IP30，可适配无空调的户外机柜、车间控制柜等安装环境。在建模过程中，所有接口的安装尺寸、导轨卡扣的配合公差、壳体的拼接缝隙都严格按照工业设备安装规范设定，可直接用于机柜布局仿真、安装干涉检查、配套接线端子选型等工程场景，模型还原了设备表面的丝印标识、接口倒角、指示灯透光孔等细节，能够满足工业通讯系统集成方案的可视化展示需求。
