适配Arduino开发板的BCI外接安装壳体结构

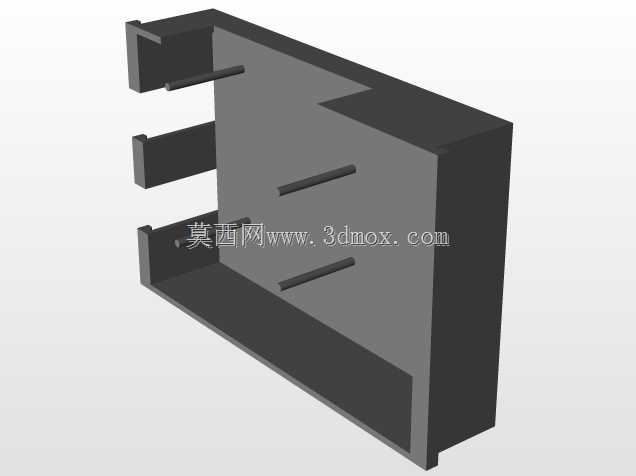

这款壳体结构主要面向脑机接口开发场景下的Arduino主控板搭载需求，在高校实验室原型验证、小型可穿戴脑电采集设备试制、嵌入式交互项目开发等场景中，能够为主控板提供稳定的物理防护与安装支撑。日常使用中，开发板往往需要外接脑电采集模块、信号传输线束、电源模块等外设，裸露的电路板容易受实验室桌面杂物剐蹭、接线拉扯导致焊点脱落，或是在移动测试过程中积累静电、沾染灰尘影响电路稳定性，这款壳体正是针对这类实际使用痛点设计。从结构设计来看，壳体采用单侧开口的槽型主体结构，侧壁预留的多组卡位凸台，刚好对应Arduino标准开发板的板边安装孔位与板载接口避让位置，装配时无需额外螺丝固定，依靠凸台与板身的过盈配合即可完成卡装，拆卸时只需从侧边开口处轻推板身即可取出，方便开发过程中反复调整接线、烧录程序。壳体侧边预留的三个开槽位置，分别对应电源接口、串口通信接口、外接信号输入接口的出线位置，接线时无需将开发板从壳体内取出，即可直接完成线束插接，开槽边缘做了小尺寸圆角过渡，避免长期使用过程中割伤线材绝缘层。设计时充分考虑了安装边界的兼容性，壳体内部净尺寸完全覆盖标准尺寸Arduino开发板的长宽参数，预留0.8mm的装配间隙，既不会因为间隙过大导致板身在壳体内晃动，也不会因为尺寸公差导致板件卡装困难。壳体背部为平整平面，可通过双面胶、扎带等方式固定在脑电采集头带、实验台支架、便携设备外壳等不同安装基体上，背部没有多余的凸起结构，安装时能够完全贴合安装面，不会出现晃动间隙。壳体壁厚采用均匀2mm设计，兼顾结构强度与轻量化需求，日常手持移动测试时，即使发生轻微磕碰，也能有效吸收冲击力，避免板载元件受震松动。侧壁的凸台位置经过反复调整，刚好避开板载的电容、芯片等凸起元件，卡装时不会挤压元件引脚，同时凸台的高度设置为1.2mm，卡装后板身与壳体内壁之间留有足够的散热间隙，长时间运行时板载芯片产生的热量可以通过间隙内的空气流通散出，不会因为密闭空间导致积热影响运行稳定性。在实际项目测试中，这款壳体能够适配绝大多数标准版型的Arduino控制板，不需要针对不同批次的板件做额外结构修改，对于需要快速搭建BCI原型的开发者来说，能够省去自行设计外壳、打样验证的时间成本，直接完成主控板的防护装配，加快项目迭代进度。
