创意可调节悬臂式摄像支撑装置

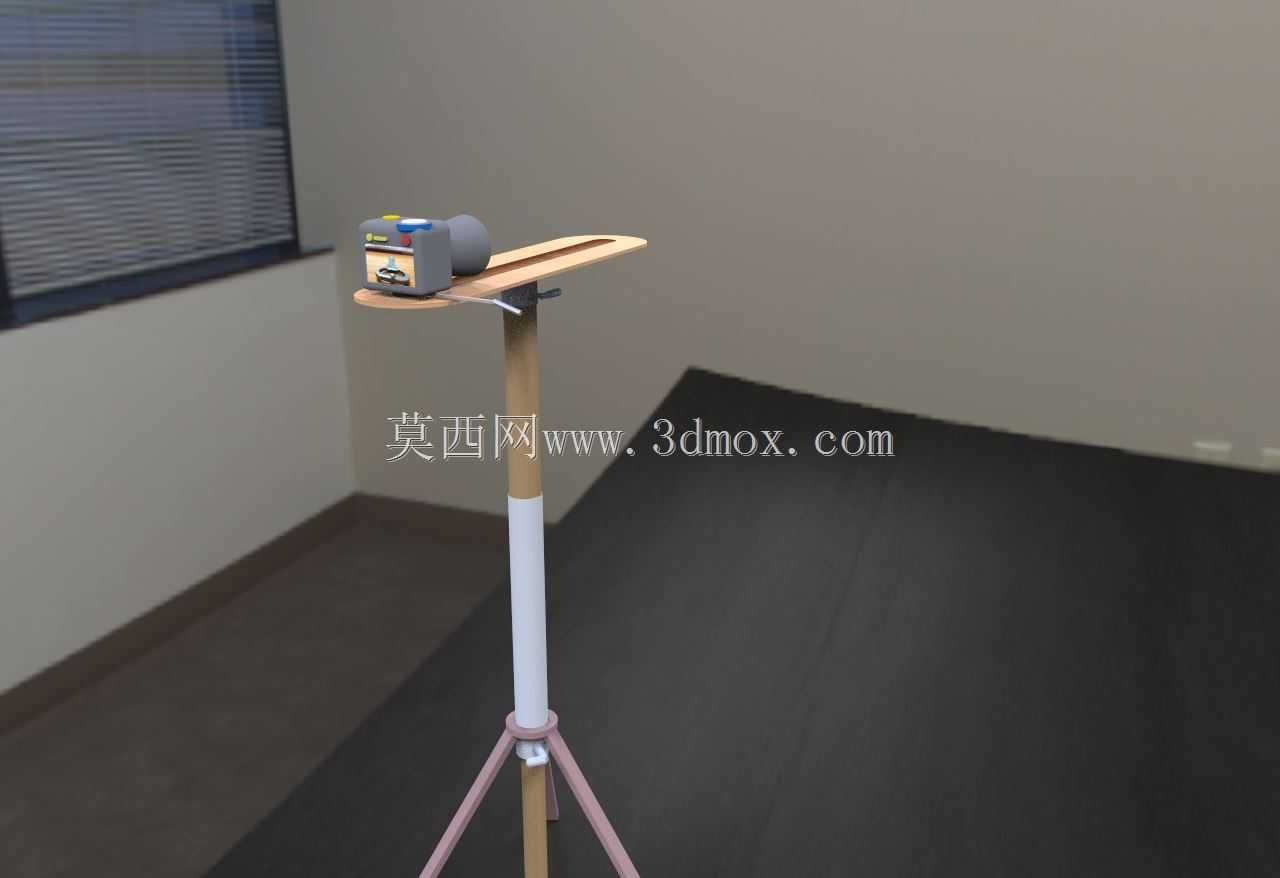

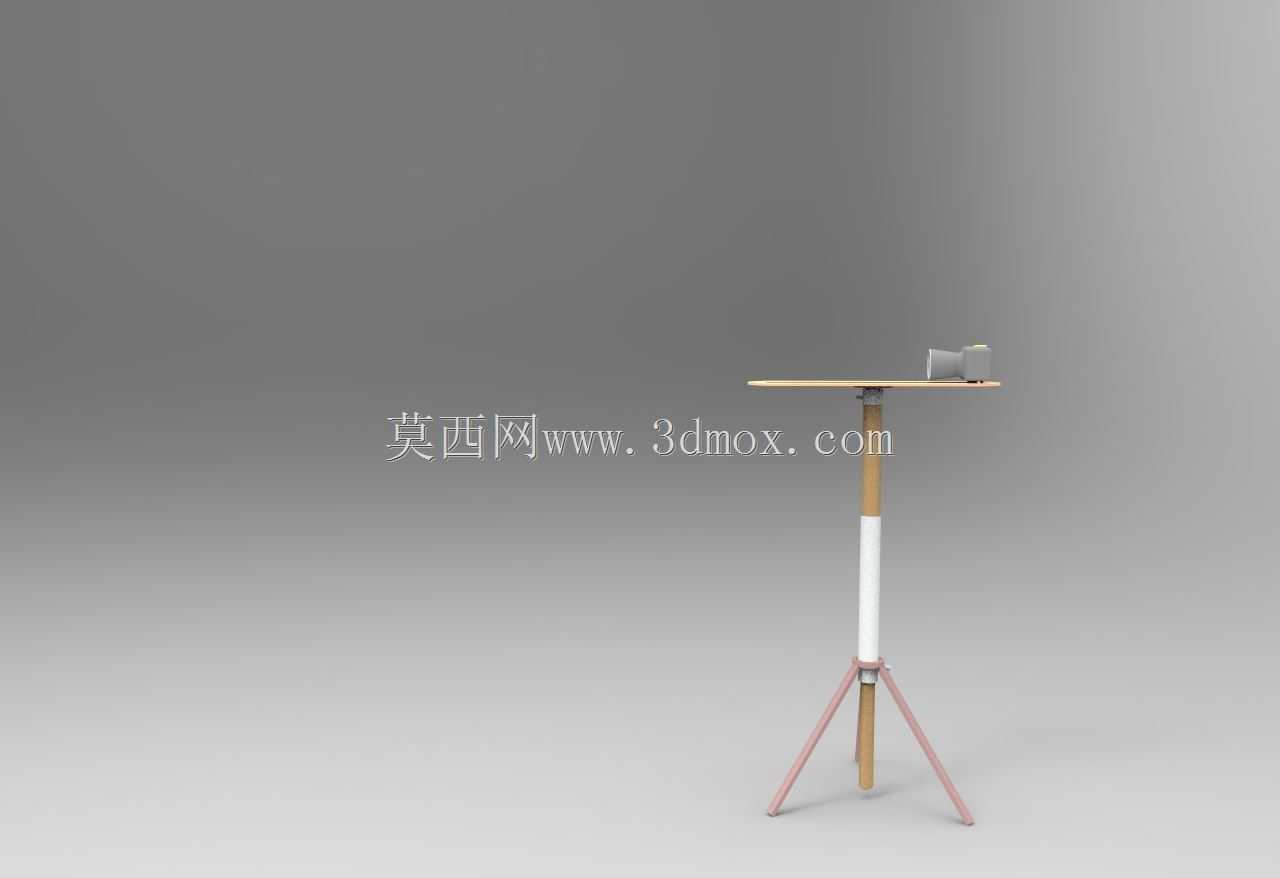

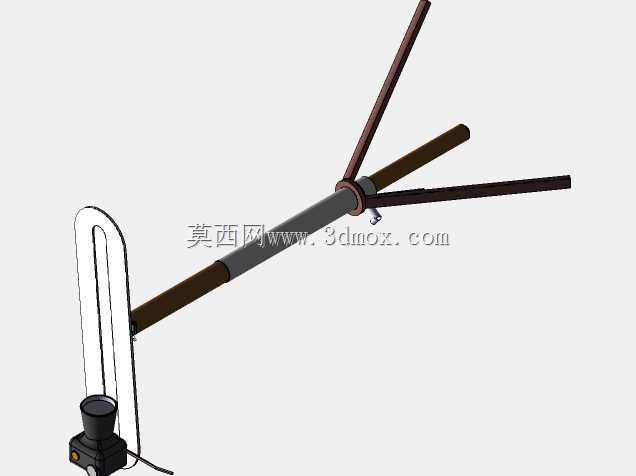

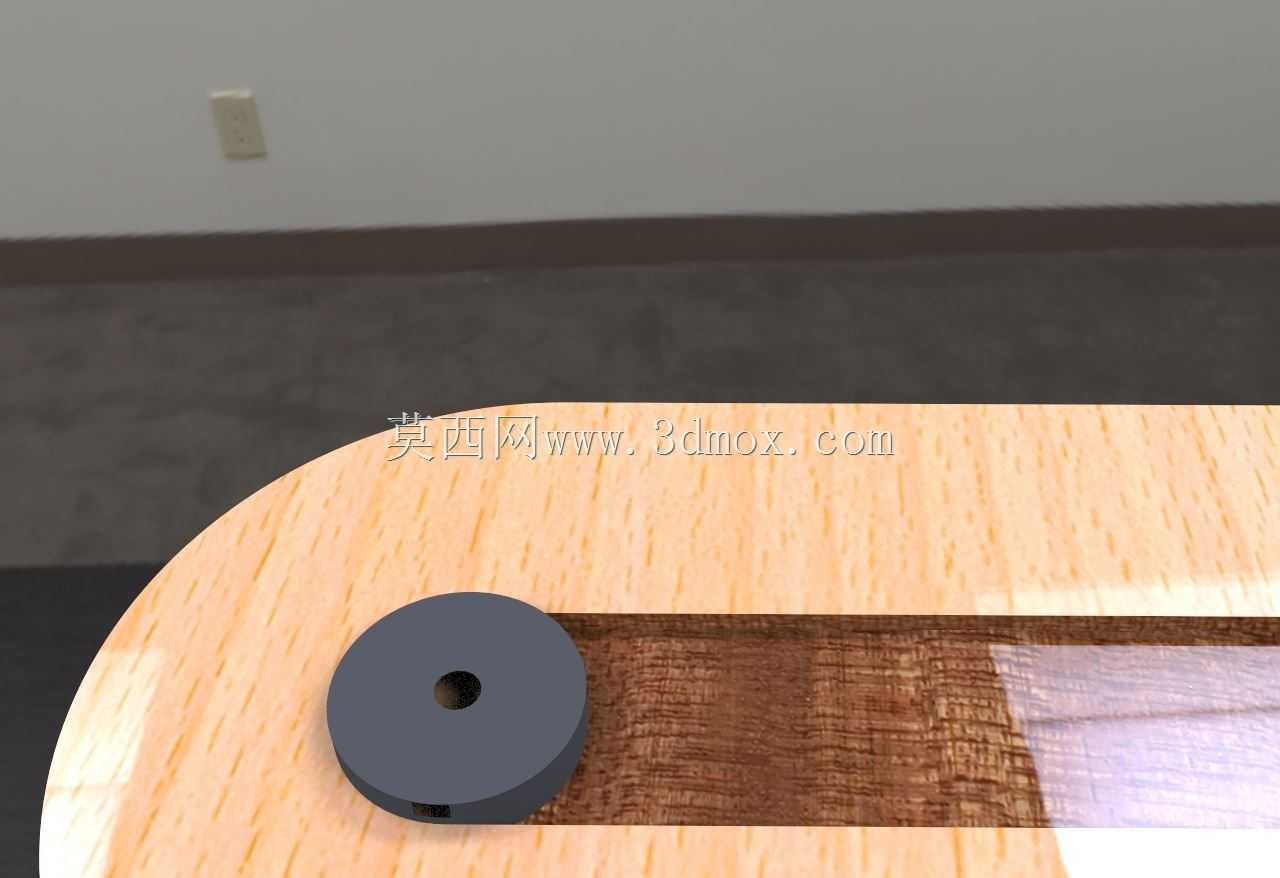

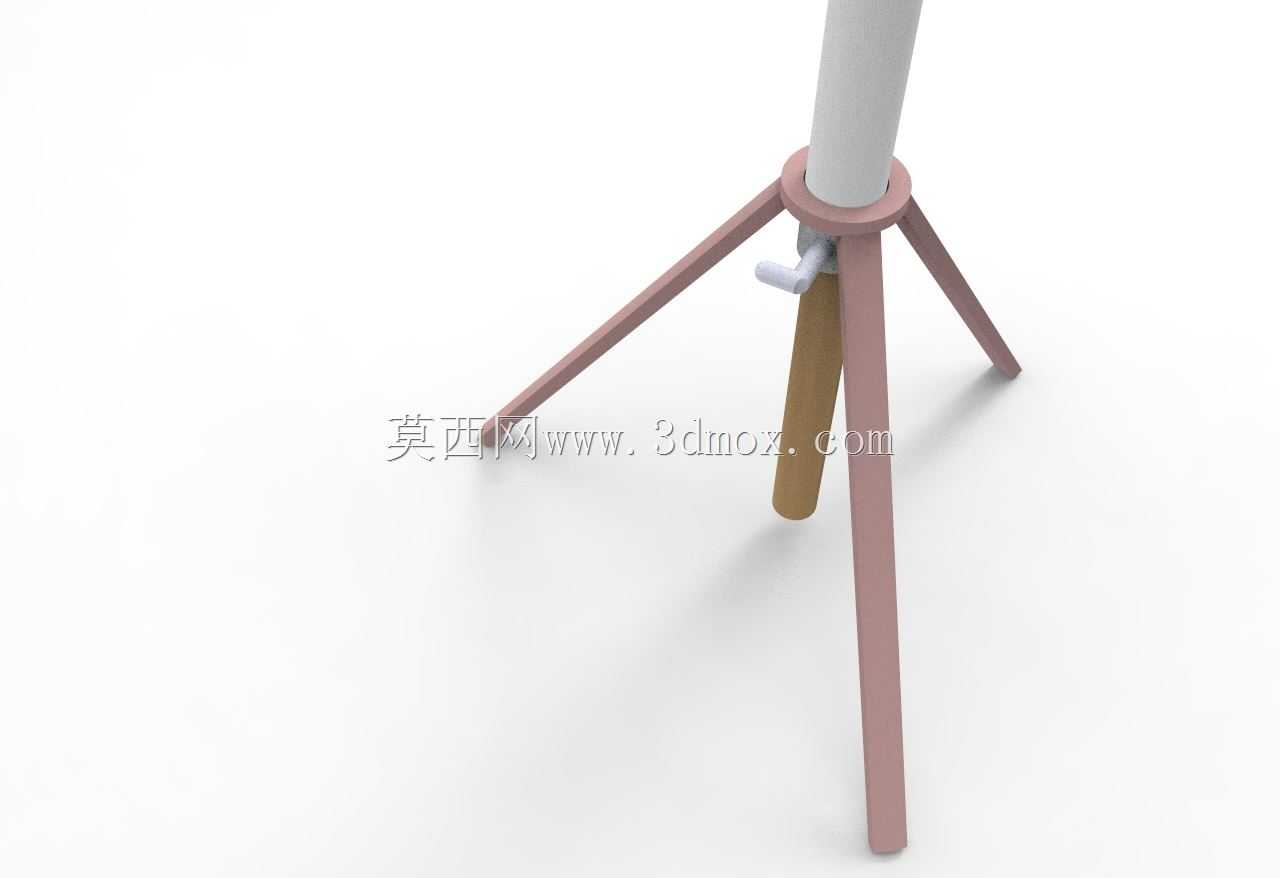

该支撑装置主要面向小型影像拍摄、桌面创意拍摄场景设计，可适配常规小型数码相机、运动相机的固定需求，在静物拍摄、微距创作、桌面vlog录制等场景中，能够替代手持拍摄的抖动问题，提供稳定的机位支撑。从结构设计逻辑来看，装置采用三段式悬臂铰接结构，末端连接三脚支撑底座，靠近相机端设置U型防护架，既可以避免相机意外磕碰，也能作为手持移动时的握持受力点。悬臂段采用空心管材与实心杆段组合的设计，在保证整体结构刚度的同时控制整体重量，每处铰接节点都设置了阻尼锁紧结构，调整角度后可以直接锁止，不需要额外的紧固件操作，单手握持即可完成机位角度、悬臂伸展长度的调整。三脚支撑底座采用辐射式展开结构，支腿展开后支撑半径覆盖300mm范围，收拢后支腿可贴合悬臂杆身，整体收纳长度控制在450mm以内，方便放入常规摄影包侧袋携带。安装边界方面，相机固定端采用标准1/4英寸螺纹接口，可兼容绝大多数民用小型相机、补光灯、麦克风的安装需求，悬臂最大伸展长度可达600mm，水平伸展时前端额定负载为1.2kg，完全覆盖小型数码设备的重量范围。设计过程中重点考量了桌面使用的场景需求，三脚底座展开后最低放置高度仅为18mm，不会占用过多桌面垂直空间，悬臂调整角度覆盖水平0度到垂直向上90度范围，可实现俯拍、平拍、仰拍等多机位切换，U型防护架的高度预留了相机翻转屏的操作空间，不会遮挡屏幕操作区域。铰接位置的阻尼参数经过反复调校，既不会因为阻尼过小出现悬臂下坠的问题，也不会因为阻尼过大导致调整费力，长时间使用后阻尼衰减量控制在15%以内，保证结构使用寿命。支腿末端设置了防滑橡胶垫，在光滑玻璃、木质桌面放置时不会出现滑移，悬臂杆身表面做了哑光防滑处理，调整握持时不会打滑，整体结构没有突出的尖锐棱角，日常使用不会刮碰设备或者划伤桌面。
