七针间距2.5mm线对板连接器组件结构

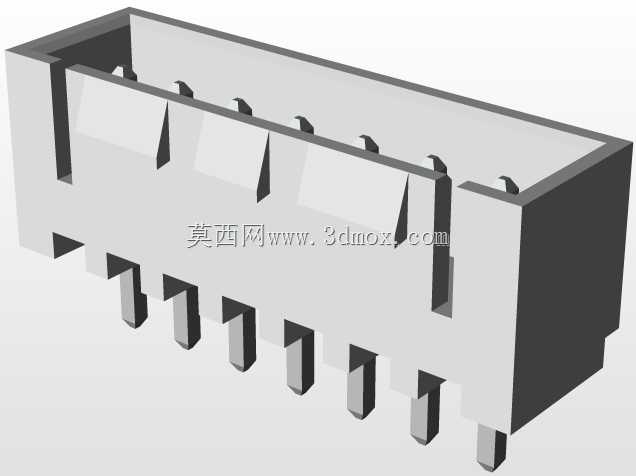

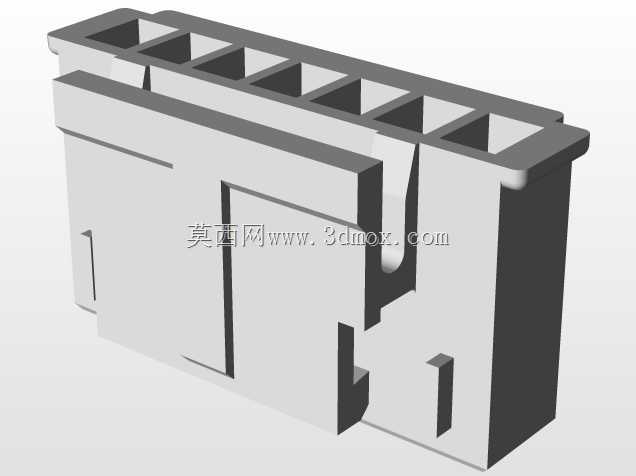

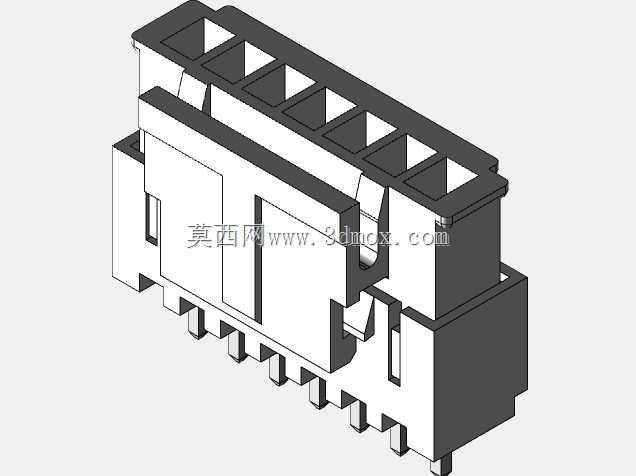

这款七针连接器组件，是板对线电气连接场景里的常用基础元件，日常在工控板卡接线、小型家电内部控制回路、消费电子主板外设接驳这类场景里都能见到它的身影，核心作用是实现导线与PCB板之间的可拆式可靠电气连通，避免直接焊线带来的维护不便、拆改损伤焊盘的问题。从结构设计来看，整个组件分为公母两个适配部分，公端部分带有整齐排列的七根插针，插针排布间距为2.5mm，刚好匹配常规PCB板上标准间距的焊盘孔位，插针根部做了台阶定位结构，插装到PCB上时可以直接卡到板面定位，过波峰焊时不会出现插针歪斜、浮高的问题，插针接触段做了加厚处理，和母端端子配合时能保证足够的接触面积，降低接触电阻，避免大电流通过时出现局部发热的情况。母端部分为阻燃尼龙塑壳结构，塑壳内部设计了对应的七个端子腔，每个腔体都带独立的防退卡扣，压接好导线的母端子插入腔体后，卡扣会自动卡入端子的锁止缺口，日常使用拉扯导线时不会出现端子退针、接触不良的问题，塑壳外侧做了和公端适配的导向滑槽，对接时不需要刻意对准每一根插针，顺着滑槽推入就能自动找正位置，完全避免插针插歪、顶弯的情况，对接到位后塑壳上的弹性锁扣会自动卡入公端的锁止槽，设备运行过程中受振动、拉扯也不会出现松脱断开的问题。从安装边界来看，公端塑壳的本体宽度适配七针2.5mm间距的排布尺寸，插针伸出塑壳底部的长度刚好满足常规1.6mm厚PCB板的透焊要求，焊盘位置不需要额外做避让设计，母端塑壳的尾部做了喇叭口进线结构，导线穿入时不会被塑壳锐边割破绝缘层，塑壳整体的外形棱角都做了R0.3以上的圆角处理，自动化装配时不会卡滞在送料轨道里，适合批量产线的自动插件、自动压接作业。设计过程中特意将公母端的配合间隙控制在合理范围，既不会因为间隙过小导致插拔力过大，人工维护时难以拆接，也不会因为间隙过大导致接触位置晃动，在振动工况下出现瞬断的问题，塑壳选用的材料满足常规电子设备的耐温要求，过回流焊、波峰焊时不会出现变形、熔化的问题，接触端子采用铜合金镀锡处理，兼顾导电性能与抗氧化能力，长期在常规工业环境下使用也不会出现接触表面氧化导致的导通不良问题。
