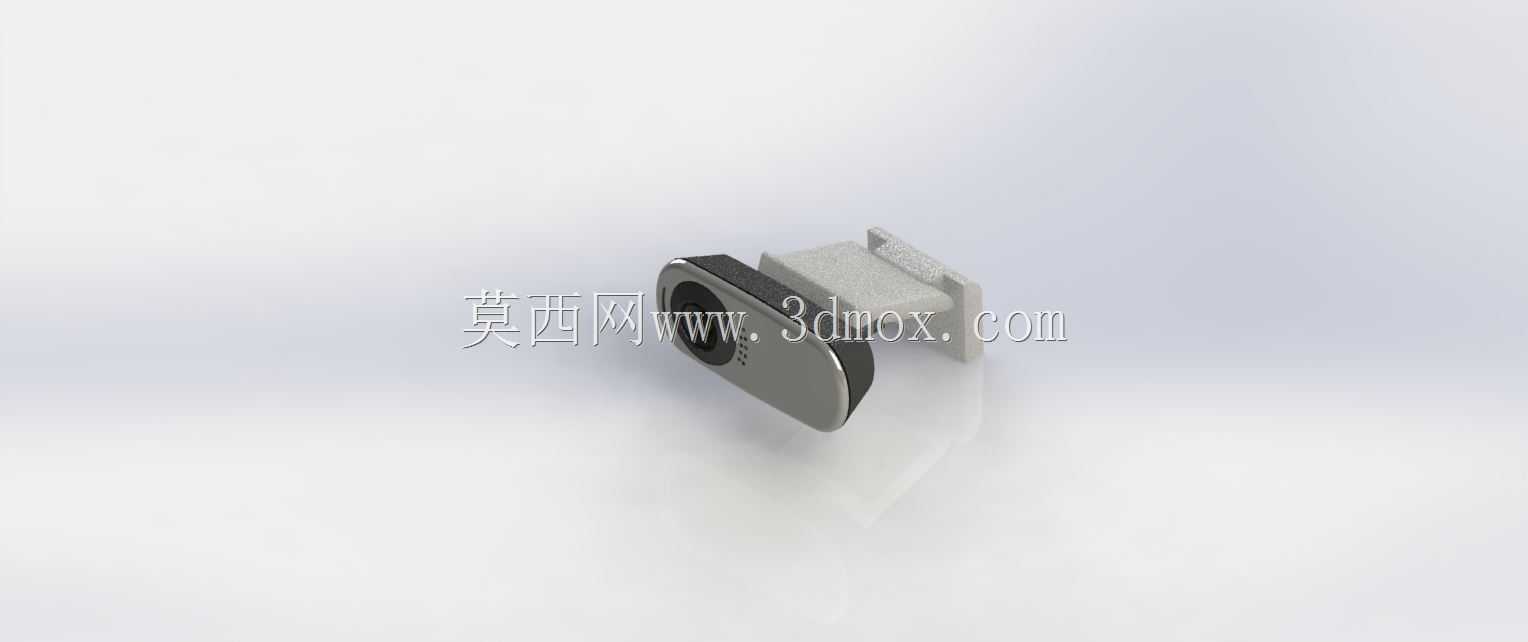

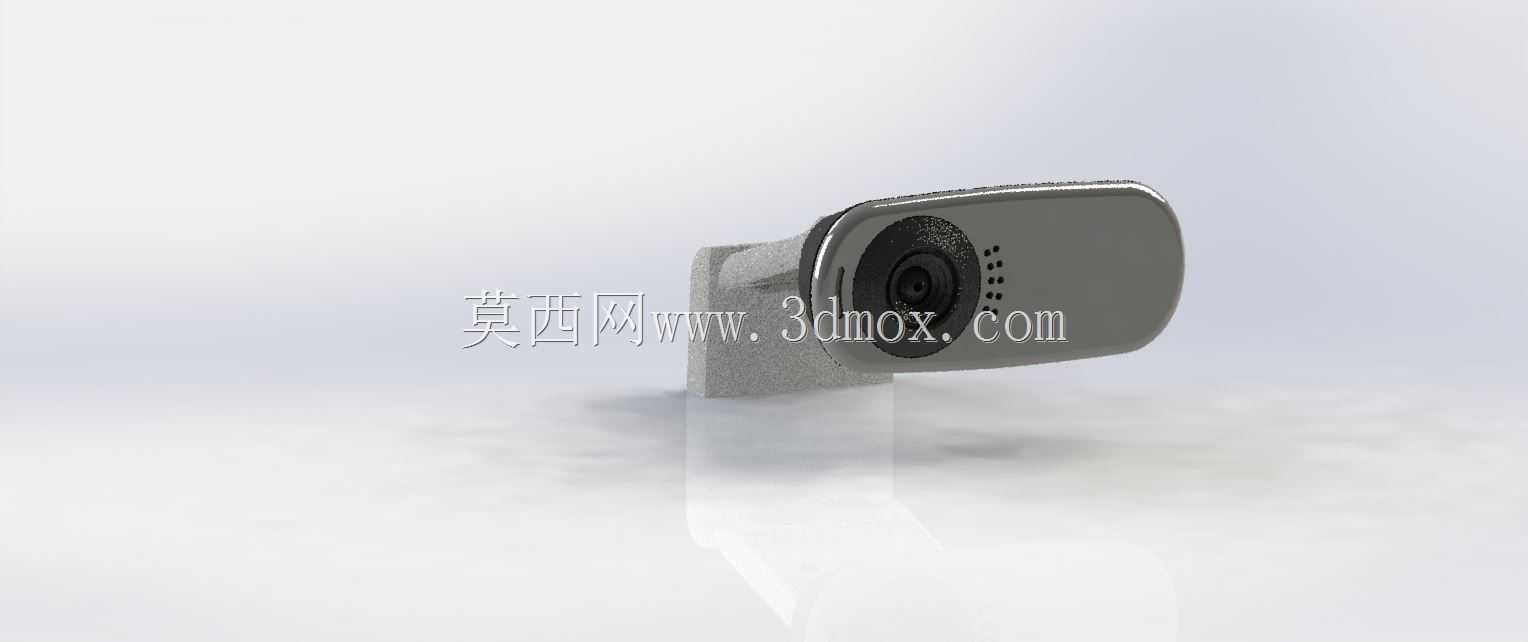

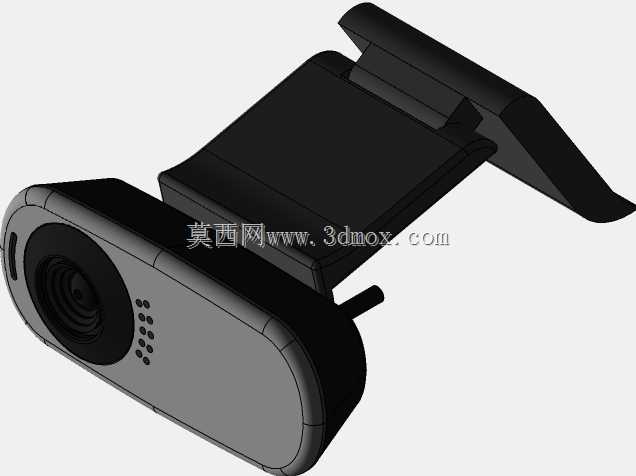

罗技C310高清网络摄像头结构设计

日常做桌面外设配套结构设计时，常需要参考成熟消费级摄像设备的夹装与壳体配合逻辑，这款高清网络摄像头的结构设计，就很适合作为桌面视频采集类外设的设计参考。先从实际使用场景来说，这类设备主要覆盖个人桌面视频通话、小型会议远程参会、居家办公视频对接、简易直播画面采集等场景，安装位置多为显示器上边框、笔记本屏幕顶边，少数场景下也可直接平放于桌面使用，因此安装结构的适配性是设计时的核心考量点之一。这款摄像头的夹装结构采用弹性悬臂式夹座设计，夹座与摄像头主体通过阻尼转轴连接，可实现上下俯仰角度的无级调节，能适配不同厚度的屏幕边框，夹座内侧做了软质防滑垫结构，既可以增大与屏幕边框的摩擦力防止设备滑落，也能避免夹装时刮花屏幕边框的表面涂层。从功能特性来看，镜头模组做了略微内凹的防护设计，避免日常放置或挪动时镜头表面被硬物刮花，壳体正面做了哑光磨砂处理，减少桌面灯光、屏幕光线反射带来的外观质感瑕疵，同时不易残留指纹痕迹，适合消费级电子产品的日常使用维护需求。设计思路上，整体壳体采用前后壳扣合的装配方式，减少外露螺丝数量，保证外观整体性，内部镜头模组与PCB板的安装位做了定位筋设计，装配时可直接卡入定位，减少装配工序的对位调整时间，提升量产装配效率。尺寸边界方面，摄像头主体部分的宽度控制在常规成年人单手握持的舒适范围内，不会因为尺寸过大遮挡屏幕显示区域，夹座张开的最大行程覆盖了市面主流显示器、笔记本屏幕的边框厚度范围，平放时底部的接触平面做了微凸的防滑胶垫，放置在光滑桌面时也能保持稳定，不会因为轻微触碰出现移位。镜头的视角覆盖常规桌面坐姿下的人像采集范围，不需要额外调整角度就能完整采集到使用者上半身画面，适配日常视频通话的画面取景需求。做同类外设结构设计时，这类成熟产品的夹装阻尼力度、壳体壁厚控制、转轴阻尼寿命设计，都可以作为结构校核的参考依据，尤其是夹座的弹性形变范围，需要兼顾夹持力度与材料疲劳寿命，避免长期使用后夹座出现塑性变形导致夹持力不足，这款产品的夹座根部做了圆弧过渡处理，能有效降低反复开合时的应力集中问题，提升结构耐用性。
