标准规格USB-C接口连接线结构设计

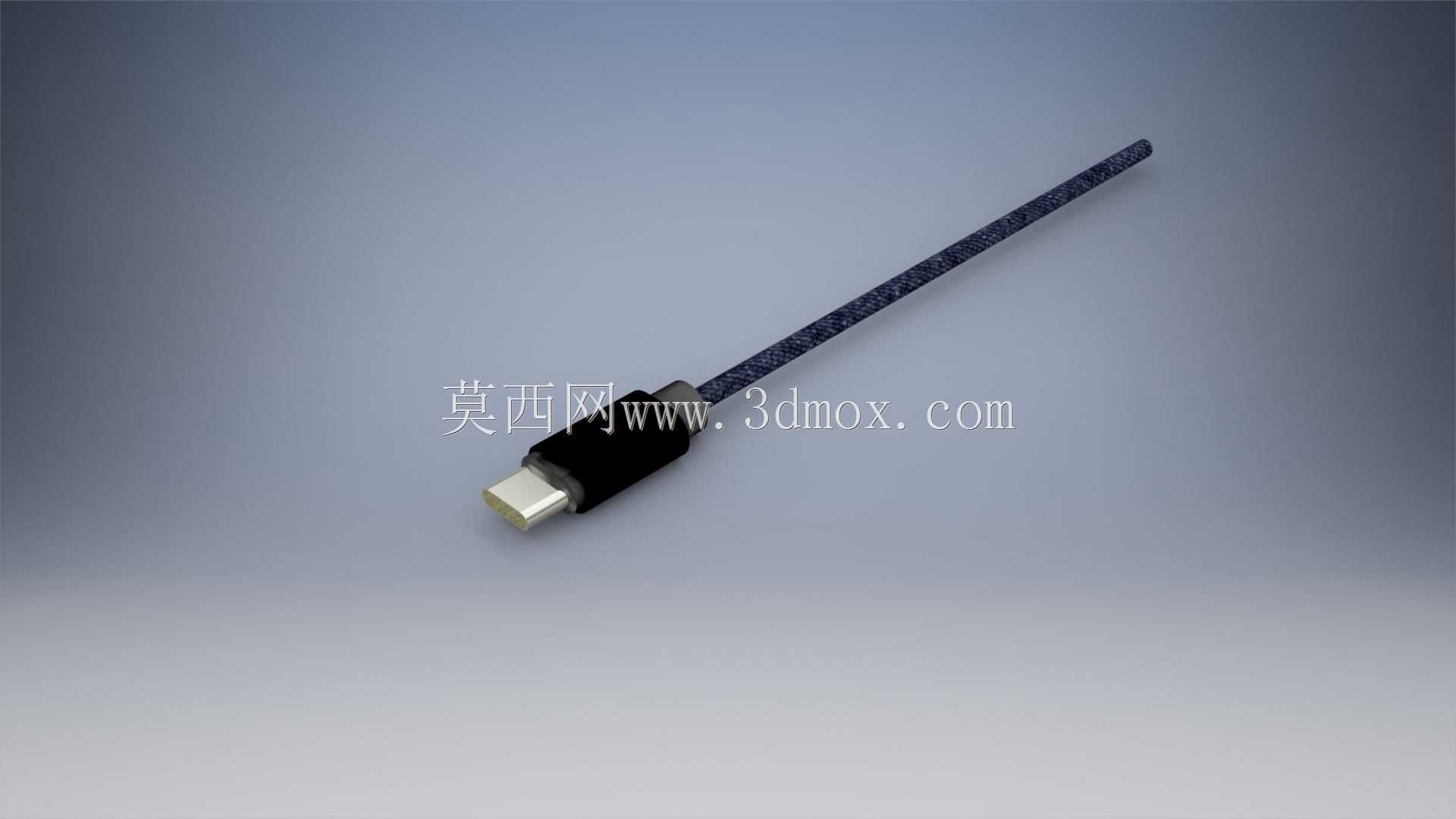

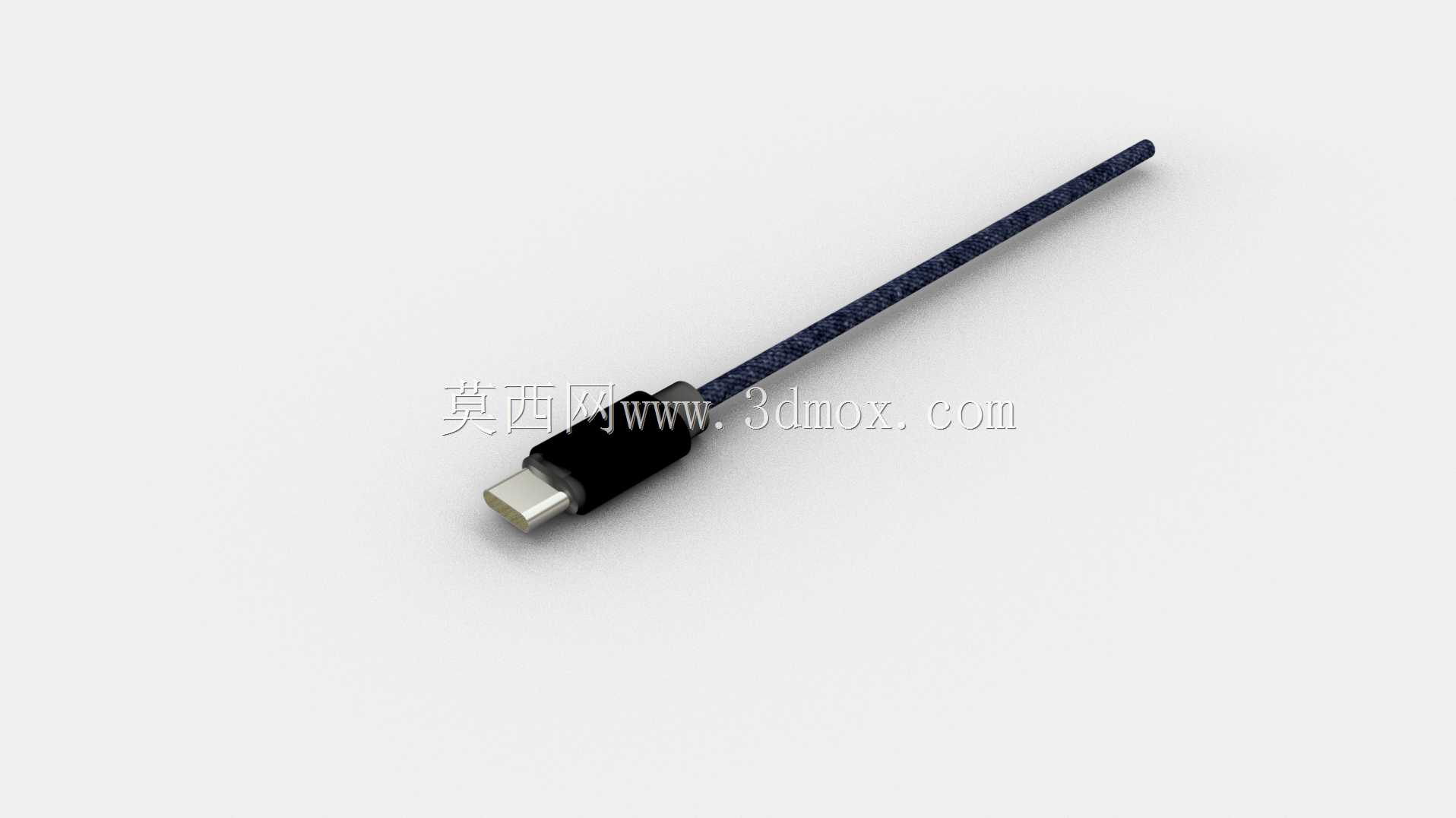

日常做消费电子结构配套设计时，这类基础款USB-C连接线是绕不开的通用连接件，不管是做小型便携设备的外接供电布局，还是工业手持终端的数据传输接口预留，都需要先把接口端的配合尺寸摸透，才能避免装配阶段出现干涉、插拔松垮的问题。这款超基本型号的USB-C接头，完全遵循通用接口的尺寸规范做结构还原，金属插芯的外露长度、外壳包胶的厚度都和市售常规量产件保持一致，线身部分做了常规的圆线截面设计，外层包覆的耐磨层厚度符合日常弯折使用的强度要求，不会因为反复插拔拉扯出现线芯外露的问题。从实际应用场景来看，这类基础款C口线覆盖的使用范围极广，小到蓝牙耳机、便携充电宝的充电连接，大到工业检测设备的调试数据传输，只要是配备标准C型接口的设备，都能适配这类线材，做设备结构设计时只要按照这个模型的外轮廓预留接口避让空间，就不会出现插头插不到位、和设备外壳边缘剐蹭的问题。设计这类通用连接件的时候，核心要把控的是接头部分的安装边界，金属插舌的对位公差要控制在合理范围内，包胶外壳和设备接口处的沉台配合间隙不能过大，不然长期插拔后容易出现接头松动、接触不良的情况；线身和接头衔接的位置做了渐变的应力释放结构，能减少线材弯折时对接头根部的作用力，提升日常使用的耐用性。很多刚入行的结构设计师做消费电子配套结构时，容易忽略通用外接配件的实际尺寸，往往只按照接口的理论最小尺寸预留空间，最后实际装配时才发现市售线材的接头包胶尺寸有差异，导致插头无法完全插入，这款模型还原的是市售最常见的通用款C口线尺寸，做结构预留时参考这个模型的外轮廓做避让，就能适配绝大多数量产的常规C口线材，不用反复调整外壳的接口开口尺寸。另外线身的直径也按照常规2A电流承载规格的线径做了还原，做设备理线结构、走线槽设计的时候，可以直接参考这个线径预留穿线空间，避免出现线槽过窄卡线、或者空间过大线材晃动异响的问题，不管是做消费电子产品的配套结构验证，还是做办公桌面的布线布局模拟，这个模型都能提供准确的尺寸参考。
