工控机箱内置CPU散热安装托架结构

项目分类:3D模型 发布时间:2021-08-28 ID:251093
  • 工控机箱内置CPU散热安装托架结构

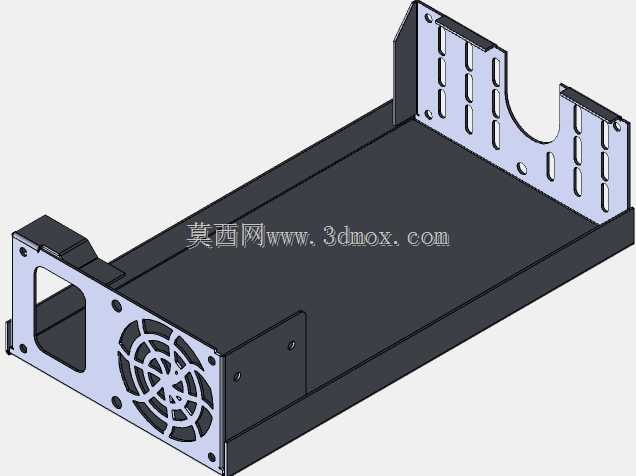

这款CPU安装外壳主要面向1U/2U机架式工控机箱、嵌入式工业计算设备的内置硬件承载场景,日常在工业控制机柜、边缘计算节点、机房机架式服务器内部承担核心计算硬件的固定、散热导流、电磁屏蔽作用,区别于消费级台式机的开放式CPU安装位,这类钣金外壳需要在狭窄的机架安装空间内,同时兼顾硬件固定强度、散热风道约束、安装操作便利性三类核心需求。从结构设计逻辑来看,整体采用弯折一体的钣金成型思路,底部为平整承托面,可直接贴合机箱内部的安装梁,通过侧边预留的沉头安装孔完成与机箱主体的锁附固定,承托面的平整度公差控制在0.2mm以内,避免CPU安装后出现倾斜导致散热器压合不严、导热硅脂接触不均的问题。前端立板预留了标准80mm轴流风扇的安装位,通风孔采用阵列式长圆孔加中心扇叶避让缺口的设计,既保证足够的通风过流面积,又能通过钣金孔位的边缘结构约束风扇出风方向,让气流直接吹向CPU散热器表面,减少机箱内部紊流导致的散热效率损耗;立板上的风扇安装孔位做了翻边处理,既提升了薄板的结构刚度,又能在锁附风扇螺丝时增加螺纹咬合长度,避免长期震动下螺丝松脱。后端立板设置了多组平行的长条调节孔,可适配不同长度的CPU供电线、散热模组固定位,中间的U型缺口专门避让CPU供电接口与主板供电线束,避免安装时线束被钣金边缘割破绝缘层,同时给线束预留足够的弯折空间,减少线束根部的应力集中。两侧的弯折翻边高度经过严格测算,刚好匹配标准全高CPU散热器的安装高度边界,不会与机箱上盖、内部其他扩展卡产生安装干涉,翻边处做了圆角钝化处理,避免装配作业时划伤操作人员手部或是割破线材表皮。在安装兼容性上,外壳的整体安装孔位间距符合ATX架构主板的CPU区域安装边界,可适配主流LGA、PGA插槽的CPU安装座,不需要额外修改机箱原有结构即可直接替换安装;钣金表面采用哑光喷塑处理,既可以提升金属件的防锈抗腐蚀能力,也能减少机箱内部的电磁反射,辅助提升硬件运行的电磁稳定性。实际装配过程中,操作人员可以先将CPU、散热器预先固定在该外壳上,完成导热硅脂涂抹、风扇接线等工序后,再整体推入机箱对应位置锁附固定,相比直接在机箱内部狭小空间操作,能大幅提升装配效率,也减少了安装过程中磕碰主板周边电容、接插件的风险。外壳的侧边还预留了接地螺柱位,可通过编织接地线与机箱主体接地点连通,及时导出钣金表面积累的静电,避免静电放电对CPU等敏感半导体器件造成不可逆的损伤。
