嵌入式微型计算机散热冷却器结构

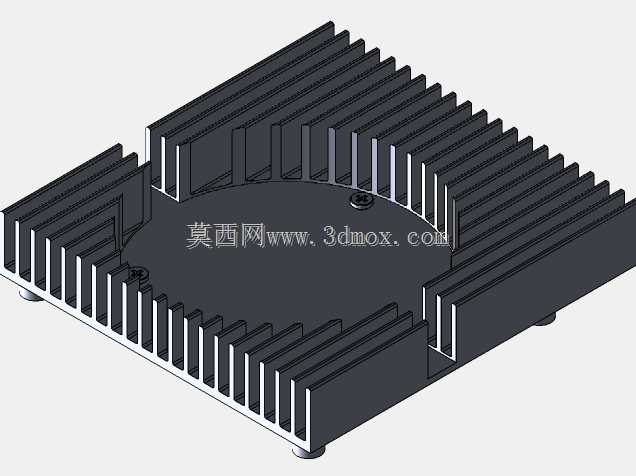

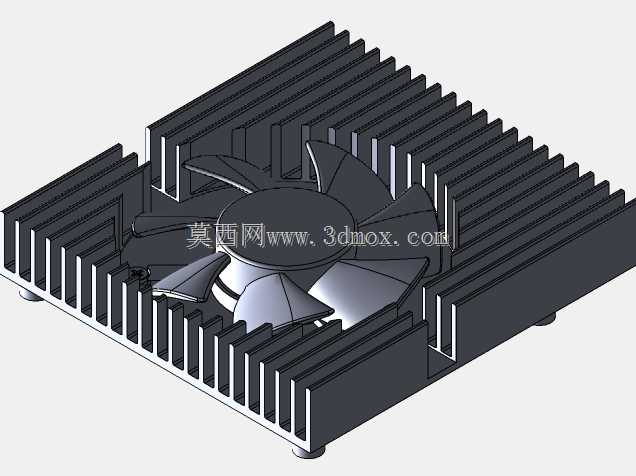

这款散热冷却结构主要面向小尺寸嵌入式微型计算单元的热管理场景，常见于工业控制边缘计算节点、小型嵌入式工控主机、低功耗迷你计算终端这类安装空间紧凑、持续运行负载稳定的设备中，核心作用是将计算芯片、供电模块工作时产生的热量快速导出并扩散到周边空气里，避免核心器件因结温过高触发降频、寿命衰减甚至硬件损坏的问题。从结构设计来看，整体采用方形围合式的鳍片布局，中心预留圆形的芯片接触区域，该区域底面为精加工平面，能和芯片表面的导热介质充分贴合，减少接触热阻；四周排布的等间距平行鳍片采用垂直立筋结构，鳍片厚度与间距经过匹配，既保证足够的散热总面积，又能让自然对流状态下的空气在鳍片间隙内顺畅流通，不会因为间隙过窄产生风阻堆积，也不会因为鳍片过薄导致结构强度不足、加工过程出现变形。安装边界上，整体外轮廓为方正结构，适配迷你机箱、嵌入式安装仓的方形预留位，底部预留的固定点位对应微型计算机主板的标准安装孔位，安装时无需额外改动主板结构，通过弹性压片或者小规格紧固件即可完成固定，不会和周边的内存颗粒、供电电容、接口接插件产生空间干涉。设计思路上没有采用额外的主动风扇结构，完全依靠被动散热实现热交换，一方面能消除风扇运行带来的振动、噪音以及积灰问题，适配工业现场长期免维护的运行需求，另一方面围合式的鳍片布局能在有限的高度空间内最大化拓展散热面积，相比同尺寸的平板散热结构，热交换效率提升明显，同时整体结构为一体化铝挤成型，加工工序少，量产一致性好，成本可控。实际选型时需要注意，该结构的散热能力匹配热功耗在15W以内的计算芯片，若应用在更高功耗的场景下，可在鳍片间隙预留加装微型涡轮风扇的空间，拓展成主动散热结构；鳍片的边缘做了小倒角处理，避免安装作业时划伤操作人员，底部的接触平面平面度控制在合理范围内，配合常规导热硅脂即可满足热传导要求，无需额外使用高端导热垫就能达到预期散热效果。
