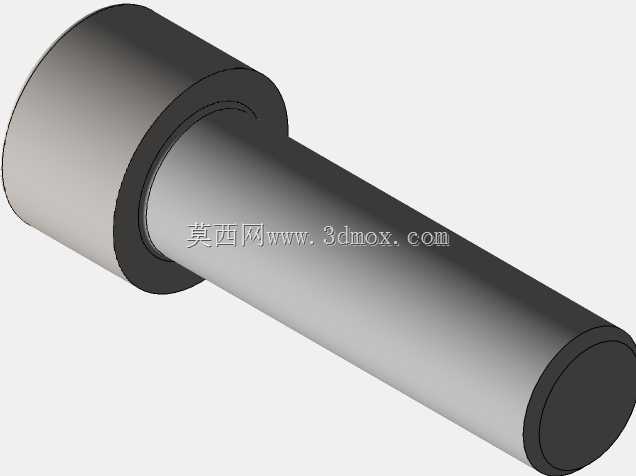

内六角圆柱头轴肩螺栓结构设计

在各类机械装配场景中，这类轴肩螺栓的应用覆盖了从工装夹具定位、小型设备模组固定到自动化机构连接件的诸多环节，和普通全螺纹螺栓不同，带光杆轴肩的结构设计，核心是在拧紧过程中依靠光杆段承担径向定位与剪切载荷，避免螺纹副承受横向力造成的牙型变形、连接松脱问题。从实际选型角度看，这类螺栓的圆柱头设计适配内六角拧紧工具，在安装空间局促、沉头孔深度受限的装配位置，圆柱头的承压面能均匀分散拧紧力矩带来的压应力，不会像沉头螺栓那样因为锥面配合误差造成安装偏斜。设计这类零件的三维结构时，首先要明确轴肩段的直径公差，通常光杆部分要比螺纹段大0.5-2个规格等级，和安装孔的配合间隙控制在H7/h6区间，才能保证定位精度，同时要在轴肩和螺纹段的衔接位置设计退刀槽，避免螺纹加工时在应力集中位置产生微观裂纹，降低长期受交变载荷时的断裂风险。头部的内六角槽深度要匹配标准扳手的插入深度，过浅会造成拧紧时打滑崩角，过深则会削弱头部的结构强度，头部下端和轴肩衔接的直角位置要做微小的倒角处理，避免安装时和安装面的锐边干涉，保证头部端面能完全贴合安装基准面。从安装边界来看，这类螺栓的有效夹紧长度是轴肩段的长度减去被连接件的总厚度，预留的拧紧余量要控制在0.2-0.5倍螺距范围，余量过大会造成轴肩无法压紧被连接件，余量过小则会因为螺纹啮合长度不足导致连接失效。在实际设备维护场景中，这类螺栓常被用在需要频繁拆装的定位工位，光杆段的表面粗糙度要控制在Ra1.6以下，减少反复拆装时的磨损，保证多次装拆后依然能维持稳定的定位精度，头部的承压面粗糙度不低于Ra3.2，避免拧紧时端面摩擦力不均造成螺栓受附加弯曲应力。建模过程中要注意螺纹段的收尾结构，按照标准螺纹退刀长度设计收尾段，不要把螺纹直接延伸到轴肩位置，否则实际装配时会出现螺纹卡死、无法压紧的问题，同时头部的外圆和轴肩的同轴度公差要控制在0.02mm以内，保证拧紧后螺栓不会出现偏斜，避免连接副产生额外的内应力。
