Beaglebone五英寸显示屏安装固定机架

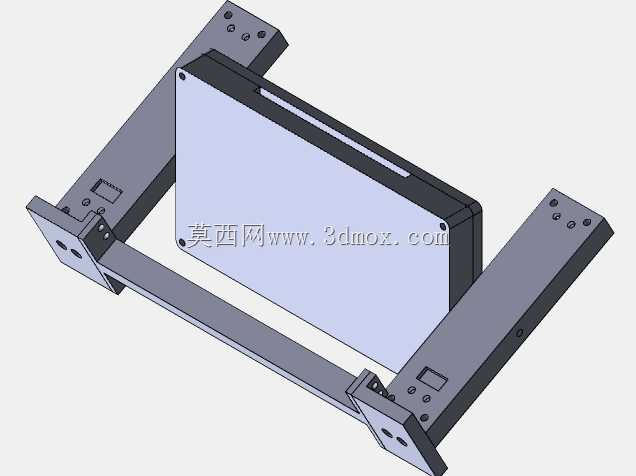

这款机架是针对嵌入式开发场景下Beaglebone配套5英寸LCD屏的安装固定需求设计的结构件，主要面向嵌入式工控设备、小型开发验证平台、桌面级测试装置的屏体安装场景使用。日常在嵌入式开发调试过程中，裸屏与核心板往往缺乏可靠的固定结构，随意摆放容易拉扯排线、磕碰屏体边角，甚至在调试操作时因为受力偏移导致接口松脱，这款机架的核心作用就是为屏体和配套扩展板提供稳定的承载支撑，同时预留出合理的操作与接线空间。从结构设计来看，机架采用双侧悬臂加底部横梁的框架式结构，两侧的安装臂上预留了多组标准安装孔位，既可以直接将屏体锁附在框架内侧的定位面上，也能通过臂上的孔位将整个机架固定在设备壳体、测试工作台或者立式安装面上，适配不同的安装姿态。设计时特意将屏体的承载面做了下沉式的限位台阶，屏体装入后边缘刚好卡入台阶定位，不需要额外做定位治具就能保证屏面与机架平面的平行度，避免安装倾斜导致的视角偏差或者受力不均。两侧的安装臂做了等厚的钣金折弯式结构（对应三维建模里的等壁厚实体特征），在保证结构强度的同时尽可能控制整体重量，臂上预留的孔位同时兼容Beaglebone扩展板的安装孔距，不需要额外做转接件就能把核心扩展板固定在机架后侧，让屏线、排线的走线长度控制在合理范围，减少排线弯折导致的信号干扰或者线材损耗。安装边界方面，机架整体的内框尺寸完全匹配5英寸LCD屏的外轮廓尺寸，单边预留0.2mm的装配间隙，既方便屏体装入，也不会因为间隙过大导致屏体晃动；两侧安装臂的向外延伸长度经过核算，保证安装后整个机架的重心落在安装支撑面范围内，立式安装时不会出现前倾倾覆的问题。横梁部分的位置特意避开了屏体下方的接口区域，不会遮挡HDMI、供电、USB等外接接口，调试时插拔线材不需要拆卸机架。结构上没有多余的冗余特征，所有的折弯、开孔都服务于安装固定与接线避让的实际需求，棱边处做了小尺寸的倒角处理，避免安装操作时划伤线材或者操作人员，整体结构简单可靠，不需要复杂的装配工序，只需要标准螺丝就能完成屏体、板卡与机架的组装，既可以用于开发阶段的临时测试固定，也能直接作为小型嵌入式工控终端的内部承载结构使用，适配各类需要搭载5英寸Beaglebone显示屏的小型智能设备、数据采集终端、现场调试装置的结构配套需求。
