CYP CH-506TX工业电子元器件结构建模

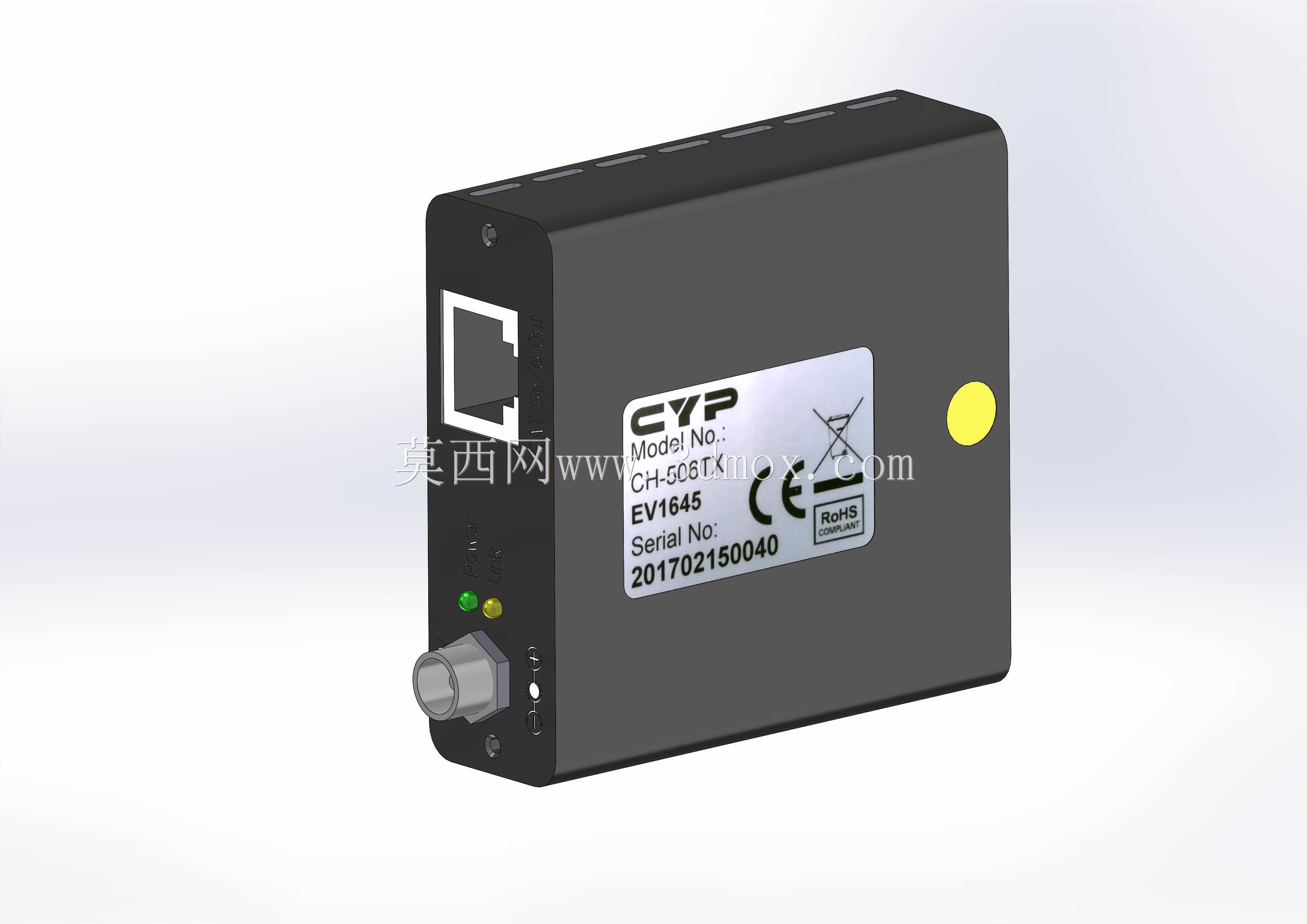

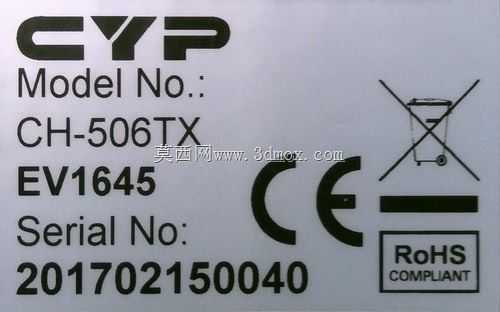

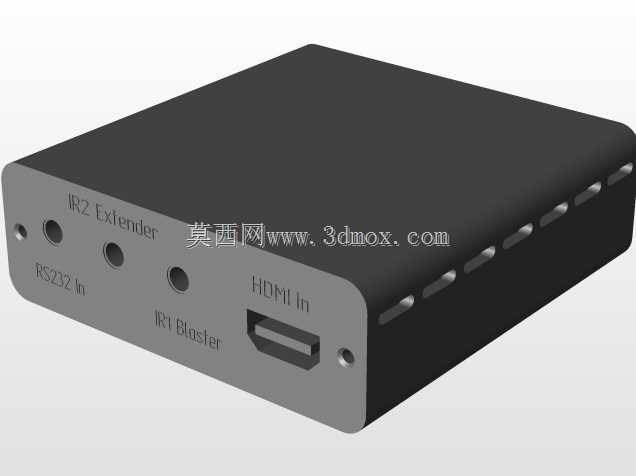

在工业控制、信号传输类设备的集成设计场景中，这类带明确标识的工业电子部件常作为信号处理、线路转接的核心单元嵌入整套设备的电气仓内，建模时首先要还原其外壳的规整长方体主体结构，匹配实际安装时的卡位边界，外壳表面的标识区域需要精准复刻字符排布与认证标识位置，方便后续做整机装配的干涉检查与外观校验。从实际使用场景来看，这类部件多安装在设备内部的电气安装板上，通过侧边的固定孔位完成锁附，建模时需要严格对应安装孔的中心距、孔径参数，保证装配时能直接对位，不需要二次修配。外壳的边角做了小弧度的倒角处理，既避免安装时划伤操作人员，也能减少装配过程中与相邻线束、部件的剐蹭磨损，表面的CE、RoHS标识区域是产品合规性的直观体现，建模时保留标识的位置与轮廓，方便后续生成工程图时做标识位置的标注。设计思路上，这类部件的主体采用对称式结构，接线端口排布在壳体的单侧端面，建模时要预留端口的插接空间，保证配套的连接器插合时不会和壳体周边结构产生干涉，壳体的壁厚按照常规工业电子部件的通用设计取值，兼顾结构强度与散热需求，表面的铭牌区域做微凹处理，避免长期使用中标识被摩擦脱落。从安装边界来看，建模时需要明确壳体的整体长宽高尺寸，以及固定孔位相对于壳体基准边的位置公差，在做整机布局时，能直接将模型调入装配体，快速完成排布，不需要反复核对实物尺寸。壳体表面的型号、序列号印刷区域的字符高度、间距都按照实物比例还原，方便做产品外观的渲染验证，也能为后续的铭牌丝印加工提供参考。这类部件在自动化生产线的控制机柜、工业检测设备的信号处理单元中应用广泛，建模时还原的细节越充分，后续装配、出图、渲染环节的返工量就越小，尤其是安装位的尺寸精度，直接影响到整个电气仓的布局效率，避免出现实物安装时孔位不对、空间不足的问题。
