CPU散热用径向直叶风扇叶轮结构

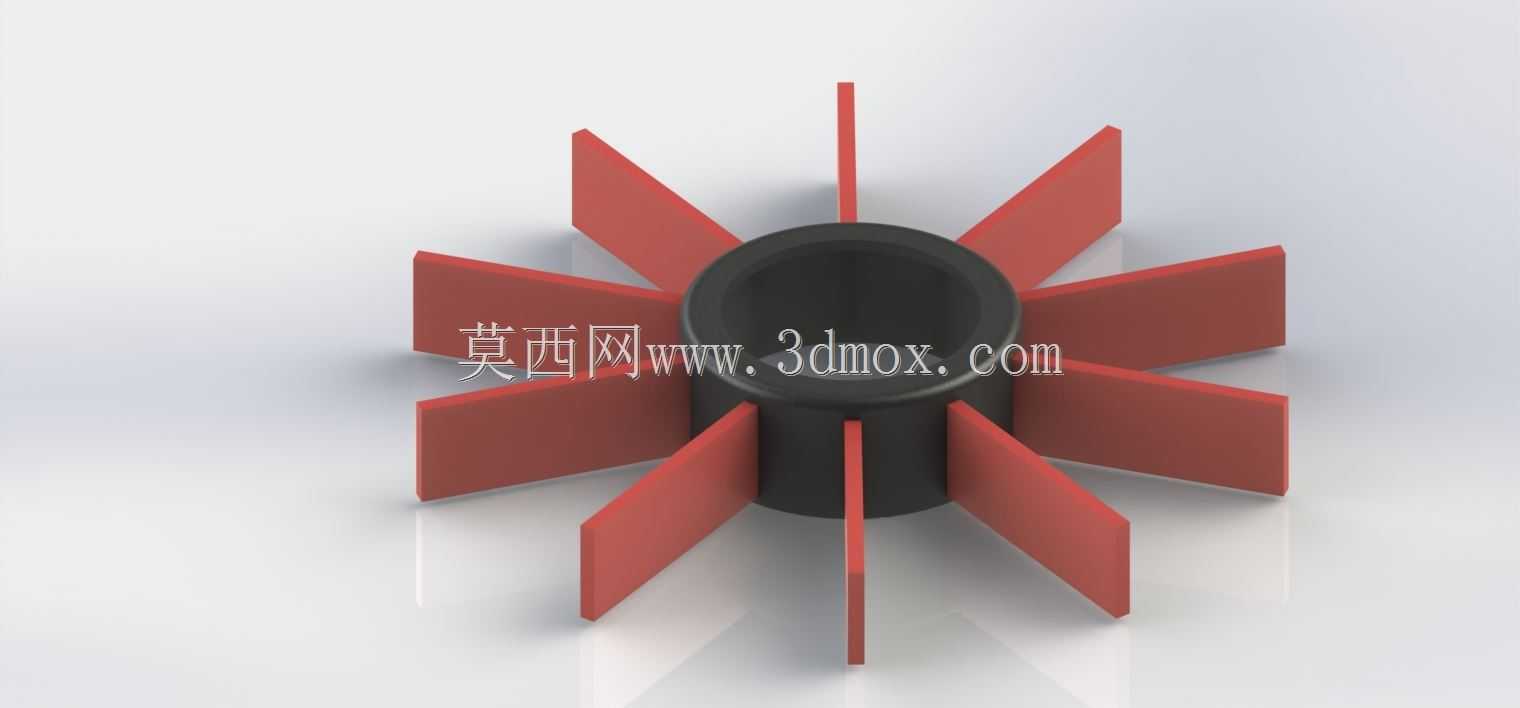

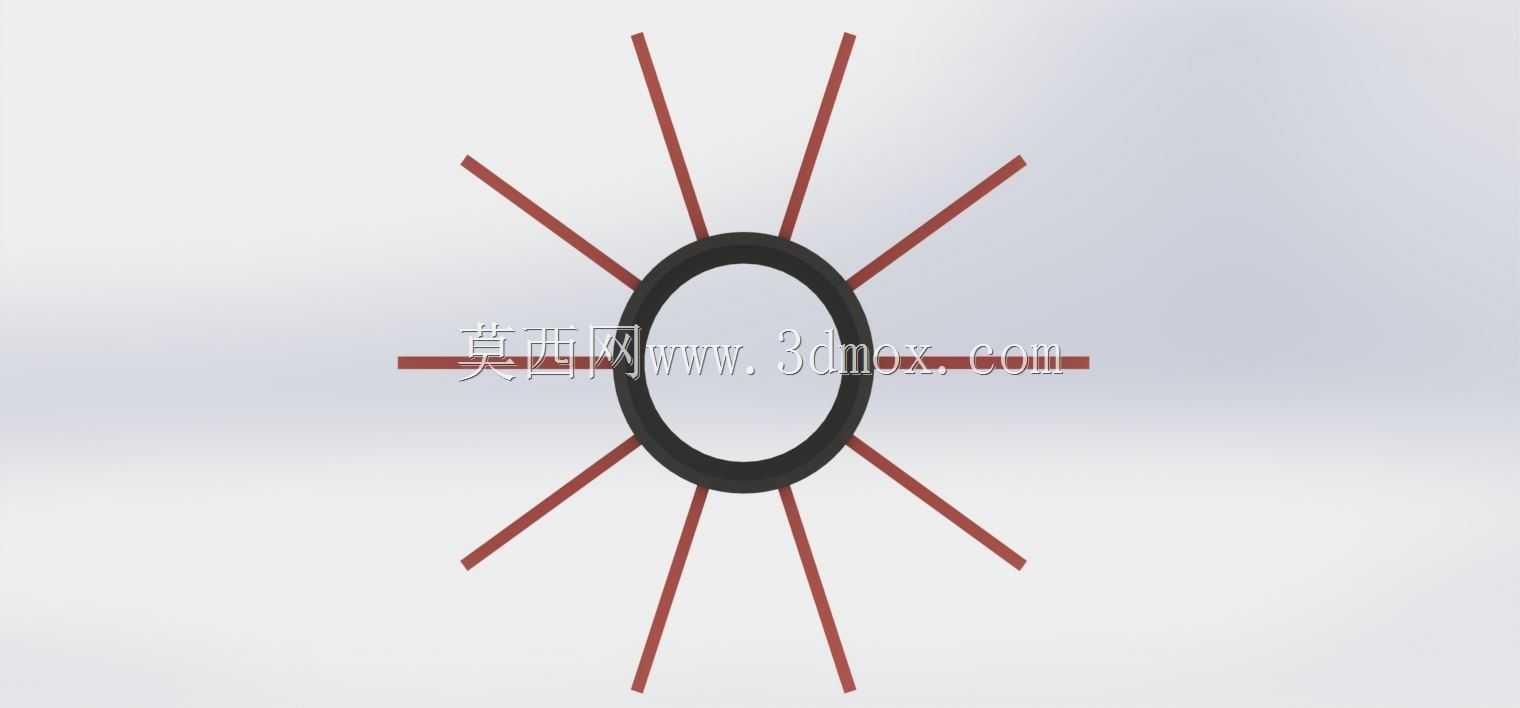

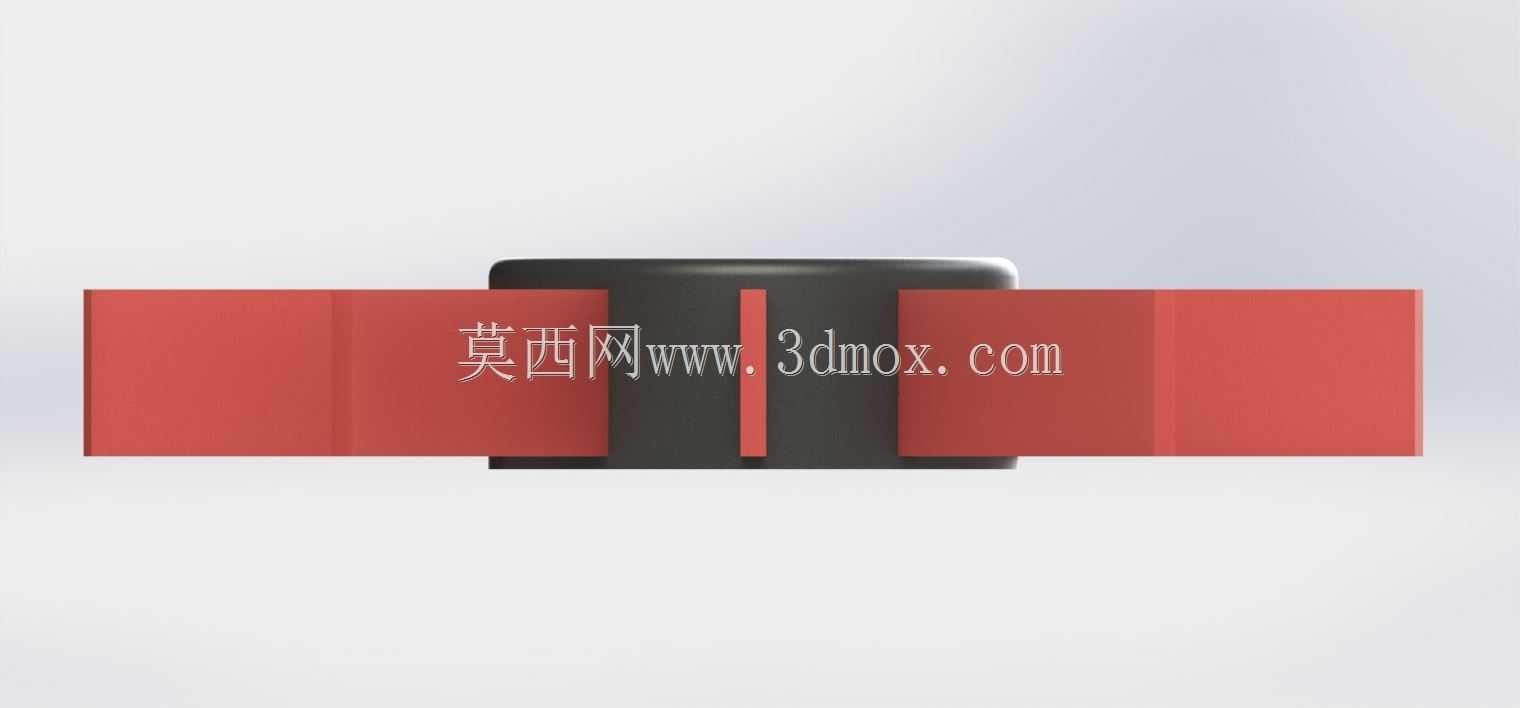

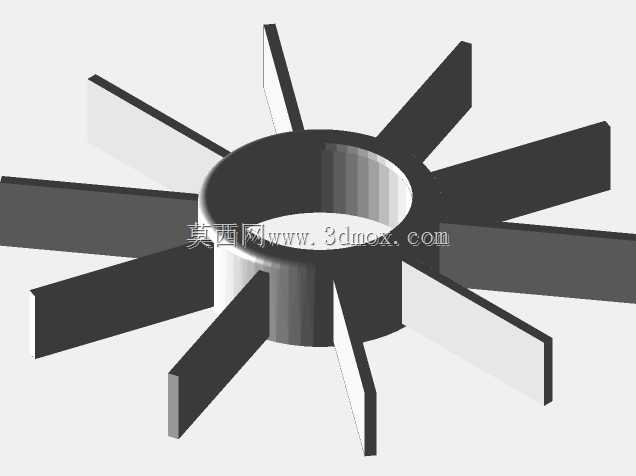

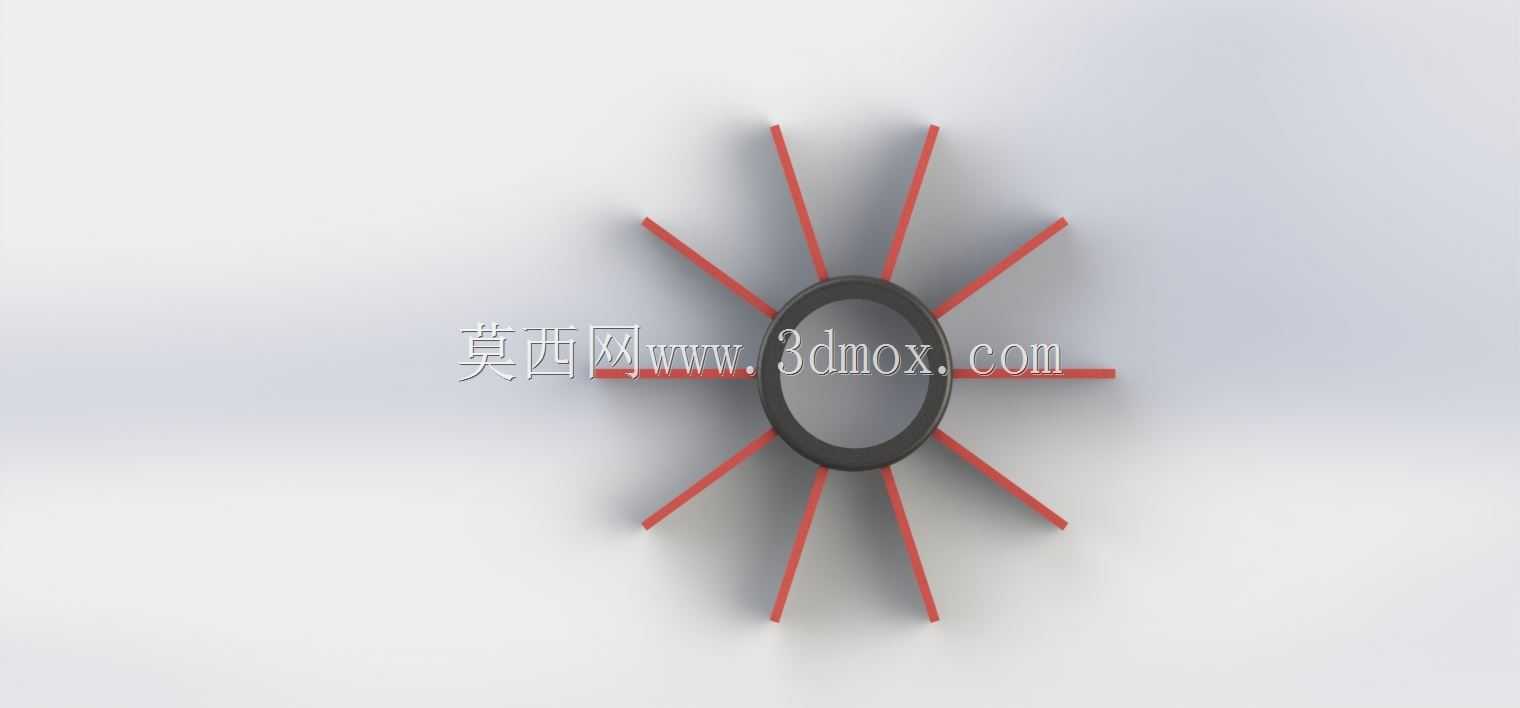

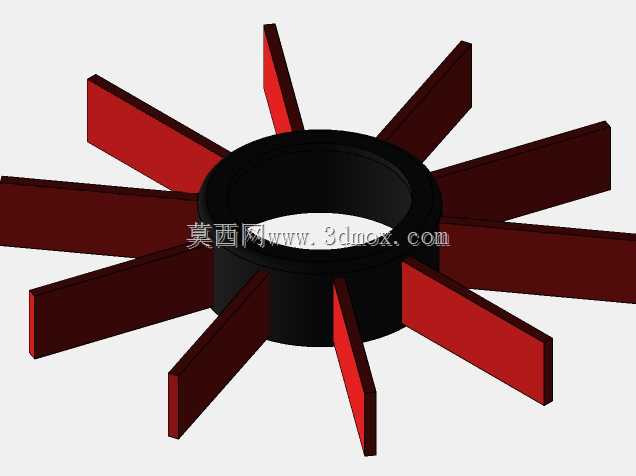

这款径向直叶结构的风扇叶轮，主要面向小尺寸CPU风冷散热场景设计，也可适配小型工控板、嵌入式主板的局部主动散热需求，在桌面级计算机、紧凑型工控设备、小型服务器的散热模组中都能找到适配空间。叶轮整体采用中心轮毂加径向直叶片的布局，中心轮毂为中空筒状结构，内径匹配常规散热电机的输出轴安装尺寸，轮毂外壁做了等距定位槽设计，能保证叶片安装后周向位置精度，避免高速转动时出现动平衡偏差。叶片采用等厚度直片式设计，沿轮毂周向均匀排布，共12片叶片，每片叶片的径向长度、轴向高度保持一致，叶片根部与轮毂外壁做了圆弧过渡处理，减少应力集中的同时，也能降低转动时的气流紊流损失。从安装边界来看，叶轮整体外径为110mm，轴向厚度控制在较小范围，能适配厚度有限的下压式风冷散热器安装空间，不会和内存、主板供电散热片产生安装干涉。设计过程中优先考虑了小空间下的风压输出特性，直叶片结构相比弯叶设计，在相同转速下能提供更高的静压，适合吹透密集鳍片的散热结构，气流从叶轮轴向进入后，通过径向叶片的离心作用向四周甩出，直接导向下方的散热鳍片间隙，能有效带走鳍片上蓄积的热量。叶片的边缘做了微小倒角处理，减少高速转动时的风切噪音，轮毂的中空内壁设计有定位卡点，和电机轴装配时不需要额外粘接，靠卡扣结构就能实现轴向固定，装配工序更简单。实际选型时需要匹配对应转速的无刷直流电机，叶轮的动平衡等级按照G2.5级控制，能在3000转以内的转速区间平稳运行，不会产生明显的振动传导到主板上，避免影响板载元件的焊接可靠性。这类叶轮结构也可经过尺寸缩放后，适配小型电源散热、显卡辅助散热等相近场景，直叶结构的模具开模成本更低，量产时的成型一致性更好，适合大批量散热模组的配套使用。
