带夹持释放机构的瓶装饮料自动售货机

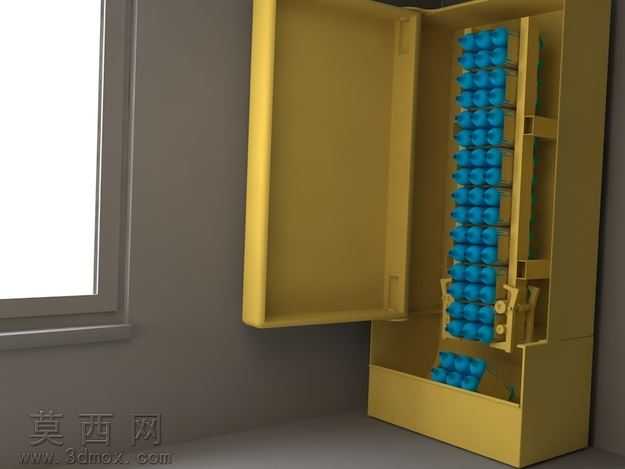

本作品为针对瓶装饮品售卖场景设计的自动售货机三维模型，建模过程中对设备的整体结构与功能模块进行了完整还原。模型整体采用立式柜体结构，外壳部分通过钣金特征建模还原金属柜体的折弯、拼接结构，柜门与柜体的铰接结构、开合限位结构均做了精细化处理，能够直观展示设备的开合状态与内部布局。内部核心的货道部分采用竖直堆叠式设计，针对瓶装饮品的圆柱外形做了适配性的卡位结构，每列货道可整齐排列多瓶饮品，货道侧壁的导向结构能够保证饮品下落过程中不会出现卡滞、偏移的问题。模型重点还原了专利夹持与释放夹具机构，该机构位于货道底部出货位置，通过连杆、卡位拨片、复位弹簧的配合结构，实现接单后精准释放单瓶饮品、同时阻挡上方剩余饮品掉落的功能，建模时对夹具的活动行程、部件配合间隙做了合理的参数设置，能够清晰展示机构的运动逻辑。下方的出货仓采用倾斜导板设计，能够让掉落的饮品平稳滑落到取货口位置，避免饮品掉落时出现磕碰破损。材质渲染方面，柜体外壳采用哑光暖黄色金属漆材质，模拟真实售货机的喷塑金属外壳质感，货道内部采用浅灰色工程塑料材质，瓶装饮品采用亮蓝色半透明塑料材质模拟瓶身，搭配深色液体材质还原瓶装饮料的视觉效果，场景中搭配室内墙面、窗户的环境元素，通过光影渲染突出设备的结构层次，整体模型完整还原了小型自动售货机从储货、控货到出货的全流程结构，可用于自助售卖设备的结构演示、方案参考使用。
