流线型动车组列车外观结构三维设计

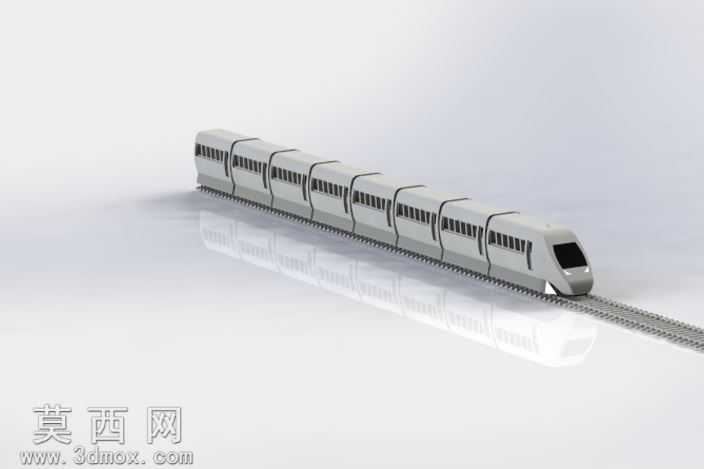

本作品为轨道交通客运列车的三维建模设计，采用SolidWorks软件完成全流程制作，在无实际尺寸参考的前提下，遵循真实动车组的比例规范完成整体造型搭建。建模初期先确定列车整体编组逻辑，采用八节编组的主流客运动车组布局，先绘制单节车厢的截面轮廓草图，通过拉伸、放样等基础特征生成单节车厢的基础实体，再通过线性阵列完成多节车厢的排布，同时对车厢间的连接风挡区域做单独的结构细化，还原真实列车编组间的衔接结构。车头部分是本次建模的重点，采用流线型子弹头造型设计，通过引导线放样功能生成顺滑的车头曲面，对车头前窗区域做曲面剪裁与加厚处理，还原驾驶舱前挡的倾斜角度与曲面弧度，同时在车头下部做导流槽的凹陷结构，匹配真实高速列车的空气动力学设计逻辑。车身部分的细节处理上，对每节车厢的乘客车窗做等距阵列排布，保证车窗间距、尺寸完全统一，车窗采用凹陷的实体切除后做曲面补正，模拟真实车窗的安装结构；车身侧部的车门区域做单独的特征刻画，区分车门与车身蒙皮的结构分界，同时在车底区域添加转向架的简化占位结构，还原列车底部的布局逻辑。轨道部分采用标准轨距的比例建模，先绘制单根钢轨的截面轮廓，通过拉伸生成钢轨实体，再对轨枕做等距阵列排布，保证轨道与列车轮对位置的匹配度。材质与渲染环节，车身主体赋予哑光银白金属材质，模拟铝合金车身蒙皮的质感，车窗区域赋予半透明深色玻璃材质，调整反射参数模拟玻璃的反光效果，车头前挡玻璃做轻微的深色渐变处理，还原真实列车前挡的视觉效果；轨道部分钢轨赋予亮面金属材质，轨枕赋予混凝土哑光灰色材质，地面采用浅灰色哑光平面作为承载面，添加柔和的环境反射效果，让列车在地面呈现自然的倒影，提升整体渲染的真实感。建模过程中全程采用参数化设计逻辑，所有特征的尺寸、阵列间距都保留参数关联，方便后续对列车编组数量、车身细节做调整优化，整体模型严格遵循真实动车组的外观比例，虽无实际生产尺寸支撑，但各部分结构比例协调，曲面顺滑无破面，完整呈现了流线型高速动车组的外观特征与编组结构，可用于轨道交通相关的展示、教学参考使用。
