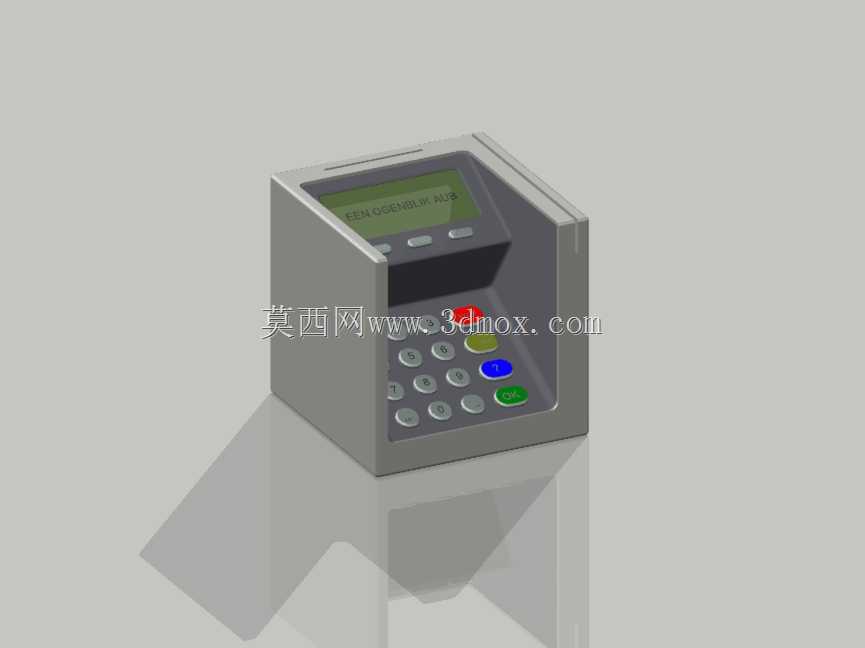

嵌入式银行卡支付密码键盘终端

这类嵌入式支付终端多部署在自助收银台、自助缴费机、壁挂式自助服务终端的操作面预留开孔位，日常承担银行卡读取、交易密码输入、交易状态反馈的核心交互功能，是线下非现金支付场景里用户直接接触的核心交互部件。从结构设计逻辑来看，整体采用下沉式嵌入式安装思路，外壳做了防撬包边处理，安装时仅将操作面露出设备台面，主体结构嵌入台面下方的安装仓内，安装边界预留了走线槽位，可直接对接终端主控的通讯线束与供电线路，无需额外做转接结构适配。操作区域的按键做了差异化功能分区，数字按键采用统一的凸起圆弧键帽，按压行程控制在1.2-1.5mm区间，兼顾按压反馈手感与长期使用的耐磨性能；功能按键采用不同颜色做视觉区分，红色对应取消操作、绿色对应确认操作、蓝色对应功能切换，用户无需刻意识别按键文字即可快速完成操作，降低公共场景下的操作学习成本。按键上方的段码显示屏做了下沉式遮光设计，可避免环境强光直射导致的显示内容看不清的问题，屏幕倾斜角度匹配站立操作时的人眼视线夹角，用户无需刻意低头即可清晰读取交易提示信息。外围的防窥挡板采用一体化注塑成型，与外壳主体做无缝衔接，挡板高度刚好遮挡两侧旁人的视线，用户输入密码时可有效避免旁人偷窥，同时挡板边缘做了圆弧倒角处理，不会在用户操作时剐蹭手腕。整个终端的外壳采用阻燃ABS材质注塑成型，表面做细磨砂纹理处理，既可以避免日常使用留下指纹划痕，也能提升公共场景下的耐脏性能，结构接缝处做了防水胶圈预留，可应对日常泼溅的液体渗入，适配商超、车站、社区服务点等复杂公共使用环境。建模过程中对按键的排布间距做了严格的人机工程校核，相邻按键中心间距保持在19mm以上，避免用户按压时误触相邻按键，同时对安装卡扣的位置、固定孔位的尺寸做了参数化设计，可直接适配多数自助终端的标准安装开孔尺寸，结构工程师做选型时可直接调取模型核对安装位尺寸，无需重新测绘结构轮廓。
