水冷型蓄能式液压缓冲阻尼元件

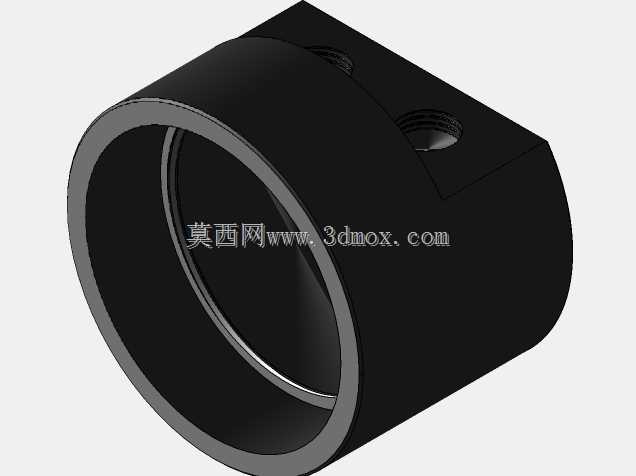

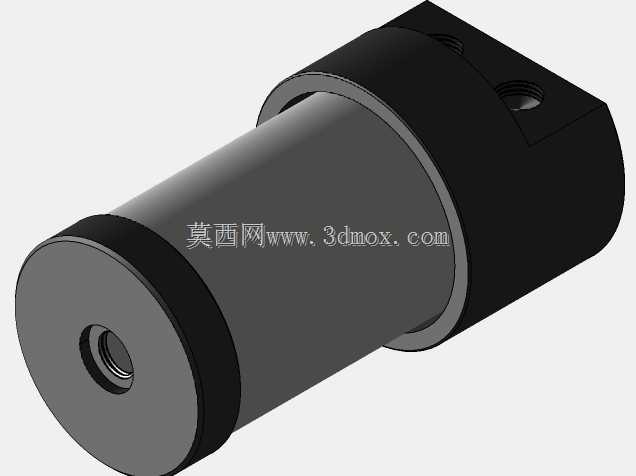

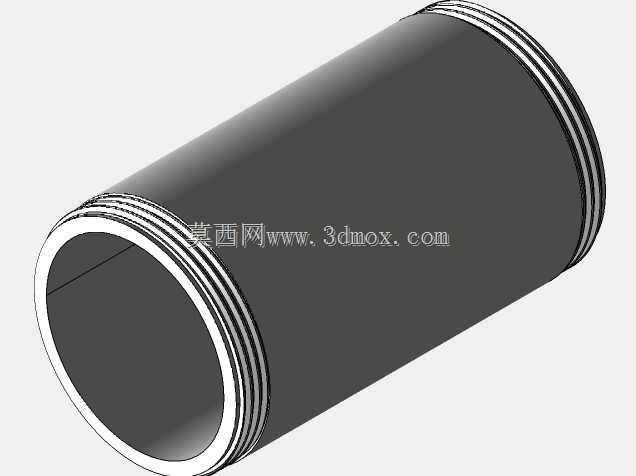

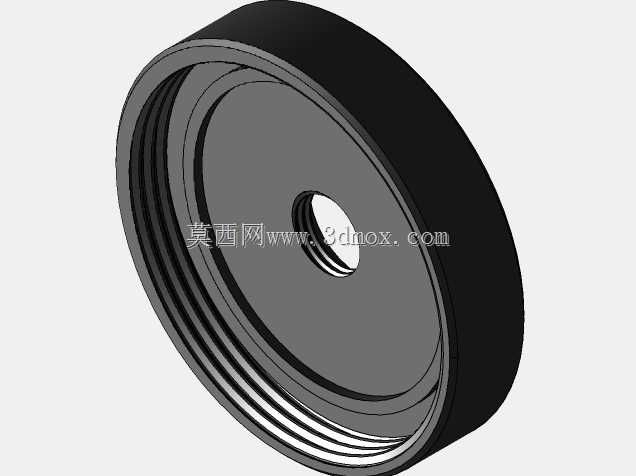

这款元件常被布局在高速自动化产线的末端阻挡工位、重载桁架机械手的行程限位点位，以及往复式冲压设备的滑块缓冲段，用来吸收运动部件快速动作时产生的瞬时冲击动能，避免硬碰撞带来的结构变形、定位精度偏移问题，相比常规无冷却结构的缓冲元件，它自带的水冷通路可以在连续高频作业场景下，持续带走阻尼做功产生的热量，避免内部阻尼介质因为长时间温升出现性能衰减，适配每分钟数十次的高频往复冲击工况。从结构设计逻辑来看，主体采用圆柱形缸体搭配侧装方形连接端的布局，方形端面上预留的两个内螺纹接口是冷却介质的进出通路，冷却水从其中一个接口进入，沿着缸体外侧预设的环形流道循环一周后从另一接口流出，直接带走阻尼腔外壁的积聚热量，缸体端面的中心通孔是阻尼活塞杆的伸出位，孔内预设的密封槽可以搭配组合密封圈，同时实现阻尼介质防漏与冷却介质的隔离，避免两种介质出现串腔问题。安装边界上，圆柱形缸身的外径公差控制在h7级别，可以直接穿入设备安装板的预制孔内完成径向定位，方形连接端的端面可以贴合安装板表面，通过端面上预留的沉头孔完成轴向锁固，不需要额外设计复杂的转接支架，能有效压缩设备的安装空间占用。功能实现上，内部的阻尼流道采用渐变截面设计，当活塞杆受外力压入时，阻尼介质通过流道产生的阻尼力会随着压入行程线性变化，不会出现初始段阻力突增、末端阻尼不足的问题，内置的蓄能结构可以在活塞杆复位时快速将阻尼介质推回工作腔，保证下一次冲击来临时阻尼性能稳定，不会出现复位滞后导致的缓冲失效。在实际选型适配时，需要根据运动部件的总质量、运行线速度计算单次冲击的动能值，确认元件的额定吸收容量匹配工况需求，同时要根据现场的连续作业频率匹配冷却水的流量，保证冷却效率能平衡做功产热的速率，避免长时间运行后出现阻尼力下降、密封件过早老化的问题，缸体外侧的环形密封槽可以根据安装需求加装O型圈，实现安装位的防尘防水，适配有切削液飞溅、粉尘较多的机加工车间工况。
