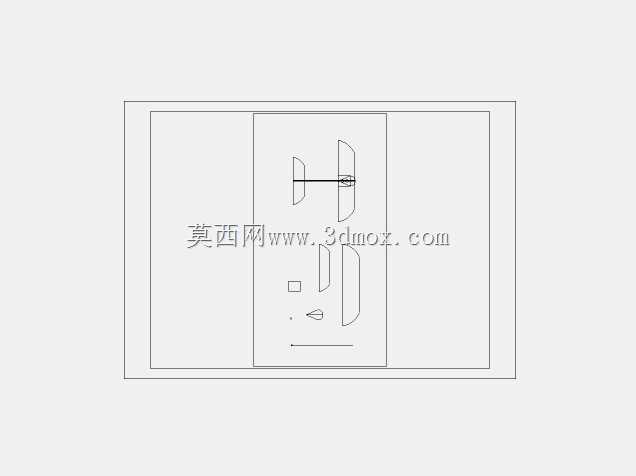

水翼艇结构设计三维数模

水翼艇作为高性能水上载具，核心依靠水下翼面在航行过程中产生的水动升力，将艇体抬离水面，大幅降低航行时的兴波阻力，相比常规排水型船舶能实现更高的航速，同时在中高航速下拥有更优秀的航行稳定性，在内河高速客运、近岸巡逻、水上运动赛事、浅滩区域通勤等场景都有广泛应用。这套三维数模完整还原了水翼艇的核心结构组成，包含主艇体轮廓、前后布置的水翼组件、尾部推进配套结构、艇身附属连接构件的全部几何特征。从设计逻辑来看，建模过程优先保证水翼剖面的翼型精度，主水翼采用适配中低速航行工况的低阻翼型，翼面与艇体的连接位置经过载荷分布校核，确保航行时升力作用点与艇体重心匹配，避免出现纵倾过大的问题；前后水翼的展长、弦长参数按照艇体排水量匹配设计，在满足升力要求的前提下控制翼面尺寸，减少靠岸停泊时的碰撞风险。艇体部分的线型设计兼顾了低速排水航行时的浮态稳定性，以及翼航状态下的底部流场平顺性，艇底线型做了平滑过渡处理，避免抬升过程中出现流场紊乱导致的升力波动。数模中所有构件的安装边界都做了明确的几何定义，水翼与艇体的连接座预留了标准紧固件的安装空间，尾部结构预留了推进系统的装配接口，整体外形尺寸适配近岸小型泊位的停靠要求，艇体宽度满足常规内河航道的通航尺寸限制，水翼的下探深度在保证升力效率的同时，兼顾了浅水区航行的吃水要求，避免触底损伤翼面结构。建模过程中对各部件的装配关系做了完整约束，水翼的安装角可根据航行工况的调整需求预留了参数化修改空间，结构件之间的避让关系全部经过校验，不存在干涉问题，可直接用于后续的水动力仿真分析、结构强度校核，也可作为同类型水翼载具设计的参考基础数模，帮助设计人员快速完成方案迭代，减少基础建模的重复工作量。
