分段式曲面船体外壳结构设计

该船体外壳结构采用分段式曲面成型设计，核心服务于内河及近岸小型作业船舶的壳体制造环节，可直接用于船舶建造前期的胎架放样、板材下料参考，也能为同尺度船舶的线型优化提供基础参照。从实际应用场景来看，这类曲面分段壳体适配载重区间在5-12吨的小型作业船，可满足短途货运、沿岸养殖作业、浅水区巡检等多场景的船体结构需求，其线型设计充分考虑了浅水区航行的吃水限制，底部曲面弧度平缓，能有效减少浅水区航行时的水底剐蹭风险，同时兼顾航行过程中的兴波阻力控制。

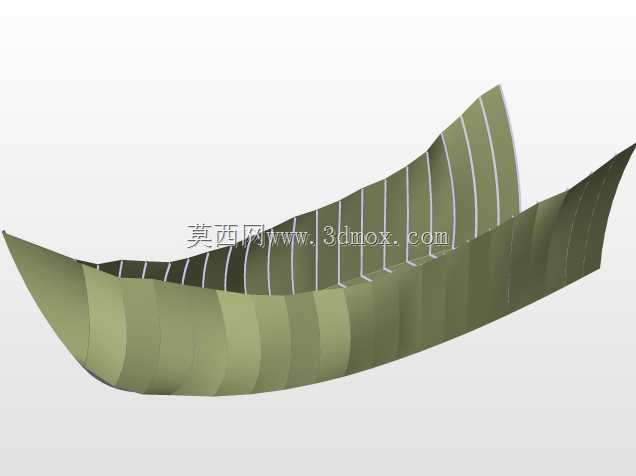

设计思路上，整体采用横向分段肋位排布逻辑，每一段曲面壳体对应实际建造中的单块船壳板拼接单元，肋位间距均匀，既符合船舶建造中肋骨安装的常规间距规范，也能降低板材冷弯加工的难度，每段曲面的曲率过渡连续无突变，避免了应力集中点的出现，在航行受波浪冲击时，应力能顺着曲面均匀分散到相邻肋位结构上，提升壳体整体的抗疲劳性能。外形边界方面，该壳体模型总长适配12米级小型船舶，型宽控制在2.8米，型深1.1米，安装边界预留了与甲板结构、内部肋骨框架、首尾封板的连接余量，壳体上边缘的折边结构可直接与甲板横梁焊接固定，无需额外做过渡连接件加工，能缩短现场建造的装配周期。

从功能特性来看，该曲面壳体的线型经过流体层面的优化，船首部分曲面抬升角度合理，航行时可有效压制船首上浪，中部船体的平行中体段长度占比达40%，能保障载货空间的规整性，方便内部货舱的布局规划，船尾部分的曲面收窄弧度适配常规外挂螺旋桨的安装空间，不会出现螺旋桨水流受壳体干扰的问题。实际建造应用中，该分段结构可直接拆分出单块船壳板的展开轮廓，为数控切割下料提供精准的轮廓参考，每段曲面的拼接边预留了2mm的焊接收缩余量，符合小型钢质船舶的焊接工艺要求，能有效控制焊接后的壳体变形量，减少后期火工校正的工作量。不同于整体式船体模型，这种分段式曲面结构完全贴合实际船舶建造的工艺流程，结构设计人员可直接在该模型基础上添加内部肋骨、舱壁、甲板等附属结构，无需重新调整船体型线，能大幅缩短小型船舶的设计周期，同时该线型也可作为玻璃钢材质小船的模具制作母型，曲面光滑度满足模具脱模的工艺要求，不会出现倒扣、曲率突变等影响脱模的结构问题。
