刚性法兰联轴器结构设计方案

项目分类:3D模型 发布时间:2021-08-28 ID:251194
  • 刚性法兰联轴器结构设计方案
  • 刚性法兰联轴器结构设计方案
  • 刚性法兰联轴器结构设计方案
  • 刚性法兰联轴器结构设计方案
  • 刚性法兰联轴器结构设计方案

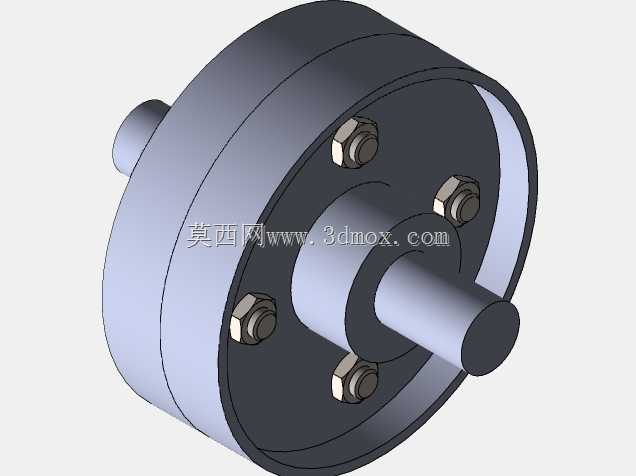

在常规工业传动系统中,这类刚性法兰联轴器多用于对中精度较高、载荷平稳的轴系连接场景,常见于中小型输送设备、通用机床主轴传动、泵组动力输出端等位置,核心作用是实现两根同轴线轴的刚性固连,同步传递旋转扭矩,不存在补偿径向、角向与轴向偏移的能力,因此对安装时的轴系对中精度要求较高,一旦对中偏差超出允许范围,会在轴与轴承位置产生附加交变载荷,加速传动部件的疲劳损耗。

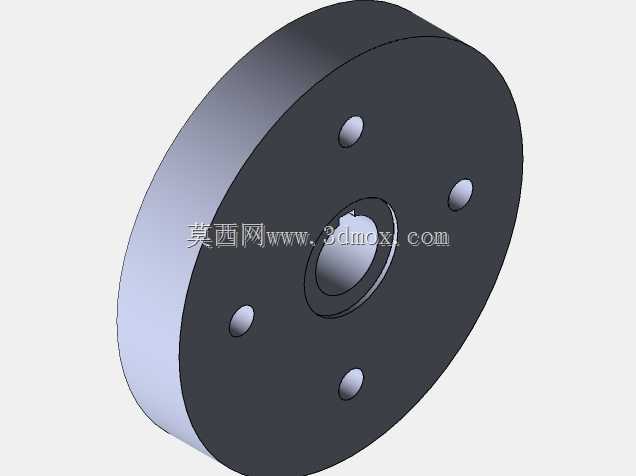

从结构设计逻辑来看,整套联轴器由两个对称布置的法兰盘、连接螺栓组、轴端锁紧结构组成,适配的轴径为30mm,两个法兰盘分别通过键连接与两侧轴端实现周向固定,依靠轴肩与端面压合实现轴向定位,法兰对接面加工有定位止口,装配时止口的凸台与凹槽精准嵌合,能保证两根轴的同轴度控制在极小公差范围内,避免运转时出现偏心振动。连接螺栓沿法兰圆周均布,采用受剪螺栓设计,螺栓杆与法兰盘上的螺栓孔为过渡配合,依靠螺栓杆的剪切与挤压作用传递扭矩,相比普通受拉螺栓连接,这种结构的传力可靠性更高,能承受更大的瞬时冲击载荷,设计时针对不同部件的受力特性匹配了对应力学性能的材料,轴类部件、键连接结构、法兰本体、连接螺栓分别选用了对应屈服强度的金属材料,能满足额定工况下的静强度与疲劳强度要求,避免长期运转出现部件塑性变形或断裂失效。

从安装边界来看,法兰盘的外圆尺寸、螺栓分布圆直径、法兰轴向厚度都经过匹配计算,既保证连接结构有足够的刚度,又不会占用过多的安装空间,装配时需要先将两个法兰盘分别固定在两侧轴端,调整轴系对中精度后再穿入连接螺栓,按对角顺序逐步拧紧螺栓,保证法兰对接面受力均匀,避免出现局部间隙。这类刚性联轴器相比弹性联轴器,结构更简单,制造成本更低,传动过程中无回转间隙,传动精度更高,能实现准确的转速同步,适合不频繁启动、运转平稳、无较大冲击载荷的传动场景,在对传动同步性要求较高的通用机械传动链路中应用十分广泛。建模过程中对法兰的止口配合公差、螺栓孔位置度、轴孔与键槽的尺寸公差都做了对应标注,能直接用于后续的工程图转化与加工生产参考,也可作为传动系统选型时的结构校核参照。
