基于官方设计规范的智能手机外观结构三维建模

　　从实际应用场景来看，这类精准的手机外观模型主要服务于三类工程场景：第一类是第三方配件厂商的保护套、贴膜、外接拓展配件的结构设计，设计师不需要拆解真机，就能直接在三维环境中完成配件的贴合面设计、避让位规划，提前验证卡扣位置、开孔对齐度，减少实物打样的迭代次数；第二类是生产线上的工装夹具设计，比如组装工位的定位治具、检测工位的仿形载具，都需要和手机外形完全贴合，模型的曲面精度直接决定了治具的定位误差，若R角过渡、侧边弧度存在偏差，就会出现装夹松动、划伤机身外壳的问题；第三类是展示类场景的结构验证，比如展厅的手机展示支架、车载固定支架的弧度匹配，都需要依托精准的外形模型完成干涉检查，避免支架和机身曲面出现硬接触。在消费电子结构设计领域，手持通讯终端的外观建模是配件开发、结构验证环节的核心基础载体，这类模型的精度直接决定了后续保护壳、外接配件、工装夹具的适配性，稍有尺寸偏差就会导致配件安装错位、按键对位不准、接口遮挡等实际生产问题。本次建模完全参照官方发布的设备配件设计指南中的实测尺寸搭建，所有外形边界、开孔位置、曲面弧度均取自官方公开的设计基准数据，没有做主观的造型修改，能够直接对接配件开模前的结构验证工作。

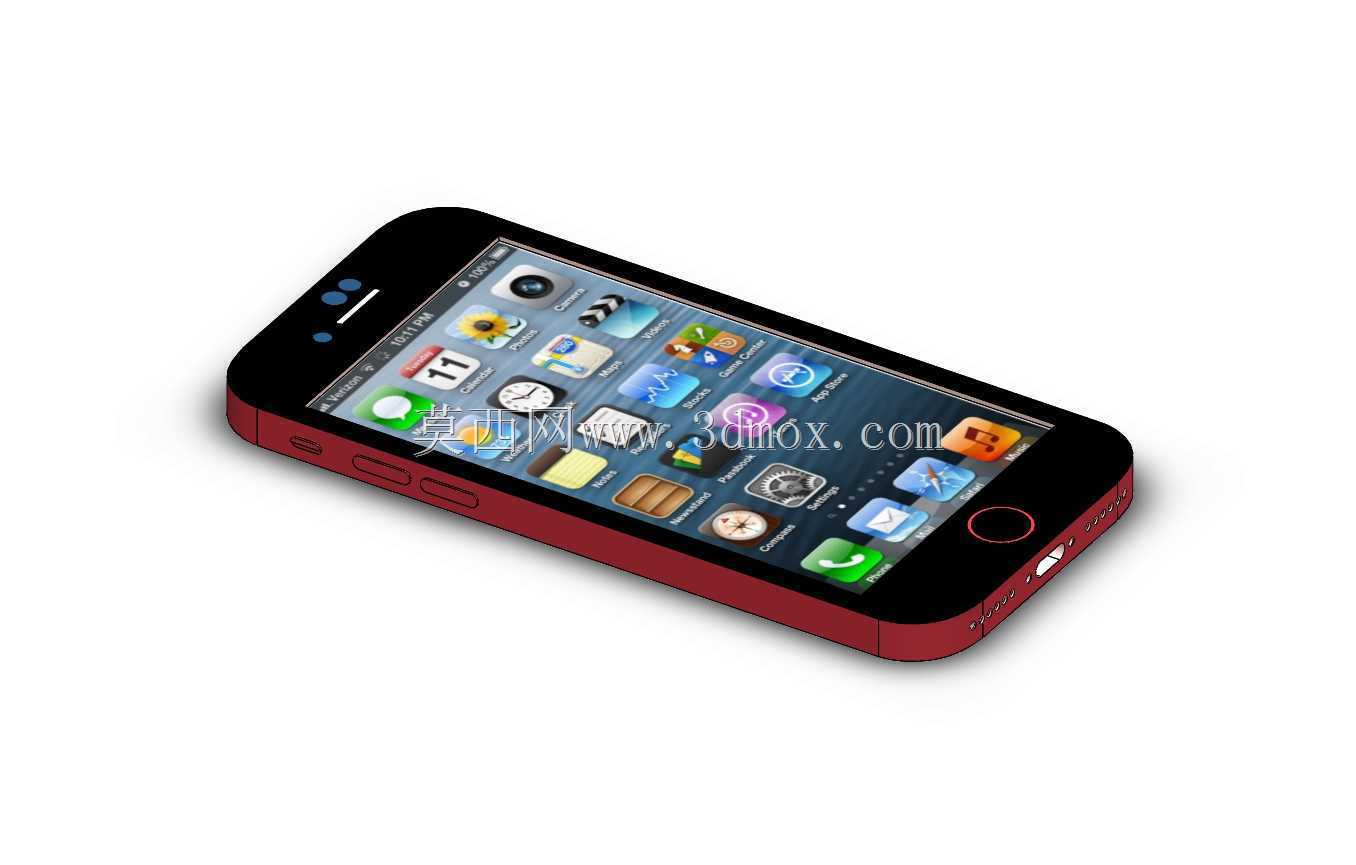

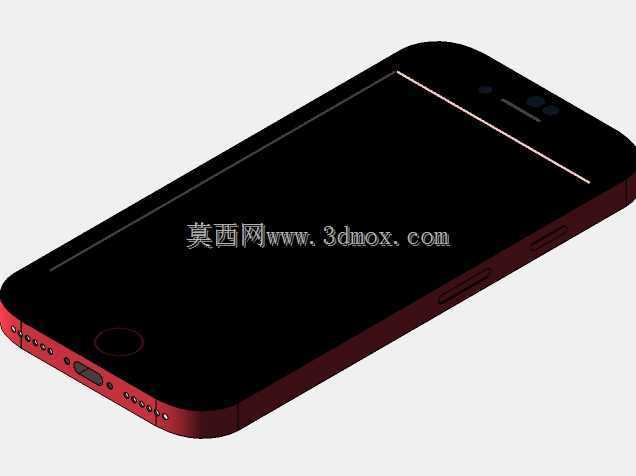

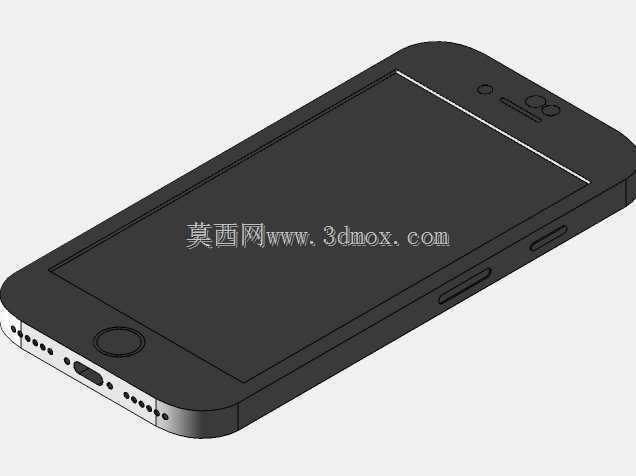

　　从设计思路上看，建模过程优先保证安装边界的尺寸准确性，首先确定机身的整体长宽厚基准，再依次处理正面屏幕的黑边宽度、听筒开槽位置、前置摄像头开孔坐标、侧边按键的凸起高度与位置、底部扬声器与数据接口的开孔范围、背面摄像头模组的凸起高度与外轮廓尺寸，最后处理机身四个边角的R角过渡、侧边的弧面收边，所有曲面都做G2连续处理，避免出现棱角生硬、曲面褶皱的问题，和真机的握持弧度保持一致。外形尺寸方面，严格遵循官方设计指南中的公差要求，机身整体的长宽尺寸控制在配件设计允许的公差带内，所有外接接口的位置尺寸偏差不超过0.1mm，按键的凸起高度、摄像头模组的凸起高度都和官方标注的尺寸一致，能够满足配件设计的贴合精度要求。

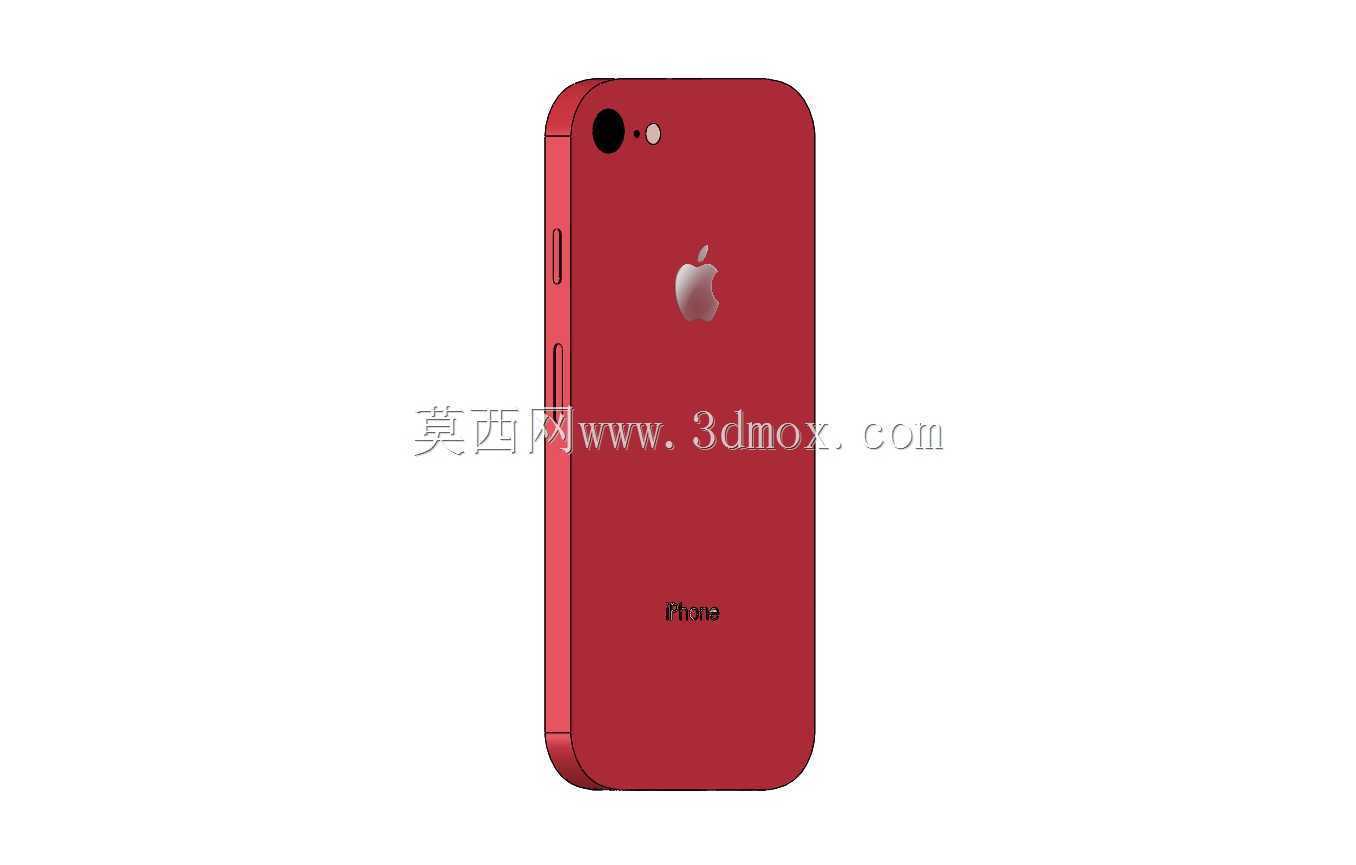

　　建模过程中特意区分了不同材质的分件边界，比如正面玻璃面板、中框金属结构、背面后盖、按键单独拆分了实体，方便后续做材质赋予、结构拆分验证，也能支持不同配色版本的快速调整。对于配件设计中最容易出问题的边角区域，特意做了曲面精度加密，因为保护套的边角包裹位是应力集中区域，如果模型的R角弧度不准，生产出来的保护套就会出现边角翘边、贴合不紧密的问题，这部分的曲面控制点密度是其他平面区域的三倍，保证弧度和官方数据完全匹配。另外，机身侧面的按键开槽、SIM卡托位置也都按照实际尺寸做了凹陷处理，方便设计带按键位的保护套时，能够准确预留按键的按压行程，不会出现按键卡滞、按压无反馈的问题。

　　在实际的结构验证环节，依托这个模型可以直接完成保护套的壁厚设计、卡扣位置的干涉检查，不需要反复打印实物样件调整尺寸，能大幅缩短配件的开发周期。对于车载支架这类需要和机身背面贴合的配件，模型背面的曲面弧度精度直接决定了支架的贴合牢固度，若曲面存在偏差，支架吸附或者夹持时就会出现间隙，车辆行驶过程中容易出现手机脱落的风险，因此建模时对背面的弧面过渡做了多次曲率检查，保证每一个截面的弧度都和官方设计数据一致。同时，模型也预留了后续结构深化的接口，若需要补充内部结构细节，可以直接在现有外观模型的基础上拆分内部腔体，不需要重新调整外形基准，能够适配不同深度的设计需求。
