SavoxSH-0255伺服角安装转盘结构设计

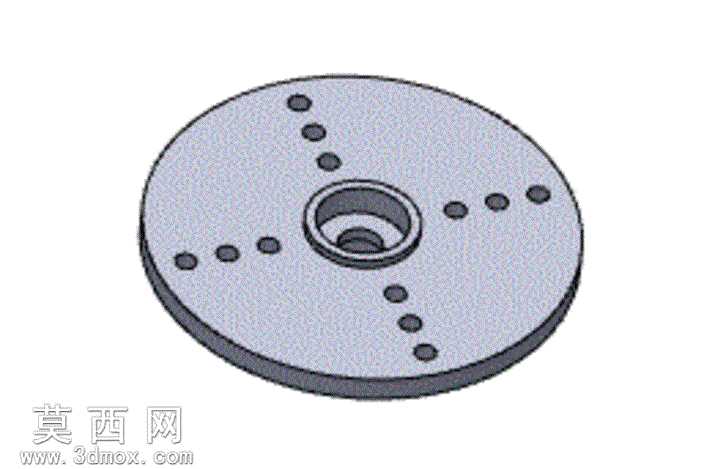

本作品为SavoxSH-0255型号舵机配套的伺服角转盘结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循舵机配件的装配公差要求，保证成品与对应型号舵机输出轴的配合精度。建模初始阶段先完成基准轴与基准面的搭建，以圆盘中心为原点定位中心阶梯孔结构，中心孔采用多层阶梯设计，内层孔径匹配舵机输出齿轴的外径尺寸，外层阶梯槽用于容纳舵机轴端的限位结构，避免装配后出现轴向窜动问题。圆盘主体采用薄型圆盘结构设计，在保证结构强度的前提下尽可能降低整体重量，适配航模、小型自动化机构对配件轻量化的使用需求。圆盘表面的安装孔采用分组阵列方式排布，共设置四组安装孔位，每组孔位沿圆盘径向均匀分布，孔位间距经过精准计算，可适配不同规格的摇臂、连杆安装需求，满足不同传动场景下的连接要求。建模过程中对所有孔位做了沉头处理，避免安装螺丝突出盘面影响其他部件的装配，圆盘边缘做了微小的倒角处理，去除锐边防止装配过程中划伤操作人员或线材。材质配置上模拟了硬质阳极氧化铝合金的视觉效果，盘面赋予细腻的磨砂金属质感，孔位与阶梯槽的边缘做了光影强化处理，清晰展示结构的层级关系，渲染阶段采用柔和的均匀布光，完整呈现圆盘的厚度、孔位深度与中心阶梯孔的嵌套结构。设计过程中同步配置了多组不同角度的配置文件，可直接切换不同孔位组合的伺服角状态，无需重复建模即可适配3种不同安装角度的使用需求，所有特征均采用全参数化驱动，后续若需调整圆盘直径、孔位间距、中心孔尺寸等参数，仅需修改对应参数即可快速完成模型更新，大幅提升后续改型设计的效率。模型完成后经过干涉检查，确认所有结构不存在特征冲突，中心孔与安装孔的尺寸公差符合小型机械配件的加工要求，可直接用于3D打印验证或机加工生产，适配SavoxSH-0255型号舵机的改装、小型机器人关节搭建、航模舵面传动等多种使用场景。
