TO252AA贴片三引脚SMD芯片封装结构

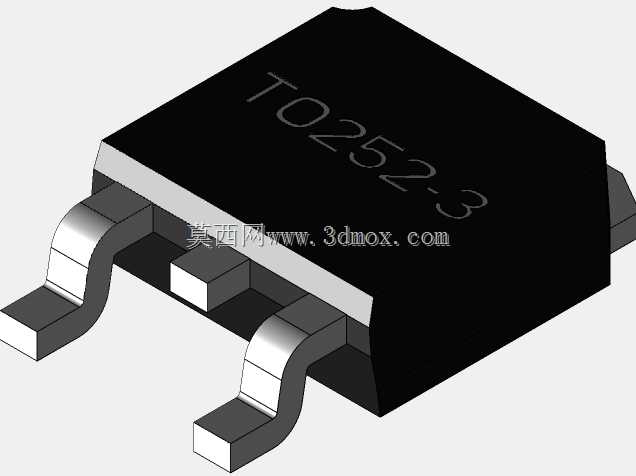

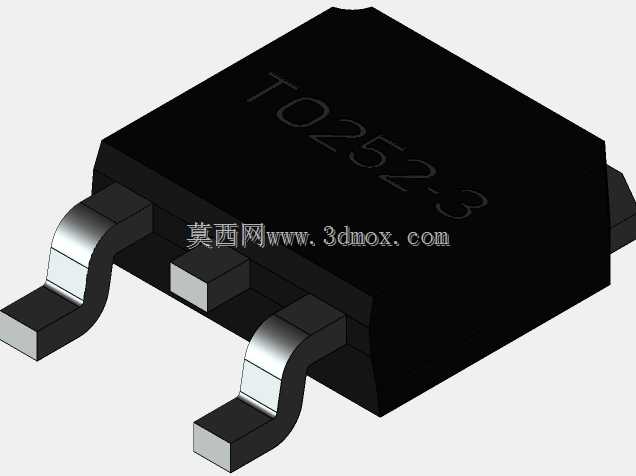

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装器件的封装建模精度直接决定后续SMT贴片工序的良率，TO252AA这类三引脚贴片封装是中小功率半导体器件最常用的封装形式之一，常见于线性稳压器、MOS管、低压差整流器件的承载结构，建模时需要严格匹配实际生产中的器件公差，避免出现贴装偏移、引脚共面度超差导致的虚焊问题。这款封装的引脚采用鸥翼式成型设计，建模过程中特意还原了引脚根部的冲压圆弧过渡，这个细节很多新手建模时容易忽略，直接做成直角弯折，实际生产中引脚冲压是存在自然R角的，忽略这个结构会导致焊盘设计时引脚与焊盘的接触位置计算偏差，回流焊过程中焊锡爬升高度不符合工艺要求。三个引脚的节距严格控制在4.572mm，也就是行业内常说的180mil标准间距，这个尺寸是和主流SMT贴片机的吸嘴定位、飞达送料间距完全匹配的，建模时引脚的宽度、厚度都按照JEDEC封装标准做了还原，引脚末端的可焊区做了轻微的倒角处理，对应实际器件引脚的浸锡端面，方便焊锡浸润。封装本体的长度控制在6.73mm，宽度6.22mm，本体背部带有裸露的散热焊盘区域，这个区域是和PCB上的散热覆铜区域直接贴合焊接的，建模时特意区分了本体塑封区域和背部金属散热区的高度差，避免做平后导致器件贴装时悬空，散热焊盘的尺寸也严格对应标准值，方便结构工程师在做PCB布局时预留对应的散热铜皮尺寸，同时评估器件周边的安全间距，比如和相邻贴片电容、电阻的距离，和板边、安装孔的距离是否满足安规要求。塑封本体的表面做了轻微的脱模斜度处理，对应实际注塑成型的工艺特征，本体上的标识区域做了浅凹槽处理，还原真实器件的激光打印标识位，没有做多余的装饰性特征，保证模型导入PCB装配环境时不会出现多余的面干扰干涉检查。在做整机结构装配校核时，这个模型可以直接导入到板卡装配体中，核对器件高度是否和外壳、散热片、屏蔽罩等周边结构存在干涉，尤其是在紧凑型电源模块、车载控制器这类空间极度受限的设计场景下，封装的外形尺寸精度直接决定后期开模后是否会出现装配顶死的问题。引脚的共面度在建模时控制在0.1mm以内，和实际器件的出厂公差保持一致，方便工艺工程师做钢网开孔设计时参考，计算锡膏印刷的厚度和开孔面积，避免出现锡量过多导致的引脚连锡，或者锡量不足导致的焊接强度不够问题。
