14Pin双排直插排针连接器结构设计

这款双排直插排针是PCB板间互联场景中最常用的板对板连接器件，日常做工控板卡、消费电子主板、嵌入式开发板的结构堆叠设计时，经常会用到这类间距2.54mm的标准排针来实现信号与小电流的板间传输。不同于单排排针仅能提供单路信号连接，双排结构在相同板上占用长度下可多提供一倍的连接点位，能在紧凑的板卡布局里节省宝贵的PCB布线空间，很多对板卡尺寸有严格限制的便携设备、小型控制模块里，这类排针的选型优先级很高。

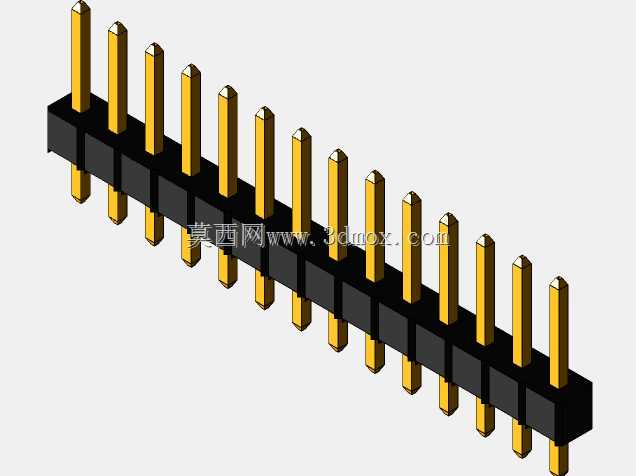

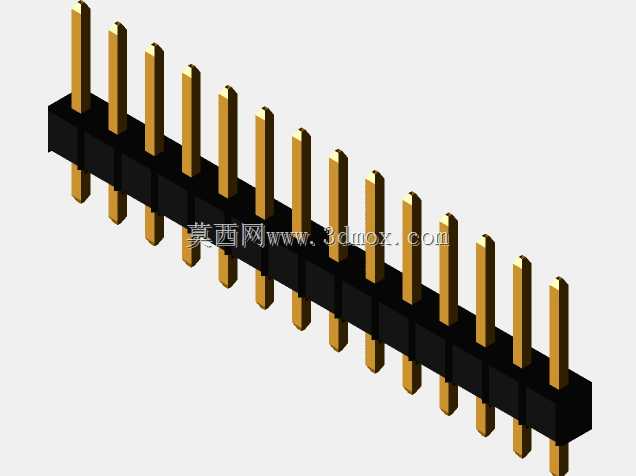

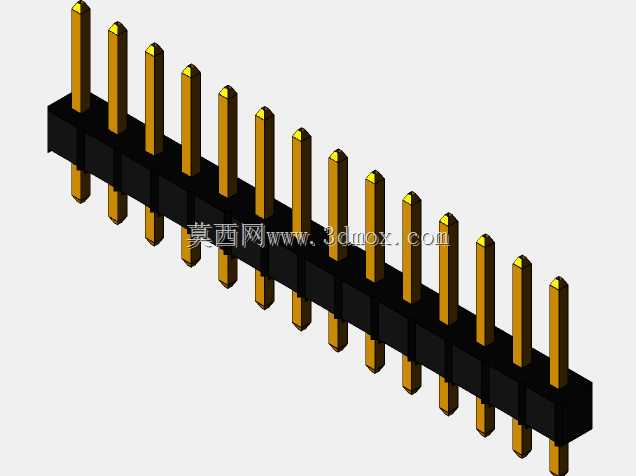

设计这款排针的时候，首先要锁定的就是2.54mm的标准节距，这个尺寸是行业沿用多年的通用标准，能和市面上绝大多数排母、杜邦线、PCB钻孔孔位完全匹配，不会出现插装错位、无法适配通用接插件的问题。整体长度控制在35.56mm，对应14个针位的排布，每个插针的中心距严格控制在2.54mm公差范围内，避免批量焊接时出现针脚偏位无法插入PCB孔的问题；整体宽度2.54mm的尺寸，刚好适配双排针的针位横向偏移量，插装后不会和板上相邻的贴片元件、其他接插件产生空间干涉；8.89mm的总高度，是插针穿过PCB焊接后，塑胶本体离板高度加上上下外露针长的总和，这个高度既保证了板对板对接时有足够的插合深度，不会因为针长过短导致接触不良，也不会因为针身过长在设备受振动时出现针脚变形、信号瞬断的问题。

塑胶本体采用的是黑色耐高温绝缘材质，建模时特意在每个针孔位置做了定位凸台，实际生产时插针压入塑胶本体后不会出现轴向窜动，过波峰焊的时候高温也不会让塑胶本体变形软化，导致针脚倾斜。插针部分采用黄铜基材镀金的结构设计，建模时把插针的端部做了倒角导向处理，实际插装的时候能顺利对准排母孔位或者PCB钻孔，不会因为针端毛刺刮伤排母接触簧片，也能减少插装时的阻力。上下外露的针长做了等长设计，焊接端的长度刚好适配1.6mm标准板厚的PCB，穿过板后露出的焊脚长度刚好满足波峰焊的吃锡要求，不会因为焊脚过长导致焊锡桥接短路，也不会因为焊脚过短导致焊接强度不足。

在实际设备应用里，这类排针经常用在单片机开发板的扩展接口、工控IO模块的信号引出端、小型传感器的板端连接位置，既能实现稳定的信号传输，也能支持最高3A以内的小电流供电传输，设计时预留的塑胶本体定位柱，能在SMT或者波峰焊前把排针精准卡在PCB的定位孔上，焊接过程中不会出现偏移，大幅提升批量生产的组装良率。建模的时候特意把插针和塑胶本体的配合公差做了合理预留，实际生产时插针压入力控制在合理范围，既不会因为配合过松导致插针轻易脱落，也不会因为配合过紧导致塑胶本体被撑裂。
