弧形连接传动手臂机械构件

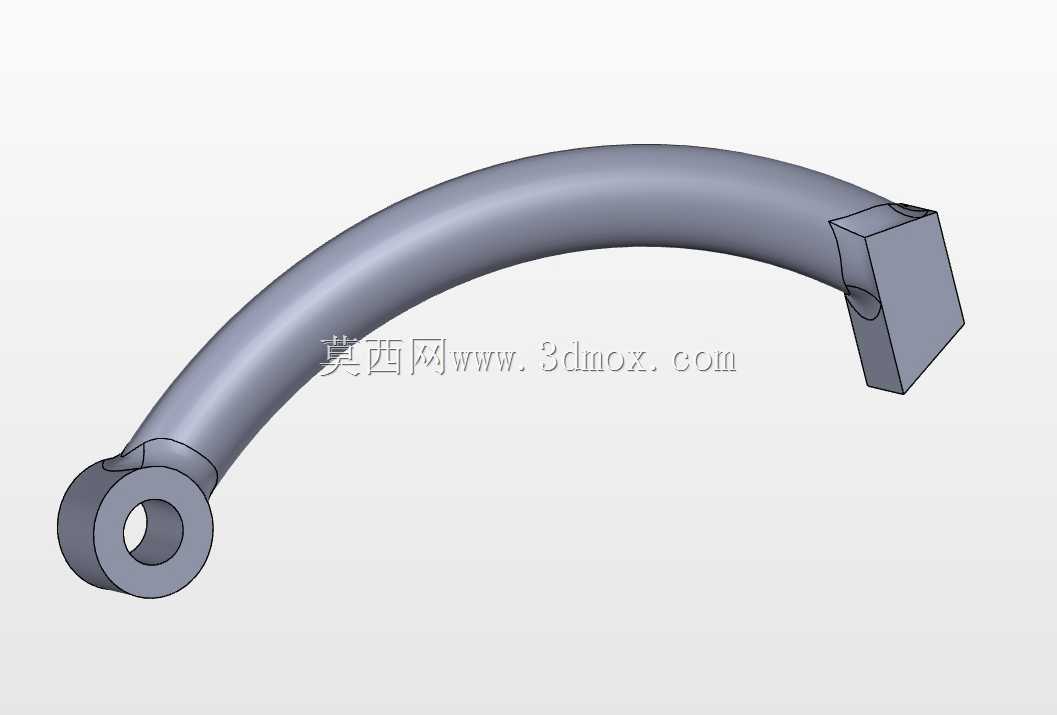

这类弧形连接手臂构件，常见于轻载传动的铰接机构场景中，比如小型工装的联动摆臂、自动化输送线的拨料摆杆、轻工设备的开合联动部件，核心作用是在两个存在空间夹角的安装点位之间传递往复摆动力，避免直臂结构在摆动过程中与周边其他构件发生运动干涉。从结构设计来看，一端采用带通孔的铰接耳结构，通孔的加工精度直接决定了铰接副的转动顺畅度，装配时可通过销轴与固定支座铰接，预留的轴孔间隙需要根据实际工况的摆动频率调整，高频摆动场景下需适当放大间隙并预留润滑脂存储空间，低速重载场景则要缩小间隙控制传动回程误差。另一端的方块式连接端，设置有安装定位面与锁紧孔位，可直接与执行端的夹具、拨块或者联动滑块锁紧固定，方块结构的平面度设计要求较高，能够保证连接后执行端的位置精度，避免因连接面倾斜导致的传动卡滞。弧形臂身的曲率设计是整个构件的核心，设计时需要先模拟整个摆动行程的运动包络线，确保臂身在整个摆动角度范围内，不会与周边的机架、管线、其他运动构件发生刮碰，同时弧形的流线型结构也能在保证结构强度的前提下，降低臂身自身重量，减少摆动过程中的惯性冲击，提升机构响应速度。安装边界方面，铰接端的耳座厚度需要匹配对应安装支座的开口宽度，装配时两侧可加装垫片调整轴向间隙，避免臂身轴向窜动；连接端的方块尺寸需要与执行部件的安装槽位匹配，锁紧孔的孔位公差需控制在合理范围，保证装配时无需额外修配即可完成安装。臂身的截面采用圆弧过渡的变截面设计，靠近铰接端的位置截面尺寸更大，能够承受摆动过程中更大的弯矩，靠近连接端的截面适当收窄，在不影响结构强度的前提下进一步降低整体重量，这种设计也能让应力在臂身上均匀分布，避免应力集中导致的构件断裂，延长部件的使用寿命。在实际选型应用时，需要根据摆动行程的角度、传递的扭矩大小、安装空间的边界尺寸调整臂身的曲率半径与截面参数，确保构件在对应工况下运行稳定可靠。
