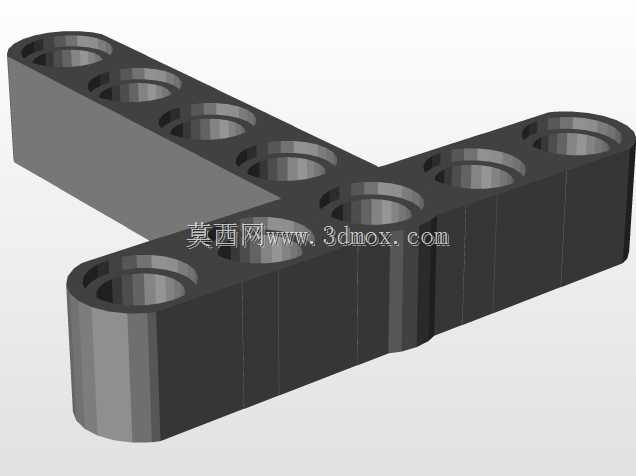

乐高式T型五孔直角连接结构件

这类T型五孔直角结构件，最初是面向教育类拼装机器人套件开发的标准连接单元，日常在创客空间的教学拼装、桌面级原型搭建、小型自动化演示装置的框架组装场景中使用频率极高。从实际使用场景来看，它主要承担两个垂直方向杆件的直角衔接功能，在搭建小型机械臂支撑框架、传感器安装支架、教具类传动结构基座时，能够快速完成垂直方向的结构锁附，不需要额外加工角码，大幅缩短原型搭建的周期。

设计上采用等臂长的T型布局，两个垂直臂上各均匀分布五个标准安装孔，孔位间距完全匹配通用拼装梁的孔距标准，安装时可以根据实际搭建需求选择对应孔位穿入销钉或者螺丝，既可以实现端部直角对接，也能完成杆件中间位置的垂直跨接，适配不同的搭建跨度需求。整体采用等壁厚的加强筋布局，在孔位周边做了局部加厚处理，避免频繁拆装导致孔位开裂，同时在直角拐角处做了圆弧过渡，既消除了注塑成型的应力集中问题，也避免安装时锐角划伤操作人员。

从安装边界来看，该结构件的臂厚与标准拼装梁的截面尺寸完全一致，安装后表面与拼接梁保持齐平，不会出现突出的干涉段，在多层堆叠搭建时也不会产生层间间隙。每个安装孔的公差控制在过渡配合区间，既可以保证销钉插入后无明显旷量，也能在需要调整位置时顺利拔出，不会出现卡滞或者过松打滑的问题。日常使用中，这类结构件除了用于教学机器人套件的搭建，也常被用于小型检测设备的临时支架搭建、3D打印原型的功能验证、桌面工装的快速拼接，能够替代传统的定制角铝，不需要额外做钻孔、攻丝工序，在非重载的原型搭建场景下实用性极强。结构的两个垂直臂长度一致，在搭建对称结构时不需要额外区分左右件，能够减少备料的种类，降低搭建过程中的零件分拣成本。孔位采用通孔设计，既可以穿入塑料销钉实现无工具快速拼装，也可以穿入螺栓配合螺母完成更牢固的锁附，适配不同的紧固需求，在需要经常拆装调整的演示装置中，这种设计能够大幅提升结构调整的效率。
