喷雾干燥器细长锥形干燥室结构

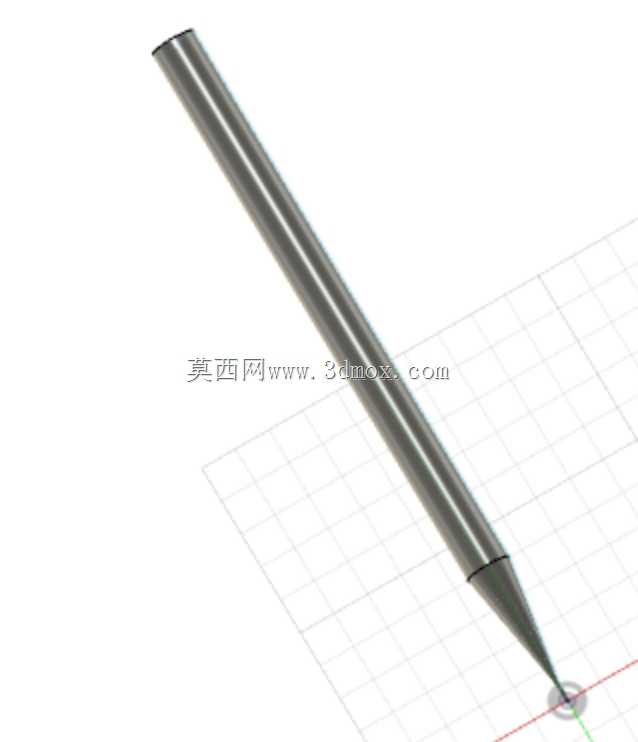

在食品加工、精细化工、制药制剂的粉体生产环节，喷雾干燥是将液态物料直接转化为均匀干粉的核心工序，干燥室作为整套设备中完成雾滴与热介质换热、水分蒸发、粉体成型的核心腔体，其结构设计直接决定最终产品的粒度分布、含水率与粘壁概率。本次设计的干燥室采用细长直筒搭配渐缩锥形底的结构形式，直筒段提供足够的轴向行程，保证经雾化器喷出的微米级雾滴在热气流中拥有充足的停留时间，避免未完全干燥的液滴接触腔壁形成焦粉或结块；底部的锥形段采用小角度渐缩设计，既可以引导干燥完成的粉体沿锥壁顺滑滑落至底部出料口，也能减少腔体内的气流死区，避免局部积料长期受热发生变质。设计过程中优先匹配计算流体动力学仿真的边界要求，腔体壁面做连续光滑过渡处理，直筒与锥段的衔接处采用大圆角顺滑连接，不存在直角突变结构，可有效降低仿真过程中网格划分的畸变率，也能减少实际生产中物料在衔接位置的挂壁残留。从安装边界来看，该干燥室采用顶部法兰对接雾化器与热风分配器的安装形式，直筒段外壁预留有温度检测、压力检测的接口安装位，底部锥段末端直接对接出料阀与气送管路，整体细长的结构形式可适配层高受限的车间布局，不需要额外搭建过高的操作平台。日常生产过程中，该结构的干燥室可适配压力式、离心式两类主流雾化器的安装需求，热风沿直筒段轴向顺流向下，与雾滴运动方向保持一致，可避免高温热风直接接触雾化器造成物料在喷嘴处提前干结堵塞；锥段的倾斜角度经过反复校核，对于流动性一般的食品粉体、化工粉料都能实现自重出料，不需要额外加装壁面振动装置即可减少积料残留。建模过程中严格控制腔体的壁厚均匀性，壁面厚度统一适配常规工业压力容器的加工要求，所有接口的位置都预留了标准法兰的安装尺寸，可直接对接上下游的配套设备，不需要二次调整安装位置。
