嵌入式工业触控输入板结构设计

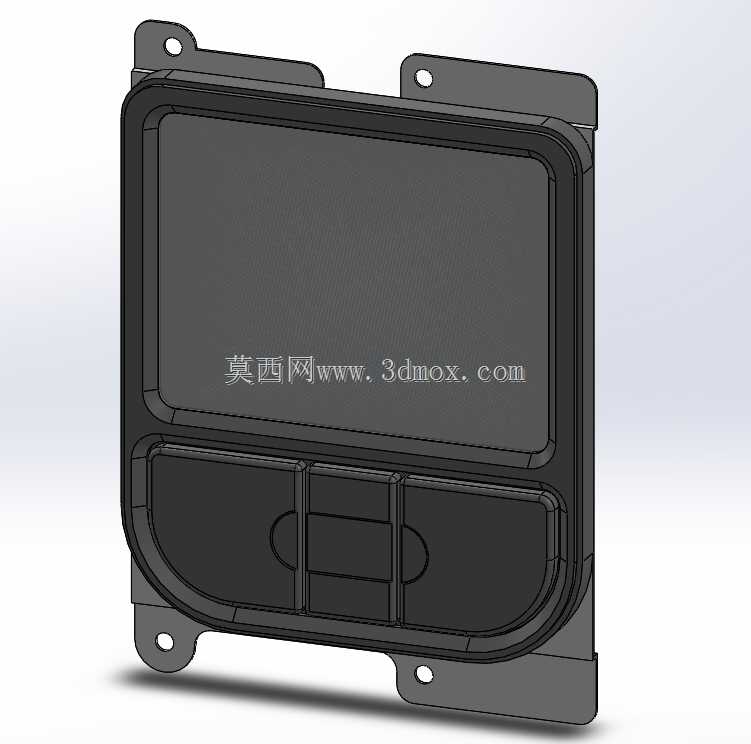

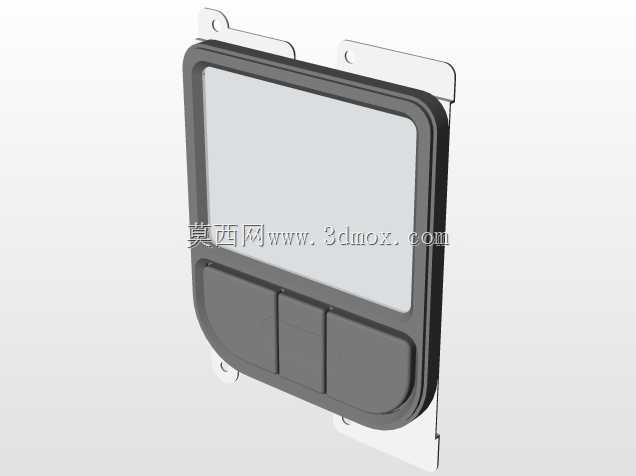

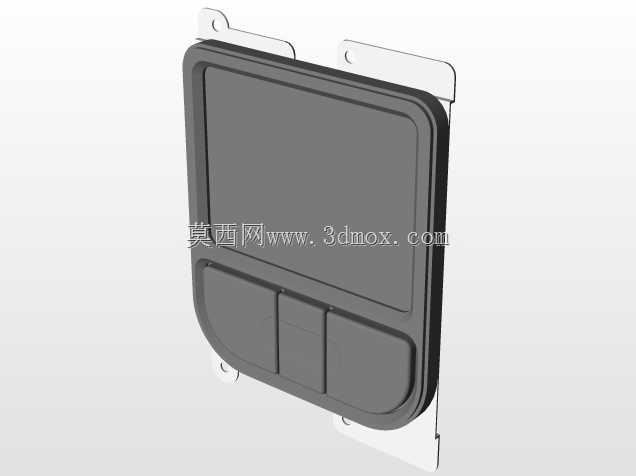

这款触控输入组件主要面向工业操控终端、车载操控面板、小型设备人机交互工位的嵌入式安装场景，作为操作人员与设备控制系统之间的指令输入端口使用，替代传统实体按键组合，在有限的安装空间内集成光标移动、确认、多向操作功能，减少面板开孔数量，提升操控区域的整洁度与防护性能。

从结构设计逻辑来看，整体采用带安装耳的一体化边框结构，四个边角位置预留带通孔的固定耳，安装时可直接通过螺丝将组件固定在设备面板的预设开孔内侧，固定耳的位置经过受力校核，避免长期按压触控区域时出现边框形变、翘边的问题。边框主体做了阶梯式止口设计，嵌入面板后可与面板开孔边缘形成贴合限位，无需额外打胶即可实现基础的防尘密封，适配厚度1.5-3mm的冷轧钢、ABS材质设备面板。

功能区域划分上，上部大面积区域为触控感应区，表面做微磨砂纹理处理，避免操作时留下明显指纹痕迹，同时提升手指滑动时的阻尼感，减少光标漂移的情况；下部集成三个实体操作按键，中间按键为确认功能，两侧按键对应左右选择操作，按键区域做内凹式弧度处理，贴合指腹按压的触感，按键与边框之间预留0.2mm的活动间隙，既保证按压行程清晰，又避免缝隙过大进入灰尘。

安装边界方面，组件整体外轮廓为带圆角的矩形结构，下部按键区域做圆弧收边处理，适配面板上对应形状的开孔，安装后触控面与设备外表面基本齐平，无突出棱角，避免操作人员误碰。内部走线槽预设在组件背部侧边，可直接连接设备主控板的FPC排线，无需额外转接结构，背部的加强筋分布在触控区背面与按键支撑位置，既控制整体壁厚均匀，避免注塑成型时出现缩痕，又能提升整体结构强度，在频繁按压操作下不会出现结构开裂的问题。

设计过程中重点考虑了工业场景下的耐用性需求，边框边缘做R1.2的圆角处理，避免安装时划伤操作人员，固定耳的通孔位置做沉台设计，螺丝锁紧后头部不会突出安装耳表面，保证与面板贴合紧密。触控区域的支撑边框做等高处理，保证触控板安装后受力均匀，不会出现局部按压无响应的情况，按键的回弹结构采用一体式悬臂设计，减少额外零件装配，降低长期使用后的按键失效概率。
