14针1.27mm节距SMD微匹配连接器结构

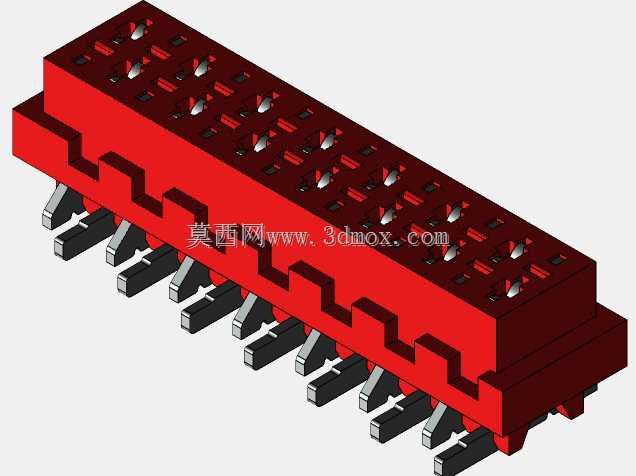

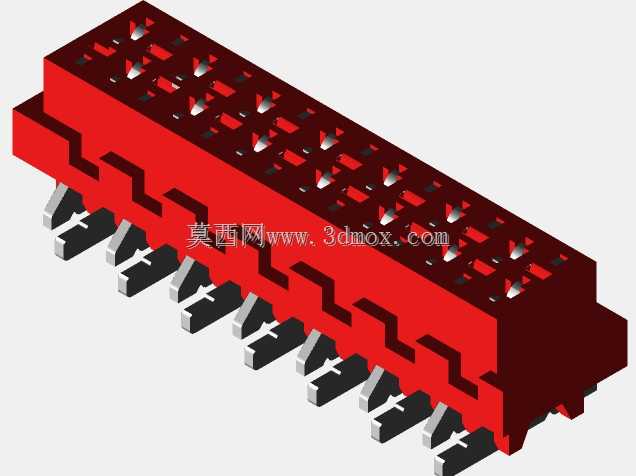

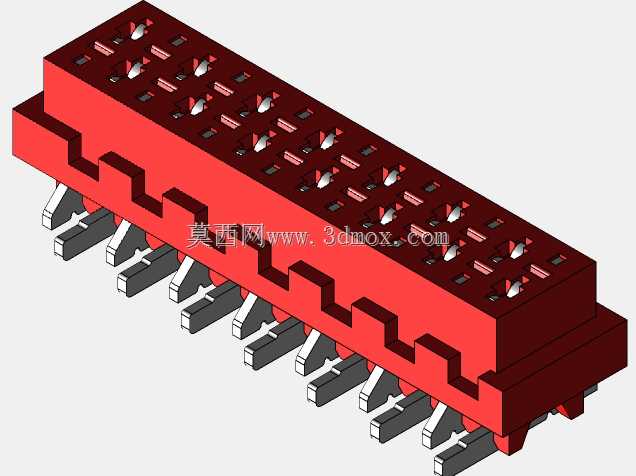

这款微匹配贴片连接器主要面向高密度板间互联场景，常见于便携电子设备内部主板与功能子板的信号传输、工业控制板卡的模块化扩展连接、小型化通讯终端的内部线路对接，在空间受限的PCB布局场景下，能替代传统直插式接插件大幅压缩板件堆叠占用的垂直空间。从实际使用角度看，该连接器采用14针触点布局，1.27mm的标准节距适配行业通用的贴片焊盘设计规范，无需额外定制PCB封装即可直接匹配常规布线规则，整体外形长度控制在19.7mm，宽度5mm，本体高度5.25mm，安装时仅需在PCB表面预留对应长宽的贴片区域，不需要在板件上开设过孔，能完整保留PCB背面的布线空间，对多层板设计的线路排布友好度较高。设计过程中，绝缘基座采用红色耐温工程塑料材质，可耐受回流焊过程中的高温冲击，避免焊接过程中基座变形导致针脚偏移；触点部分采用弹性合金材质，表面做镀层处理，公母对插时能保证稳定的接触压力，降低长期使用后的接触电阻波动，同时针脚伸出基座的长度经过精准控制，贴片焊接时焊锡爬升高度不会触及触点配合区域，避免焊接后出现接插卡滞或接触不良的问题。基座侧面设计的阶梯式卡位结构，一方面能在SMT贴装过程中配合吸嘴定位，提升贴装精度，另一方面公母座对插时可起到导向作用，避免斜插导致的针脚弯折，同时能提供一定的保持力，防止设备受振动冲击时出现连接器松脱的情况。从建模细节来看，该结构完整还原了连接器的所有安装边界与配合特征，包括每个贴片引脚的焊盘贴合面尺寸、触点的弹性接触臂形态、基座上的定位凸点结构，在进行整机结构设计时，可直接导入模型进行板件间距校核、周边元件干涉检查，不需要额外对连接器模型进行简化修整，能直接用于PCB封装的匹配验证，也可用于装配工艺模拟时的接插路径规划，确保量产组装过程中不会出现结构干涉问题。
