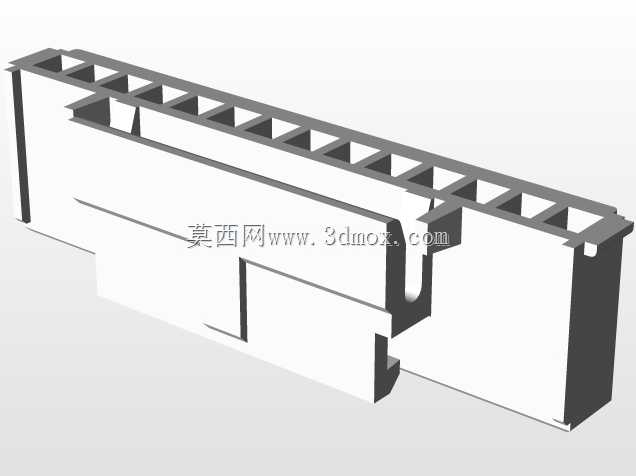

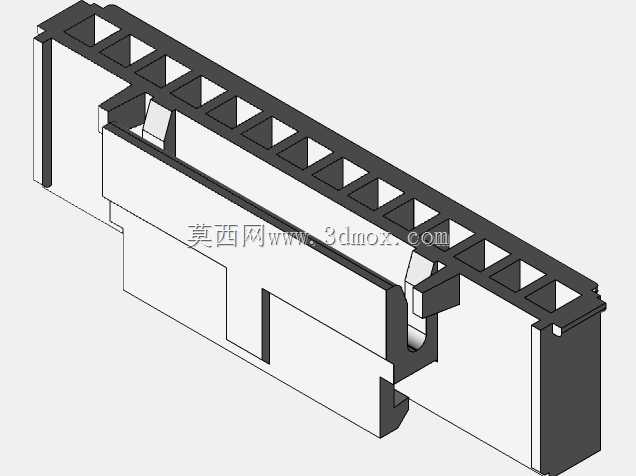

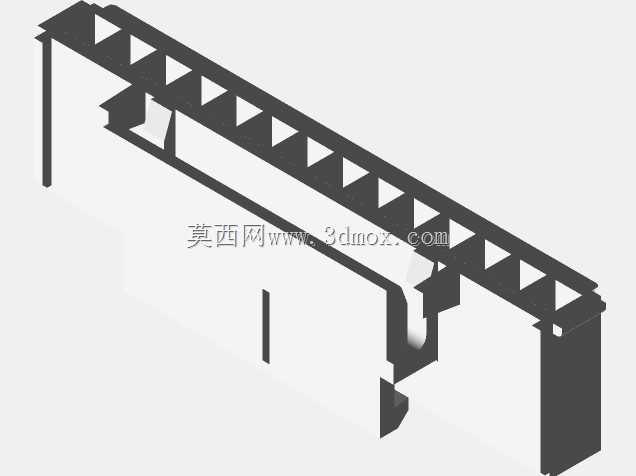

14针2mm节距SMH200母接插件结构

这款SMH200系列母接插件，在工业控制板卡互联、小型传感模块接线、低压信号传输场景中应用十分普遍，不少紧凑型电控柜内的板对板、线对板连接都会选用这类节距的接插件，既能保证多针信号同步传输的稳定性，又能尽可能压缩安装占用的空间，适配设备内部紧凑的布线布局需求。从实际使用角度看，这类母接头主要承担公母端对接后的信号导通、线路定位作用，阴螺纹的结构设计能够在对接后提供足够的锁紧力，避免设备运行过程中受振动影响出现接插松脱、信号中断的问题，在存在小幅持续振动的工业设备内部，这种防松设计能大幅降低线路故障的排查成本。设计这款接插件结构时，首先要匹配2mm的标准针距，保证14个插针位的位置度公差控制在合理范围内，避免出现公针对接错位、插针弯折的问题；外壳的导向槽结构做了不对称的防呆设计，操作人员插接时无需反复核对方向，反向状态下无法插入，能从结构上杜绝反接带来的电路损坏风险。接插件的外形尺寸控制十分严格，整体长度29.6mm、宽度2.9mm、高度7.8mm，属于薄型窄体设计，安装时不需要预留过大的操作空间，在PCB板上布局时可以紧贴周边低矮元件排布，不会和相邻的电容、电阻元件产生空间干涉。外壳的卡扣结构做了加厚处理，多次插拔后也不会出现卡扣断裂、壳体开裂的问题，能够满足工业场景下至少数百次重复插拔的使用寿命要求。插针容纳腔的内部做了限位台阶，公针插入后能精准抵达导通位置，不会出现插入过深顶坏内部接触片、或是插入深度不足导致接触电阻过大的问题。壳体边缘做了小尺寸的倒角处理，自动化产线进行插件装配时，能够顺利通过供料轨道，不会出现卡料、边角刮蹭损伤的情况，适配SMT或波峰焊的自动化装配流程。
