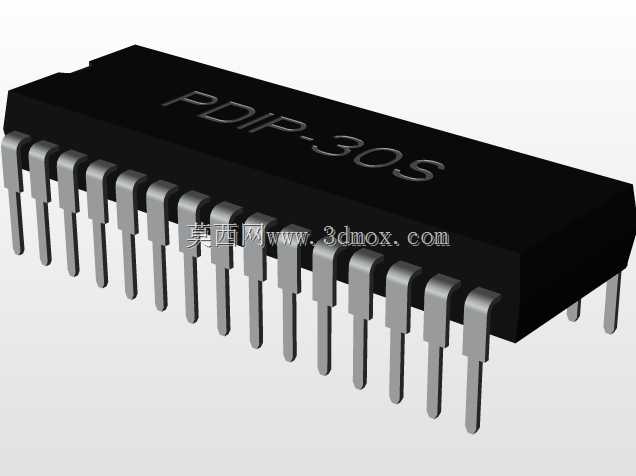

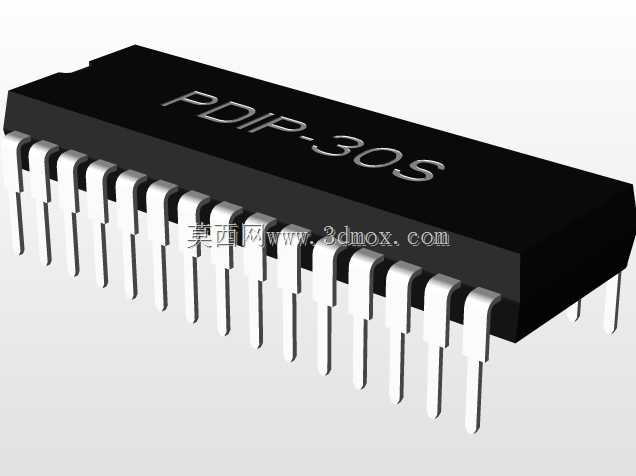

PDIP30S直插双列封装芯片三维结构

在消费电子、工业控制板卡的通孔插装工艺场景中，PDIP封装的集成电路始终是小批量试制、教学实验板、高抗振工控设备里的常用器件，这类封装的芯片不需要精密的回流焊设备，普通手工烙铁即可完成焊接更换，对于维修调试场景十分友好。这款PDIP30S的结构设计完全遵循标准双列直插封装的引脚排布逻辑，两侧引脚对称分布，每侧排布15根引脚，引脚采用标准的1.778mm引脚间距设计，这个间距是行业内通孔插装芯片的通用规格，能够适配市面上绝大多数通用面包板、万能洞洞板以及量产PCB的标准焊盘孔径，不需要单独定制特殊规格的安装载体。从安装边界来看，器件本体宽度为8.6mm，含引脚的整体跨度达到27.3mm，安装时需要在PCB上预留对应的避让空间，引脚伸出本体的长度经过标准化设计，既能保证穿过常规1.6mm厚度PCB后留有足够的焊接余量，也不会因为引脚过长导致焊接后多余引脚修剪工作量增加，本体高度3.65mm的设计，能够适配绝大多数外壳内部的竖向空间，不会出现器件过高顶到外壳的问题。设计这款三维结构时，重点还原了封装本体的塑封质感、引脚的弯折弧度与金属质感，每根引脚的根部过渡圆角、引脚末端的倒角都做了写实还原，避免建模时出现直角锐边导致的结构失真，同时本体表面的标识区域做了平整处理，能够匹配实际丝印标注的位置。在实际电路布局中，这类30引脚的双列直插芯片常被用作接口扩展、小型逻辑控制、信号转换功能的载体，因为其引脚排布规整，布线时可以很方便地在两侧引脚之间走信号线，不需要做复杂的过孔避让，对于单层板、双层板的设计十分友好。建模过程中严格对齐了每一个引脚的中心位置，确保模型导入PCB装配环境时，引脚与焊盘的位置完全重合，不会出现装配干涉的问题，同时塑封本体的边角做了微小的倒角处理，还原实际注塑生产时的工艺特征，避免出现完全直角的不符合生产实际的结构。
