1.27mm节距26引脚SMD微匹配连接器

这款微匹配贴片连接器主要面向高密度板对板、线对板信号连接场景，常见于便携工控板卡、小型通讯模块、医疗检测设备的内部电路互联环节，在空间受限的PCB布局中承担多通道信号稳定传输的作用，相比传统直插式连接器，SMD贴装形式可适配回流焊工艺，大幅提升SMT产线的组装效率，减少通孔加工带来的PCB空间占用。

设计阶段优先考虑了贴装过程的共面度控制，引脚与塑壳主体的定位公差控制在贴片工艺允许的范围内，避免回流焊过程中出现虚焊、引脚偏移的问题。塑壳主体采用红色耐高温工程塑料材质，可承受回流焊阶段的瞬时高温，不会出现壳体变形、引脚定位偏移的问题，塑壳内部的接触端子槽位做了防呆导向设计，对接过程中可自动校正插接角度，避免插歪导致的端子弯折、接触不良问题。

从安装边界来看，该连接器本体长度34.5mm，宽度5mm，本体高度5.25mm，引脚节距为1.27mm，26个引脚沿长度方向双侧排布，贴装时需在PCB对应位置预留匹配的焊盘，焊盘尺寸与引脚宽度一一对应，连接器两侧预留不小于1mm的操作空间，方便返修时的热风枪操作，同时避免与周边贴片元件产生干涉。端子部分采用铜合金基材镀锡处理，接触电阻低，耐插拔性能满足常规消费类及工业级板卡的插拔寿命要求，插接配合后有适度的保持力，可承受常规运输、设备振动场景下的连接可靠性，不会出现松脱断连的问题。

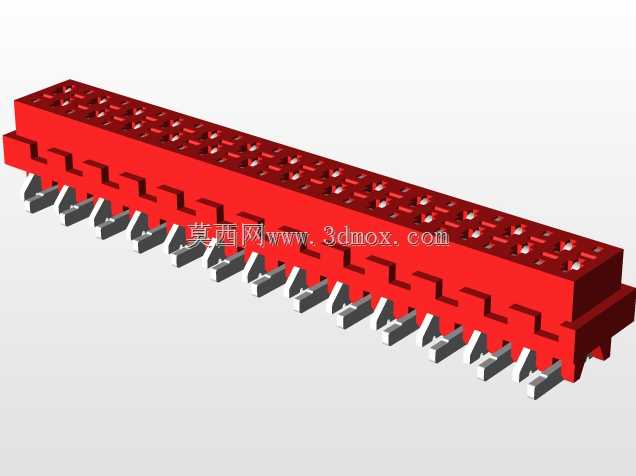

建模过程中严格还原了塑壳的卡扣结构、引脚的折弯角度，每个引脚的伸出长度、折弯弧度都与实物尺寸保持一致，塑壳表面的定位凸点、防呆缺口都做了精准还原，可直接用于PCB布局的干涉检查、整机装配的空间校验，也可作为接插件选型阶段的三维参考模型，帮助结构工程师提前评估板卡堆叠时的连接器高度差，避免后期打样出现装配干涉问题。
