三耳带孔凸台连接支架结构设计

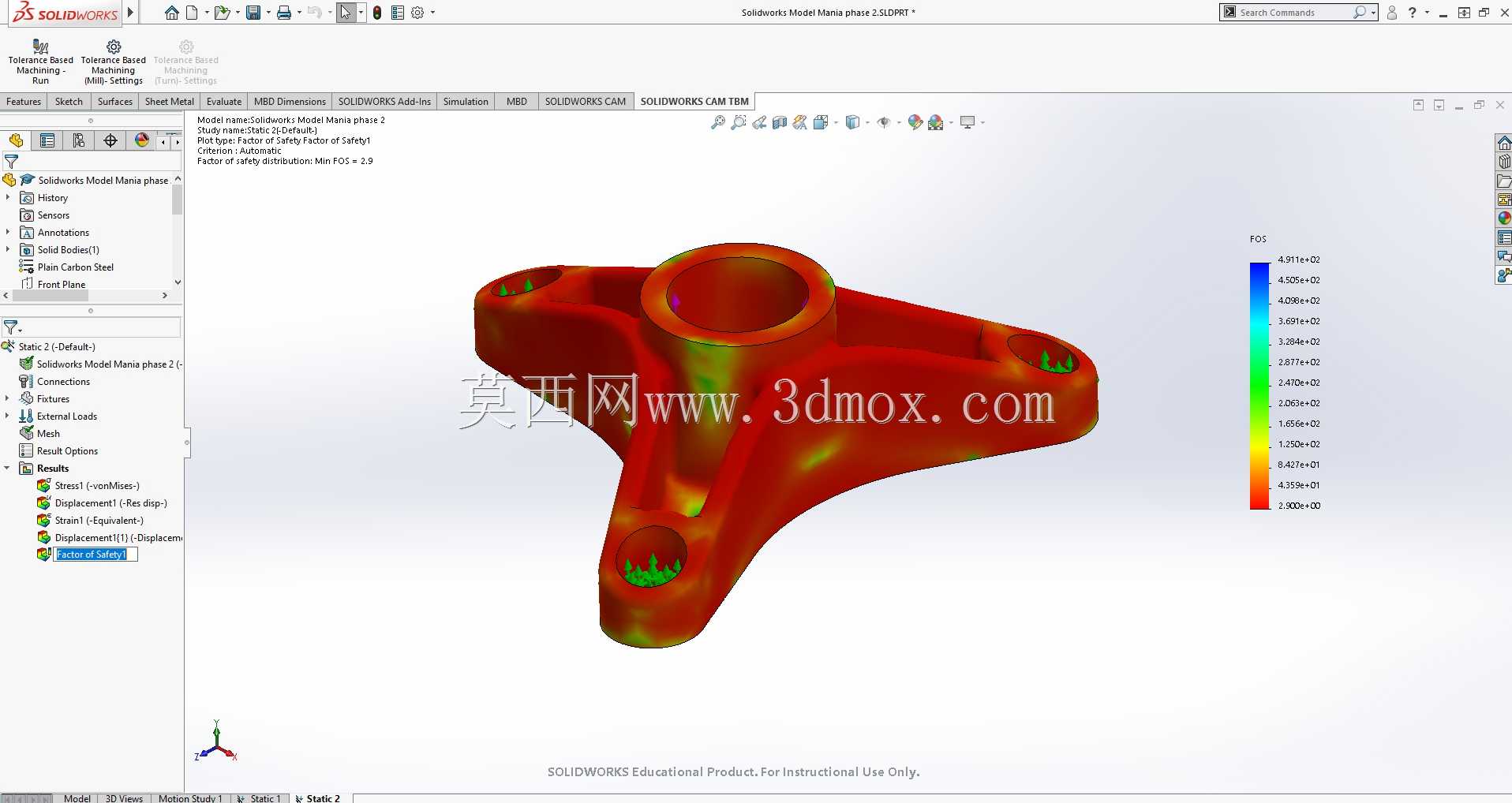

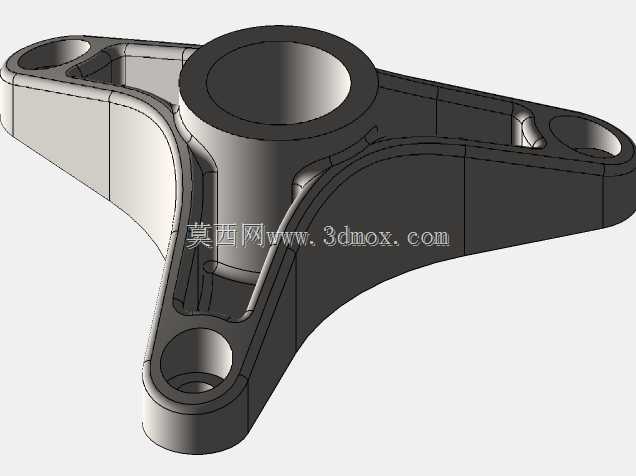

这类三角布局的连接支座，在中小型动力传输、轻工自动化输送线的从动端支撑场景中十分常见，日常做设备改型时经常会碰到类似的载荷需求。三个呈放射状分布的安装耳，每支耳片末端都做了沉头安装孔设计，安装时螺栓头可以完全沉入孔内，不会突出支座表面干涉周边的运动部件，耳片和中心凸台衔接的位置做了大圆弧过渡，没有尖锐的应力集中棱角，能有效分散设备运行时的交变载荷，避免长期受振出现衔接处开裂的问题。中心位置的凸起轴套是整个零件的核心承载区，内孔可直接穿装转轴或者配套铜套、滚动轴承，轴套的高度根据配套轴段的配合长度做了匹配设计，既保证足够的轴向配合长度来抵消径向偏载，又不会因为轴套过高额外增加整体重量、浪费加工原材料。从结构设计逻辑来看，采用三耳非对称的放射布局，是为了适配安装面空间受限的工况，三个安装点不在同一个对称圆周上，可以避开安装基座上已有的焊缝、加强筋或者其他预装部件，不用额外对基座做二次加工就能完成固定，相比常规的四方形法兰支座，这种结构在保证连接稳定性的前提下，能减少近三分之一的零件投影占用面积，适合在紧凑型设备的内部腔体里布置。做结构建模的时候，要特别注意耳片的厚度和轴套壁厚的匹配，耳片的厚度不能低于轴套壁厚的1.2倍，不然螺栓预紧的时候容易出现耳片变形，导致中心轴套的内孔圆度超差，穿轴后会出现卡滞、转动阻力大的问题；耳片上的沉头孔深度要和所选螺栓的头部高度匹配，沉头孔的倒角角度要和标准螺栓头的锥角一致，避免螺栓安装后出现点接触，预紧力达不到设计要求。另外，三个安装耳的底面要保证共面，平面度公差要控制在0.05mm以内，不然安装锁紧后零件会产生内应力，长期运行后容易出现形变，影响转轴的同轴度。零件的所有外棱边都做了小倒角处理，既可以去除加工产生的毛刺，避免安装时划伤操作人员，也能减少喷涂、氧化等表面处理时的积液问题。这类支座一般采用铸钢或者高强度铝合金加工，铸造成型后再对中心内孔、安装孔、安装底面做精加工，既能保证配合精度，也能控制整体的加工成本，在小型农机的传动机构、包装设备的导辊支撑、非标自动化的摆臂转轴座上都能适配使用，承载范围覆盖轻载到中等载荷的传动场景，安装时只要保证三个安装点的基座平面平整，按对角线顺序逐步拧紧螺栓，就能保证长期运行的稳定性，不会出现松动或者偏移的问题。
