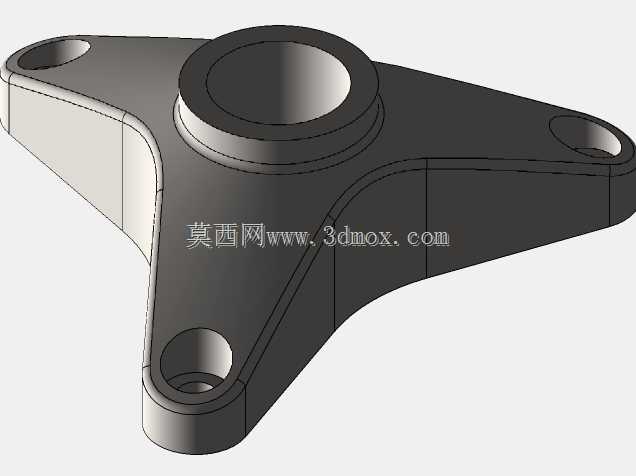

这类三角分布的法兰式连接支座,常应用在中小型动力输出端、传动组件的机架衔接位置,也可作为轻型气动元件、液压辅件的安装固定基座,在轻工自动化生产线、小型输送设备的机架拼接环节也能见到同类结构的身影。从结构功能来看,中心凸起的带孔筒段是核心配合位,主要用来穿装传动轴、定位销轴或者流体管路,筒段的凸台结构一方面可以提升配合面的接触刚度,避免安装时紧固件压溃基体平面,另一方面也能为配合件提供轴向定位基准,减少装配时的调整工作量。三个沿周向120度均匀分布的支耳,每个支耳上都加工有同轴的沉头安装孔,这种沉孔设计可以让内六角螺栓或者圆柱头螺钉安装后头部完全埋入支耳平面,不会突出零件表面干涉周边其他组件的布置,相比外凸的螺栓连接结构,能有效压缩整体安装占用的空间。设计这类零件时,首先要根据中心配合件的外径确定中心筒段的内孔尺寸与壁厚,壁厚取值需要结合材料的抗拉强度与实际承受的径向载荷计算,避免传动过程中筒段出现开裂变形;三个支耳的延伸长度需要匹配安装点位的分布半径,支耳与中心筒段的衔接位置做了大圆弧过渡处理,这是因为直角衔接位置在受载时会产生明显的应力集中,长期受交变载荷作用容易出现疲劳断裂,圆弧过渡可以分散应力传递路径,提升零件的整体抗疲劳性能。安装边界方面,零件的整体高度由中心筒段的轴向配合长度决定,三个支耳的底面为共面的安装基准面,加工时需要保证该平面的平面度公差,避免安装后出现翘曲,导致中心筒段的轴线与安装面垂直度超差,影响配合件的运转精度;三个安装孔的中心距公差需要控制在合理范围,否则会出现安装孔位错位,无法顺利穿装紧固件的问题,通常这类轻型支座的孔位公差可以取IT12级,兼顾加工成本与装配便利性。支耳的厚度设计需要匹配所选螺栓的公称直径,保证螺栓压紧时支耳有足够的承压强度,不会出现压溃变形;中心筒段的上端面与支耳安装面的平行度也需要做公差约束,保证配合件安装后轴向间隙均匀。这类结构相比四方法兰支座,在相同的安装孔分布直径下重量更轻,三个支撑点的结构天生具备更好的平面自适应能力,即使安装面存在轻微的平面度误差,也能实现稳定贴合,不会出现四点支撑的虚接问题,非常适合安装空间紧凑、载荷不大的轻型传动与支撑场景。
