WLAN蓝牙SMD天线触点模块结构设计

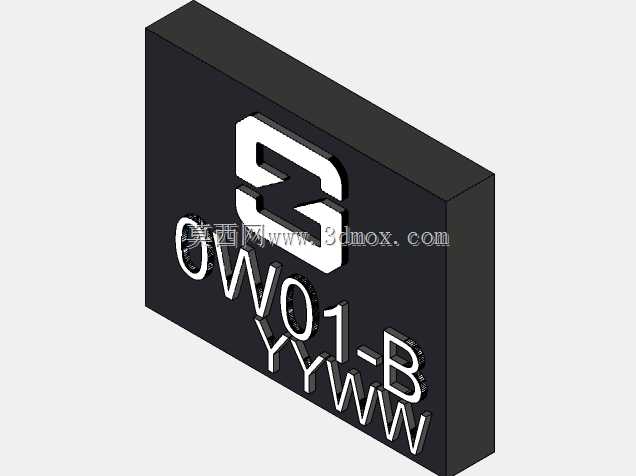

做消费电子和物联网终端结构设计的工程师，大概率都在天线触点选型上踩过坑——要么触点高度不匹配壳体装配公差导致信号衰减，要么贴片焊盘布局和主板走线干涉，批量生产时才发现回流焊后触点偏移，整批返工的成本远高于前期选型验证的投入。这款SMD天线触点的结构设计，刚好针对这类量产痛点做了针对性优化，从安装边界到接触可靠性都做了工程化考量。先从安装适配性来说，这类触点主要用在智能穿戴、智能家居网关、工业手持终端这类内置WLAN+蓝牙复合天线的设备上，贴片本体采用方块式基座设计，基座厚度控制在常规SMT贴片的通用公差范围内，焊盘引脚布局兼容市面上主流的0402、0603封装的通用焊盘尺寸，不需要额外修改主板的贴片钢网，现有SMT产线可以直接上线生产，不需要调整回流焊的温度曲线，能直接适配无铅焊料的焊接工艺要求。触点接触端采用微凸的弧面设计，接触行程预留了0.3mm的压缩余量，哪怕壳体和主板之间的装配公差累积到0.2mm，也能保证触点和天线弹片的可靠接触，不会出现因为装配间隙导致的接触电阻过大、信号收发灵敏度下降的问题。很多工程师做结构设计时容易忽略天线触点的周边净空要求，这款触点的基座采用低介电常数的耐高温工程塑料材质，本身不会对2.4G频段的射频信号造成遮挡干扰，设计时只需要在触点周边预留3mm的净空区，不走高频信号线、不铺铜，就能满足WLAN和蓝牙的射频性能要求，不需要额外做天线匹配电路的调试，能缩短整机的射频调试周期。从实际应用场景来看，这类触点除了常规的消费电子场景，也能适配工业级的无线采集终端，基座材质可以满足-40℃到85℃的工作温度范围，经过1000次的拆装接触测试后，接触电阻仍然能稳定在毫欧级，不会因为长期使用出现氧化、接触不良的问题。设计时还特意做了防呆结构，基座的一角做了斜切标识，SMT贴片时可以通过视觉识别快速判断贴装方向，避免反向贴装导致的接触失效，焊盘的吃锡槽做了内凹设计，回流焊时焊锡会自然填充到槽内，不会出现锡珠溢出导致的相邻引脚短路问题，哪怕是高密度布局的主板，也能保证贴装良率。很多新手工程师做天线结构时，总觉得只要选个导电性能好的触点就行，实际上天线触点的安装位置、接触压力、周边材质的介电常数，都会直接影响最终的信号强度，这款触点的结构尺寸经过多轮射频仿真验证，接触压力控制在0.5N到1.2N之间，既不会因为压力过大顶坏天线FPC，也不会因为压力过小导致接触松动，哪怕设备经过1.5米的跌落测试，触点和天线之间也不会出现瞬断的情况，能满足消费电子和工业级设备的可靠性测试要求。
