超低功耗有源GNSS贴片天线结构设计

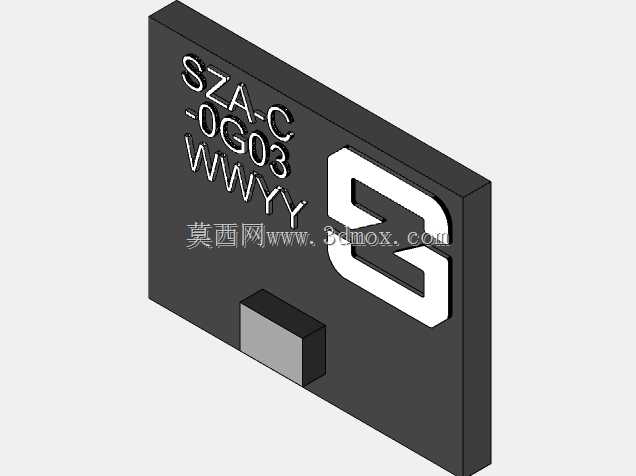

这款贴片式GNSS天线在设计之初就瞄准了便携定位终端、车载定位模块、物联网传感节点这类对安装空间、功耗有严苛要求的应用场景，作为卫星信号接收的核心前端部件，它需要在极小的封装内完成信号捕获、低噪声放大的全流程功能，同时适配主流SMD回流焊工艺，满足批量生产的装配要求。从结构设计逻辑来看，整体采用扁平化矩形塑封主体，主体表面预留了清晰的丝印标识区，标注产品型号与品牌识别符号，方便生产环节的视觉对位与来料核验，避免错料问题。主体侧方突出的小型方块结构是信号馈电与接地引脚的塑封保护段，引脚排布严格匹配通用SMD封装的焊盘间距，在PCB布局时不需要额外定制异形焊盘，能直接套用标准表贴元件的布局规则，大幅降低硬件工程师的布线难度。安装边界方面，这款天线的整体厚度控制在极低水平，贴装后不会在PCB表面形成过高的凸起，能够适配内部空间局促的穿戴设备、小型追踪器这类产品的壳体装配公差，不会出现壳体顶到天线导致装配间隙超差的问题。设计过程中特意将天线的辐射面主体设置在塑封件的上表面区域，布局时只要保证该区域上方没有金属遮挡、远离高频干扰源比如高速数字信号线、开关电源模块，就能达到最优的信号接收效果，不需要额外做天线匹配电路的调试，能缩短硬件开发的周期。功能特性上，这款有源天线内置了低噪声放大电路，仅需1mA的工作电流就能完成卫星信号的放大输出，对于采用电池供电的低功耗物联网设备来说，能够有效降低待机状态下的功耗，延长设备的续航时间，同时内置的放大电路能够补偿馈线传输带来的信号损耗，即使天线安装位置距离主控定位芯片有一定距离，也能保证信号强度满足定位解算的要求。在结构细节处理上，塑封外壳采用耐高温的复合材料，能够承受回流焊过程中的高温冲击，不会出现壳体变形、标识脱落的问题，边角处做了微小的倒角处理，避免吸嘴取料时出现打滑偏移，适配SMT高速贴片机的生产要求，引脚的伸出长度经过反复验证，既能保证焊接时焊锡的充分浸润，形成可靠的焊点，又不会因为引脚过长导致相邻焊盘之间出现连锡短路的问题。
