机架式电子音频终结转换设备结构

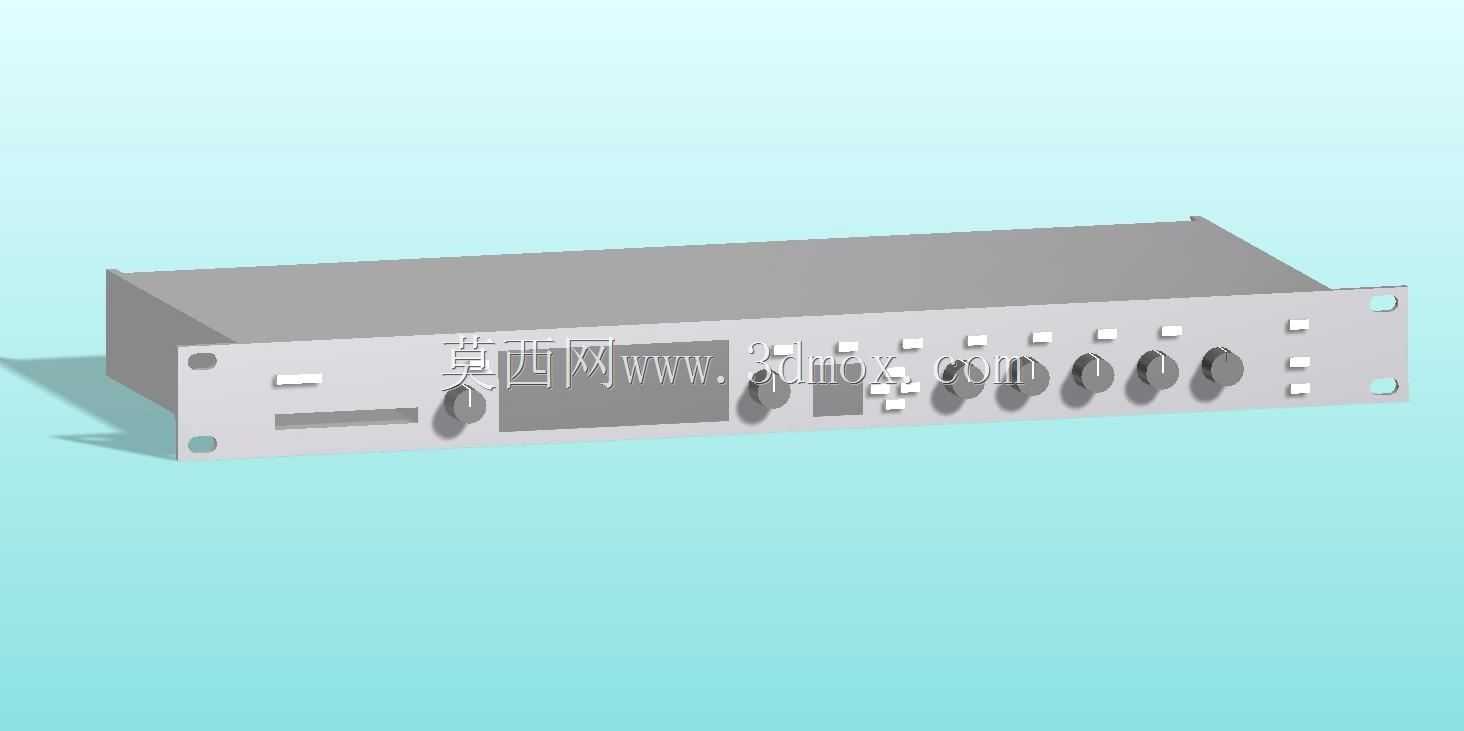

这款机架式音频转换设备的三维结构，完全围绕专业音频工作室的机柜安装场景做适配设计，整体采用标准19英寸机架安装宽度，高度匹配1U机柜安装空间，深度控制在常规音频机柜的设备安装冗余范围内，安装孔位严格对齐标准机柜立柱的通用孔距，安装时无需额外定制转接支架，可直接与同规格的音频处理器、效果器、功放等设备并排固定在标准机柜内，适配绝大多数商用、个人专业音频工作室的机柜布局规划。设备前面板的控件布局完全贴合音频工程师的日常操作习惯，左侧预留存储介质插槽区域，可直接插入存储载体完成音频文件的导入导出，无需额外外接读取设备；中部设置状态显示屏，可实时显示当前采样率、输入输出通道状态、信号电平数值，工程师无需进入深层菜单即可快速掌握设备运行状态；显示屏两侧分布功能调节旋钮与通道切换按键，每个旋钮的间距预留了足够的手指操作空间，避免调节相邻旋钮时出现误触，旋钮的阻尼参数按照专业音频设备的操作手感做结构适配，转动时的段落感清晰，可精准定位调节参数。前面板的输入输出接口排布做了分层设计，不同类型的接口采用差异化的颜色标识做区分，模拟音频接口、数字音频接口、同步时钟接口分区域排布，接线时可快速识别对应接口，减少布线时的错接概率；设备内部的电路板安装位预留了足够的散热间隙，功率器件的安装位置对应外壳的散热通风路径，长时间满负荷运行时可通过自然对流完成散热，无需额外加装散热风扇，避免风扇运行带来的底噪干扰音频信号质量。建模过程中对设备的外壳折弯圆角、面板接缝间隙、控件突出高度都做了1:1的结构还原，前面板的丝印标识位置与实际设备完全对齐，可直接用于工作室布局的可视化搭建，提前规划机柜内的设备排布位置、布线走向，确认设备安装后的操作空间是否充足，也可用于音频系统集成项目的方案展示，直观呈现机柜内的设备配置效果。设备的外壳采用1.2mm厚度的冷轧钢板折弯成型，边角做钝化处理，安装搬运时不会划伤操作人员，两侧的安装耳做了加厚处理，长期固定在机柜内不会出现变形下垂的问题，前面板采用拉丝铝合金材质，兼顾质感与抗刮擦性能，日常使用中频繁触碰旋钮按键也不会留下明显的划痕。
