工业嵌入式触控液晶显示终端结构设计

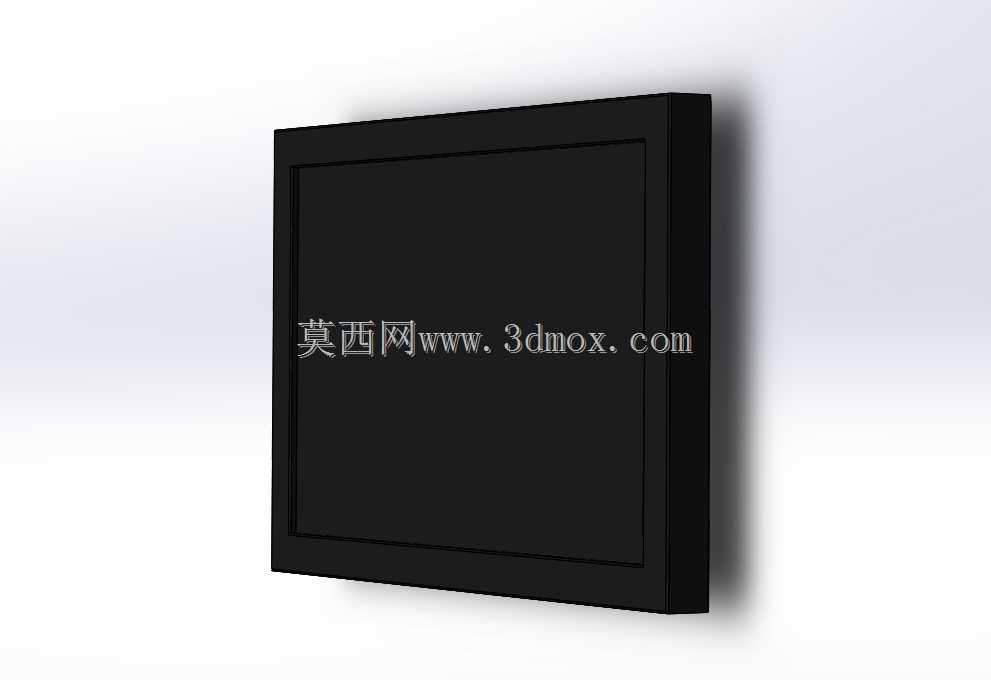

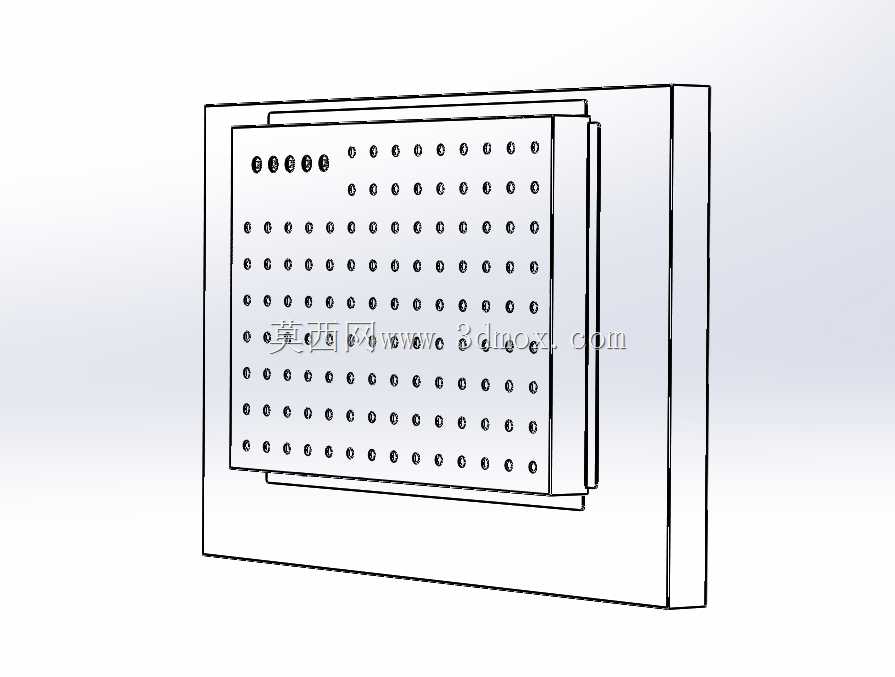

这款触控显示终端的结构设计，核心围绕工业现场嵌入式安装场景展开，区别于民用消费级显示器，整体采用方正的窄边框壳体布局，前壳预留了均匀排布的触控感应点位安装位，可适配电阻或电容触控层的贴合公差，避免工业环境下油污、粉尘进入触控层与显示模组的间隙。从安装边界来看，壳体侧边做了阶梯式止口设计，适配控制柜面板的嵌入式开孔，安装时无需额外加装固定压片，止口处可直接卡入开孔后通过侧边隐藏螺丝锁紧，外露面无突出安装件，符合工业设备面板的IP防护等级设计要求，能适配多数工业控制柜、自动化设备操作站的标准开孔尺寸，无需对现有柜体做二次改造。

在功能特性层面，该终端将显示与触控输入整合为一体化结构，前壳表面的触控点位覆盖整个显示区域，可支持戴手套操作、湿手操作，适配车间操作人员佩戴劳保手套的使用场景，避免常规电容屏在工业场景下触控失灵的问题。显示模组的安装位预留了散热间隙，背部壳体设计有规整的走线槽，可容纳显示驱动板、触控控制板的排线布局，避免排线挤压导致的接触不良，同时背部预留了标准壁挂孔位，也可支持悬臂安装、桌面支架安装等多种部署方式，适配不同工位的操作视角需求。

设计思路上优先考虑工业场景的耐用性，壳体边角做了小圆弧过渡，避免安装过程中磕碰划伤，同时前壳比显示玻璃高出0.3mm的防护边，在意外撞击时可先承接冲击力，避免玻璃直接碎裂。整体结构没有多余的装饰性结构，所有壳体拼接处都预留了密封胶条安装槽，可根据使用场景加装胶条提升防尘防水能力，内部的板卡安装柱采用统一的M3螺丝孔位，兼容不同尺寸的驱动板替换，后期维护时无需重新打孔，可快速更换故障板卡，降低设备停机维护的时间成本。

从实际用途来看，这类终端可直接搭载在自动化生产线的主控柜上，作为设备参数设置、运行状态监控、故障报警提示的人机交互端口，也可部署在数控设备旁作为操作面板，替代传统的物理按键面板，减少按键磨损带来的故障点，同时可显示更丰富的设备运行数据、工艺参数曲线，相比传统数码管显示的面板信息传递效率更高。在轻工包装、电子组装、仓储物流等行业的设备上，这类一体化触控显示终端已经逐步替代分离式的按键与显示组件，结构上的一体化设计也减少了设备面板的开孔数量，提升柜体整体的防护性能。
