汽车内饰包覆式皮勒结构设计方案

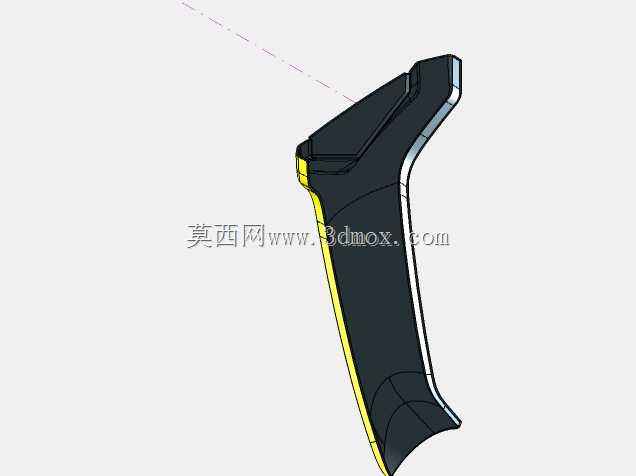

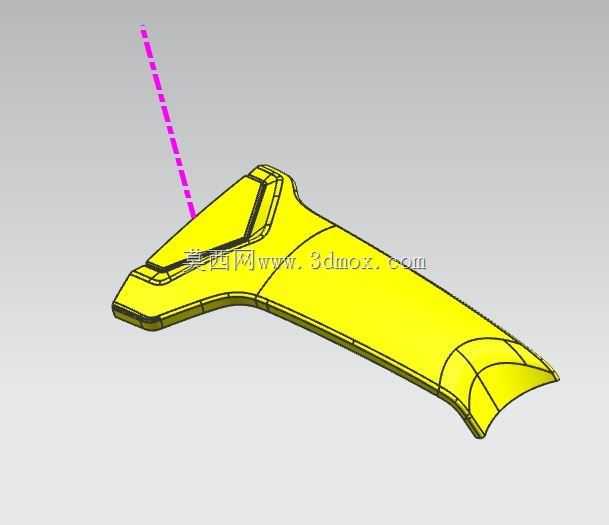

该结构件主要应用于乘用车座舱内部的饰板衔接区域，承担相邻内饰件的过渡包覆、边缘遮挡以及触感优化的作用，在整车内饰装配环节中，属于需要匹配多组曲面公差的外观类功能件。从实际装车场景来看，这类零件多布置在仪表台侧端、门板扶手衔接处或是B柱下饰板的边缘位置，需要同时适配周边硬塑基材的安装点位，以及软质包覆层的翻边固定需求，避免装配后出现缝隙不均、边缘起翘的问题。设计过程中优先采用了大曲率顺滑过渡的曲面构型，整体呈长条形渐变截面形态，从较宽的包覆端逐步收窄至定位端，整体外轮廓完全贴合周边内饰件的分型面走向，没有突兀的折线棱角，既保证了视觉上的一体化效果，也能避免乘员触碰时出现硌手的问题。结构表面做了等厚度的壁厚设计，整体壁厚控制在2.5mm，适配常规的注塑成型工艺要求，边缘位置做了0.8mm的圆角过渡，减少应力集中的同时，也方便软质面料的包覆贴合，不会出现面料褶皱、空鼓的情况。安装边界上，零件内侧预留了3组卡扣安装位，位置分别对应两端及中部的受力点，卡扣座的高度统一为6mm，和周边基材的安装孔位同轴度公差控制在0.2mm以内，保证装配时可以直接按压卡入，不需要额外的螺丝固定，提升总装环节的装配效率。零件的封闭端做了全包式的翻边结构，翻边宽度为5mm，可以完全卡住内饰基材的边缘，遮挡住基材的裁切毛边，同时在翻边内侧做了细小的止退齿结构，包覆面料粘贴后可以卡在齿位上，避免长期使用后面料滑脱移位。设计时还特意在零件的非外观面做了多条0.5mm高的加强筋，筋位间距控制在15mm，既可以提升零件整体的结构强度，避免运输和装配过程中出现形变，也不会在外观面形成明显的缩痕，保证外观面的平整顺滑。从功能特性来看，该零件除了基础的装饰包覆作用外，还能在侧面碰撞时起到一定的缓冲作用，圆滑的外表面不会对乘员造成二次磕碰伤害，同时材质选用耐候性的改性PP材料，可以适配车内-40℃到85℃的温度变化范围，长期使用不会出现变色、脆裂的问题。曲面构建过程中全程采用G2连续的曲面过渡，保证和周边相邻零件的曲面曲率匹配，装配后相邻零件的面差控制在0.3mm以内，缝隙均匀度偏差不超过0.2mm，满足整车内饰的外观DTS要求。
