五辐运动款汽车轮毂结构设计方案

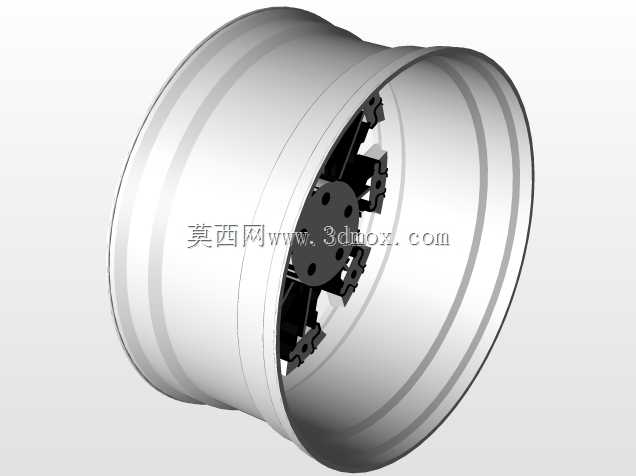

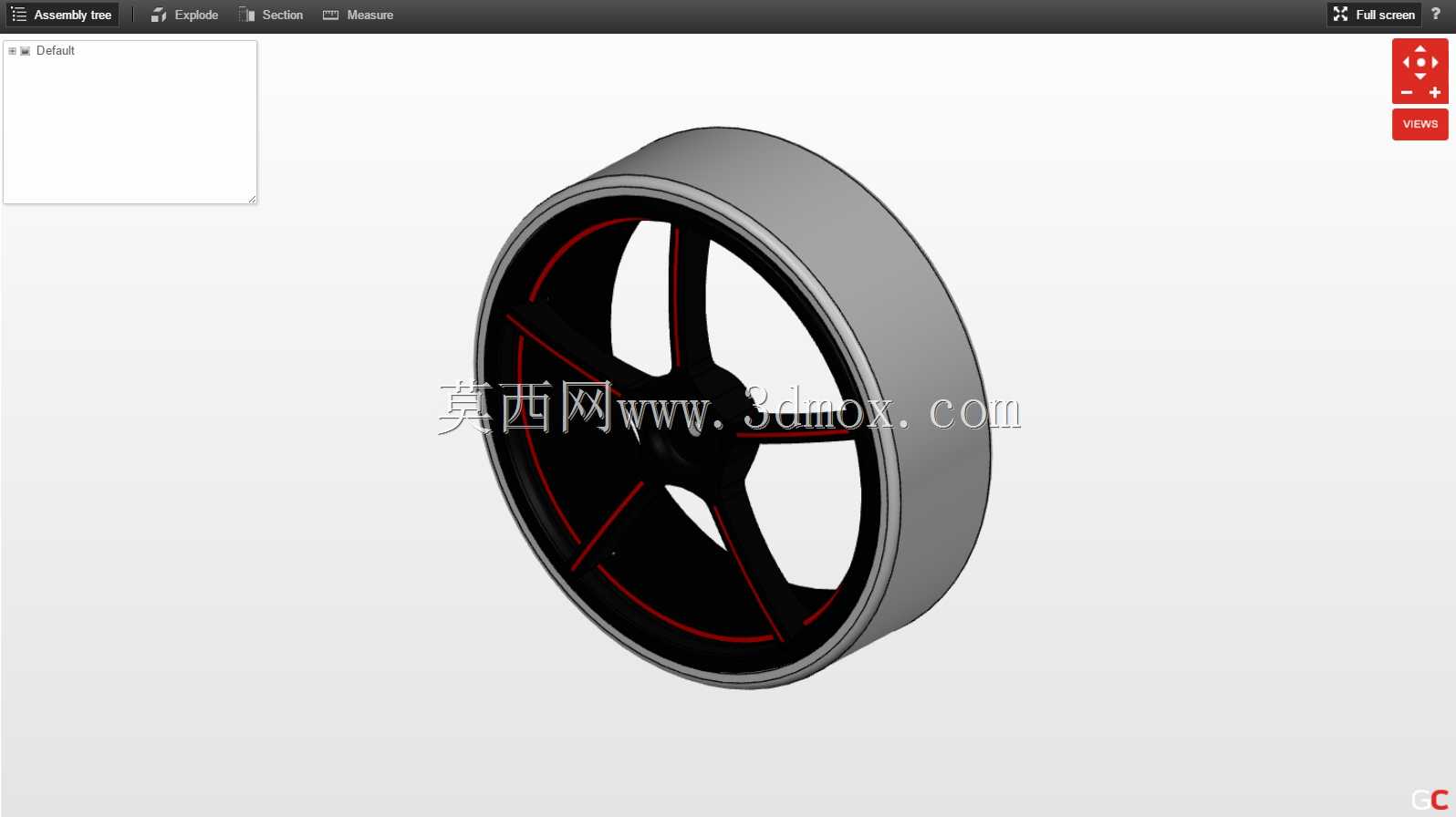

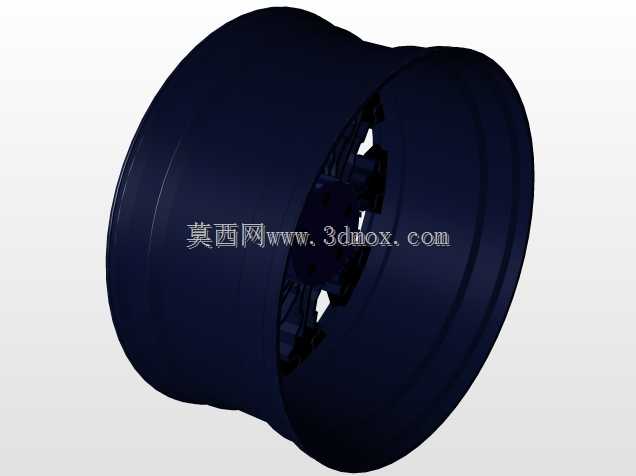

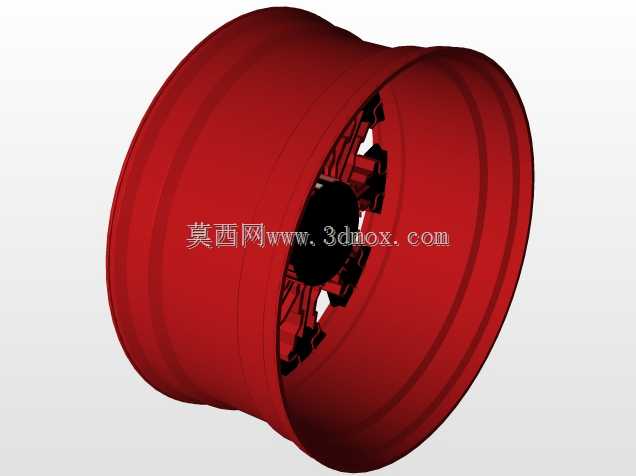

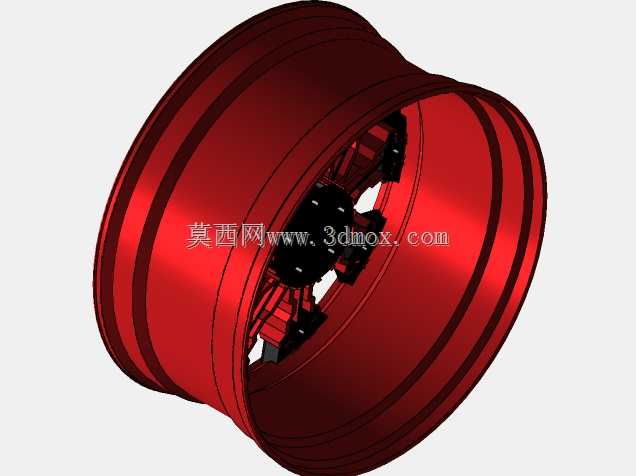

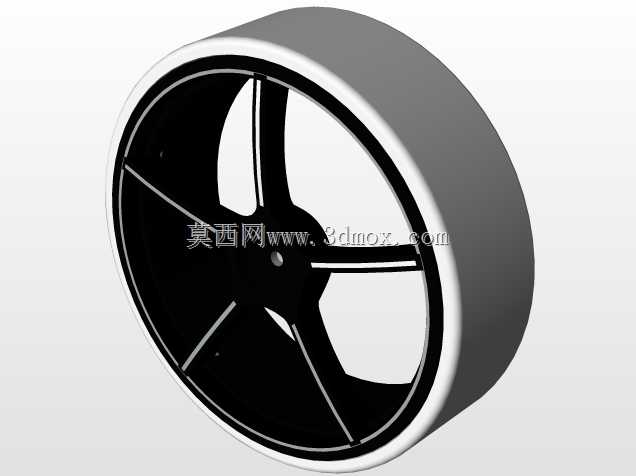

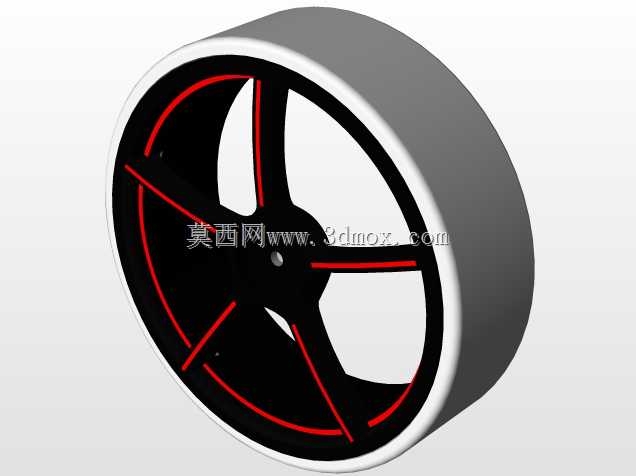

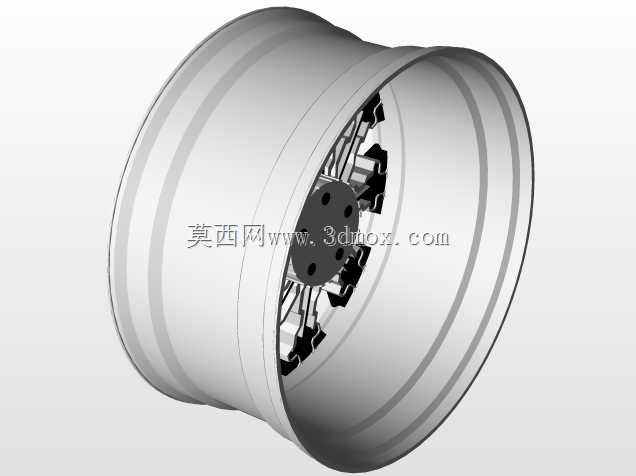

该轮毂结构主要面向民用乘用车改装场景，适配小排量运动型轿车的非承载式行走系统安装需求，可直接匹配常规真空轮胎的装配边界，轮辋部分采用等宽直筒结构设计，内侧预留标准轮胎胎圈卡合槽位，槽口边缘做圆弧过渡处理，避免轮胎安装或长期承压运行时出现胎圈割伤、密封失效的问题。辐条采用五辐式对称布局，每根辐条做等宽流线型切削造型，辐条与轮辋衔接位置做圆弧过渡加厚处理，分散车辆行驶过程中路面冲击带来的应力集中，辐条表面预留装饰嵌条安装槽，可适配不同配色的装饰件安装，满足外观个性化调整需求。设计过程中优先考虑轮辋与辐条的受力传递路径，将轮毂中心安装座作为受力核心，辐条从中心座向外呈放射状延伸至轮辋内壁，中心安装座预留标准螺栓孔位分布圆，孔位尺寸匹配常规乘用车轮毂的安装节圆直径，中心孔做倒角导向处理，方便装配时与车轴轴头快速对位，安装座背面预留刹车卡钳避让空间，可适配常规尺寸的浮动式刹车卡钳安装，不会出现转向或刹车动作时的结构干涉。轮辋的轴向宽度、径向直径均参考常规民用改装轮毂的通用尺寸边界设计，轮辋边缘的凸缘高度符合轮胎安装的安全标准，可保证轮胎在高速过弯、急加速急减速工况下不会出现脱圈风险。辐条的厚度从中心向轮辋方向做渐变减薄处理，在保证整体结构强度满足垂直载荷、侧向冲击要求的前提下，尽可能降低轮毂自身的转动惯量，提升车辆起步、制动时的响应速度。轮毂整体的动平衡基准面设置在轮辋内侧的加工止口位置，方便后续量产加工时的动平衡校准，减少装车后高速行驶的抖动问题。设计阶段同步考虑了轮毂的通风散热需求，五根辐条之间形成的大尺寸镂空区域，可在车辆行驶时引导气流直接冲刷刹车盘表面，带走刹车过程中产生的摩擦热量，避免长时间制动出现热衰减，提升制动系统的工作稳定性。
