方程式赛车配套环形密封衬套结构

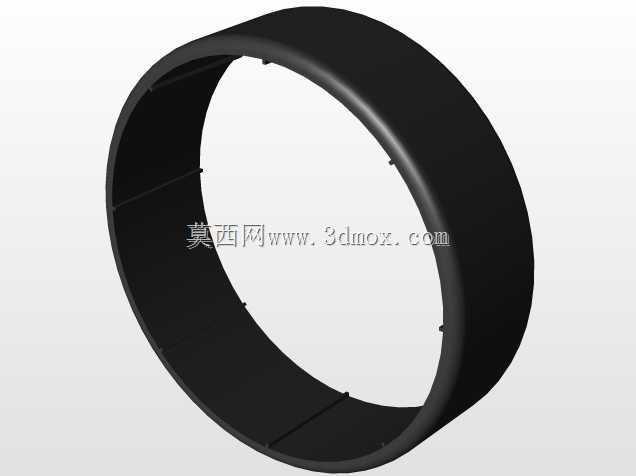

在场地竞速类方程式赛车的动力传输与轮边总成设计中，这类环形衬套是承担径向定位、间隙补偿与微动磨损防护的核心配套构件，日常装配场景覆盖轮辋与轮毂的配合面、制动盘连接定位段、半轴套管的密封支撑位，是赛车在大侧向加速度、高频振动工况下维持配合精度的关键小尺寸零件。从实际使用逻辑来看，赛车在过弯时轮边总成承受的侧向载荷能达到整车自重的3-4倍，轮辋与轮毂的配合面如果没有这类衬套做过渡，硬金属直接接触会在高频冲击下产生接触面压溃、冷焊粘连的问题，不仅会增加拆卸维护的难度，还会在长距离赛程中出现配合间隙变大、轮辋跳动量超标的隐患，直接影响轮胎接地姿态与操控稳定性。设计这类构件时，首先要匹配对应安装位的轴径与座孔公差，衬套的内径要比配合轴段的公称尺寸大0.02-0.05mm，预留热膨胀余量，毕竟赛车连续全力制动时轮边温度能突破300摄氏度，金属构件的热胀量如果没有预留空间，会出现衬套抱死轴段的故障；衬套的轴向宽度要比安装槽的深度小0.1mm左右，避免装配后衬套突出安装面，导致相邻连接件出现压紧不实、密封失效的问题。衬套内壁均匀分布的凸点结构，是为了在装配后形成均匀的储油间隙，润滑脂可以留存于凸点之间的空隙内，在构件发生相对微动时持续提供润滑，降低摩擦磨损速率，同时这些凸点还能起到周向定位的作用，避免衬套在长期振动下出现跟转、移位的问题。从外形结构来看，该构件采用等壁厚环形设计，外壁做光滑圆弧过渡，没有尖锐棱角，既可以降低装配时的刮擦风险，也能减少应力集中点，避免在大载荷冲击下出现衬套开裂的问题。在实际选型匹配时，需要注意衬套的安装边界：衬套装入座孔后，其端面不能超出相邻密封件的安装平面，否则会挤压密封圈导致密封唇口变形，出现润滑脂泄漏、外界泥沙侵入配合面的问题；同时衬套的材质要匹配安装位的温度工况，轮边位置的衬套需要耐受持续高温，不能采用普通工程塑料材质，要选用耐温耐磨的改性复合材料或者表面做硬化处理的金属材质，保证在整个赛事周期内的尺寸稳定性。这类衬套虽然尺寸不大，但是对赛车的轮系可靠性影响极大，设计阶段需要反复校核配合公差、热膨胀量、载荷承受能力，还要结合实际装配工艺做结构优化，比如在衬套的开口端做微小的导入倒角，方便压装时快速对准安装位，提升装配效率，避免压装过程中出现衬套切边、变形的问题。
