汽车车身油泥造型基准工装

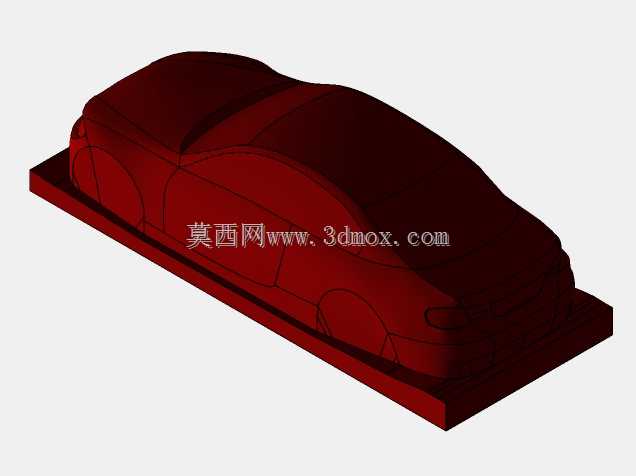

该工装主要服务于汽车前期造型开发环节，在油泥模型制作阶段提供精准的安装定位基准，解决手工堆敷油泥时基准偏移、曲面轮廓难以对齐三维数模的问题。日常使用场景覆盖造型室油泥制作工位、造型评审临时展示区，底座采用一体式矩形承托结构，边缘预留12mm宽度的装夹凸台，可直接适配主流造型台的T型槽快压夹具，无需额外制作转接板，装夹后整体平面度公差可控制在0.2mm以内，避免油泥刮制过程中底座晃动导致的曲面误差。设计阶段优先考虑油泥制作的操作便利性，承托面与车身底部轮廓完全贴合，预留了3mm的油泥堆敷余量，造型师可直接在基准轮廓上敷泥刮制，无需反复核对底部Z向高度，大幅降低前期找正的时间成本。底座四周做了R5的圆角过渡，避免操作过程中尖锐边角刮伤操作人员或刮削工具，整体高度控制在85mm，既保证了底座的结构刚性，不会在反复刮削受力时产生形变，又匹配造型师站姿操作的舒适高度，减少长时间俯身操作的疲劳感。从功能特性来看，该基准工装可同时服务于1:5比例的车身外轮廓造型验证、曲面光顺性检查、造型分缝位置预定位，车身侧围、前后翼子板、引擎盖、行李箱盖的关键轮廓线都在工装表面做了浅刻线标识，造型师刮制油泥时可直接对照刻线调整曲面弧度，无需频繁调用三维数模比对。安装边界方面，底座整体长宽尺寸适配常规1:5油泥模型的制作需求，四周预留的操作空间足够布置刮片、导轨等造型工具，底部做了防滑纹理处理，即便不装夹在造型台上，放置在木质工作台面也不会产生滑移。在造型评审环节，该工装可直接作为展示底座使用，统一的承托高度方便评审人员从各个角度观察车身曲面的光影效果，无需额外调整展示台高度。针对油泥加热软化后容易粘黏底座的问题，承托表面做了抛光处理，敷泥前只需薄涂一层脱模剂，后期清理油泥残留时不会刮伤基准表面，可反复用于多轮造型方案的迭代验证，减少重复制作基准工装的材料与时间成本。
