内燃机活塞连杆组件结构设计

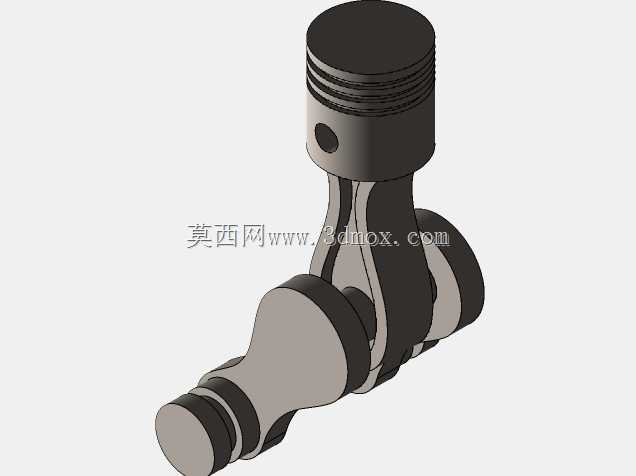

这套活塞连杆组件是往复式内燃机核心动力传递部件，日常在车用汽油机、小型通用动力机械、农用动力设备中都能见到这类结构的应用，承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用。从结构设计来看，活塞头部设置了多道环槽，用来安装气环与油环，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧，活塞销孔采用浮动式销座设计，可在工作受热状态下允许活塞销小幅转动，减少局部磨损。连杆部分采用工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动惯量，大小端分别对应活塞销与曲柄销的安装位，大端做成分体式结构，方便装配时与曲轴曲柄销完成对接，轴瓦安装位预留了合适的过盈量，保证工作状态下轴瓦不会出现相对转动。设计过程中需要重点考量往复运动的动平衡匹配，活塞整体质量、连杆大小端质量分配都要与同缸组其他部件保持一致，避免发动机运转时出现异常振动。安装边界上，活塞裙部的椭圆度设计匹配对应气缸的内径公差，冷态装配时预留了合理的膨胀间隙，避免热机状态下活塞受热膨胀出现拉缸故障，连杆大小端的中心距严格匹配对应机型的曲柄半径与压缩比要求，活塞销孔的同轴度、连杆大小端孔的平行度都控制在较高的形位公差范围内，防止工作过程中出现偏磨、卡滞等问题。实际工况下，组件需要承受高频往复运动带来的交变载荷，活塞顶部直接接触高温高压燃气，因此结构设计时在活塞头部内侧设置了加强筋，提升高温下的结构刚度，避免活塞顶部出现热变形开裂。这类结构的建模过程需要重点关注各配合面的公差匹配，比如活塞环与环槽的侧隙、背隙，连杆大端与曲柄销的配合间隙，这些参数直接影响整机的动力输出效率与运行寿命，在做虚拟装配时需要模拟不同热膨胀系数下的配合状态，验证全工况范围内的运动干涉情况，确保组件在上下止点换向、燃气爆发冲击的工况下都能平稳运行。
