CLC搅拌机双螺旋搅拌叶片结构设计

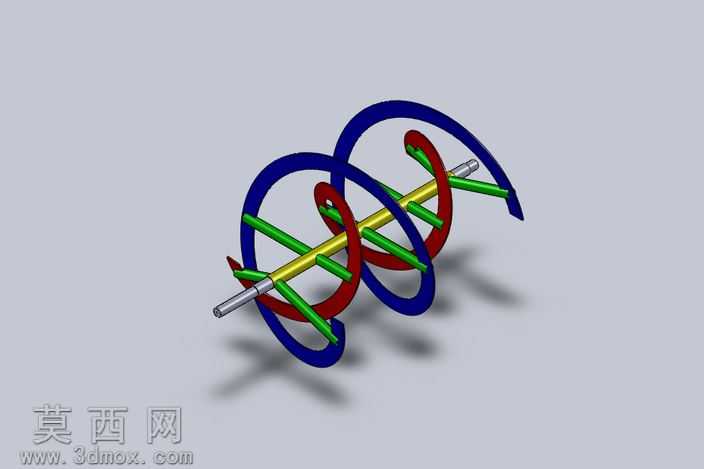

本模型为CLC搅拌机配套的螺旋搅拌叶片组件，采用三维参数化建模方式完成整体结构搭建，建模过程中先以中心传动轴为基准构件，确定整体装配的同轴度基准，再围绕轴体依次构建内外双层螺旋叶片结构，同时完成轴体上径向布置的辅助搅拌杆的特征绘制。建模阶段严格遵循搅拌设备的实际工况尺寸比例，对螺旋叶片的导程、叶片宽度、内外螺旋的直径差都做了精准的参数约束，保证各部件装配后无干涉错位问题。材质渲染环节针对不同部件做了区分设置：中心传动轴采用金属镀铬材质，调整反射参数模拟金属轴件的光亮金属质感；外层大直径螺旋叶片设置为深蓝色工程塑料材质，添加适度的磨砂质感表现工程塑料的表面特性；内层小直径螺旋叶片设置为红色耐磨合金材质，调高材质的硬度质感参数，匹配内层叶片高磨损工况的材质特性；径向布置的辅助搅拌杆设置为亮绿色硬质合金材质，通过色彩区分清晰展现各部件的结构层次。结构设计上采用内外双螺旋反向配合的布局，外层大螺旋负责将物料向腔体中心推送，内层小螺旋负责将中心区域物料向外翻涌，搭配轴体上均匀分布的径向直杆搅拌件，能够在搅拌过程中打破物料的层流状态，避免搅拌死角出现，大幅提升混合均匀度。设计思路围绕CLC物料的高粘度混合需求展开，摒弃传统单螺旋叶片搅拌范围有限的缺陷，通过双层螺旋的差速配合逻辑（建模时预留了不同螺旋转速的装配间隙），配合径向搅拌杆的剪切作用，能够快速对混凝土类混合物料完成搅拌作业，叶片边缘做了圆弧过渡处理，既减少搅拌过程中的物料阻力，也能降低叶片磨损速率，整体结构装配逻辑清晰，各部件的连接位置都做了贴合实际的安装结构设计，可直接用于搅拌设备的结构验证、教学演示或后续的工程出图使用。
