垂直螺旋连续升降输送设备结构模型

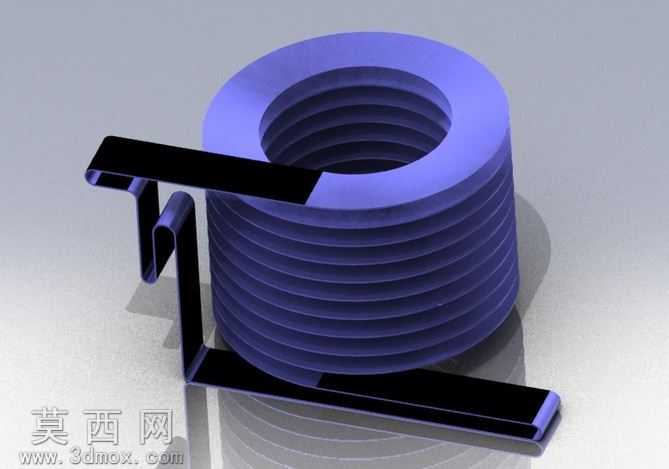

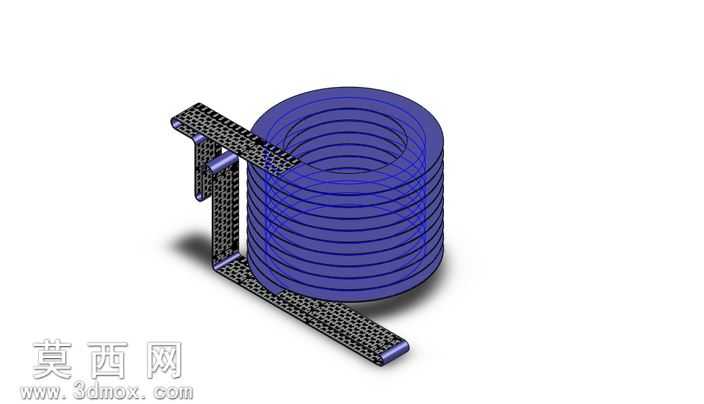

本模型为垂直螺旋连续升降输送设备的三维结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，对设备的核心结构进行了1:1等比例还原，完整呈现了螺旋输送设备的整体构造与装配关系。模型整体由立式螺旋输送主体、侧边支撑框架、进出料导向结构三个核心模块组成，螺旋主体采用等螺距连续螺旋叶片设计，叶片沿中心筒体呈螺旋状逐层盘绕，形成封闭的垂直输送通道，可实现物料在垂直方向上的连续海拔提升或降低作业，适配散状颗粒、粉体类物料的连续输送工况。建模过程中对螺旋叶片的曲面进行了精准放样处理，保证叶片曲面顺滑无畸变，螺旋升角符合散料输送的力学要求，避免物料输送过程中出现卡滞、滑落问题；侧边支撑框架采用型材拼接式结构，通过装配约束完成框架杆件的精准定位，框架与螺旋筒体之间设置了多组连接支撑位，保证整体结构的刚性与稳定性，进出料导向结构分别设置于螺旋筒体的上下端，进料端设置导料斜板引导物料进入螺旋通道，出料端设置导流槽引导物料平稳输出，避免物料撒漏。材质渲染方面，螺旋叶片与筒体采用深蓝色工程塑料质感材质，凸显核心输送结构的轮廓，支撑框架采用带防滑纹理的金属网格材质，还原工业设备的真实质感，各部件之间的装配间隙、连接结构均做了精细化处理，无重叠、破面等建模问题。设计思路上，该模型聚焦垂直空间内的连续输送需求，相较于传统倾斜螺旋输送机，立式螺旋结构可大幅缩减设备的水平占地空间，适配厂房垂直空间的物料转运场景，连续螺旋结构可实现无间断物料输送，输送过程平稳无冲击，可适配多种生产流水线的物料转运需求，模型完整保留了各部件的可编辑参数，可根据实际输送产能、输送高度需求调整螺旋直径、螺距、筒体高度等核心参数，具备较高的二次设计参考价值。
