NodeMCU搭配Nokia5110开发项目防护外壳

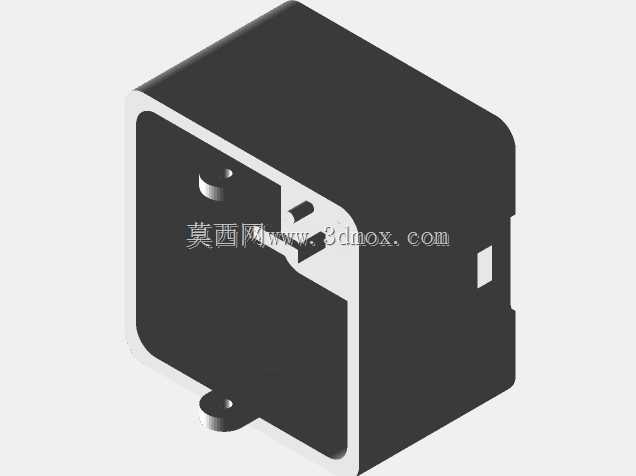

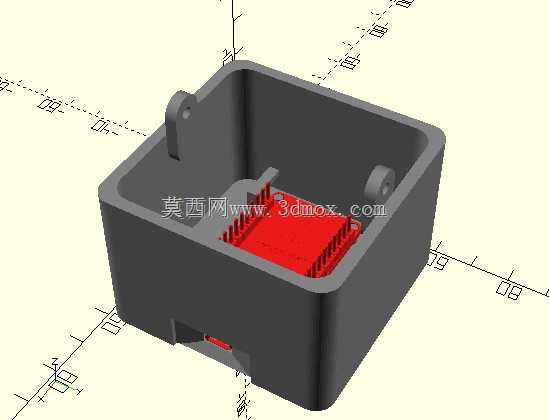

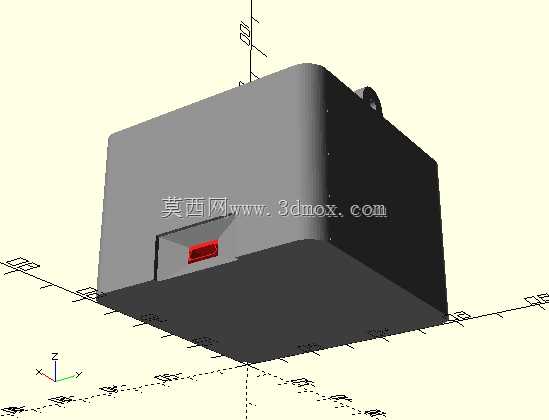

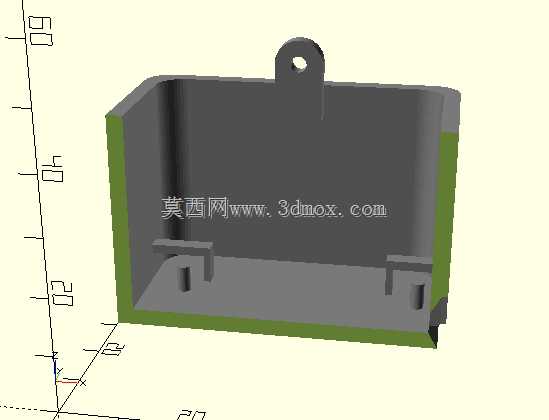

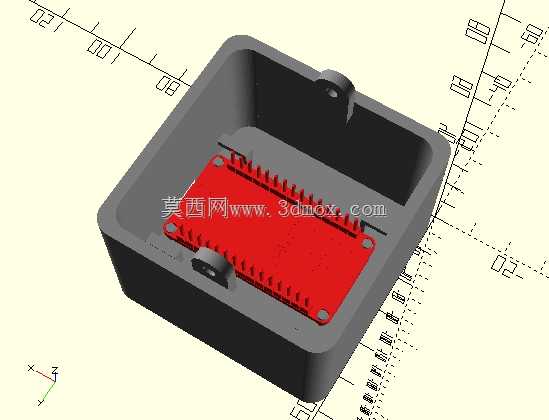

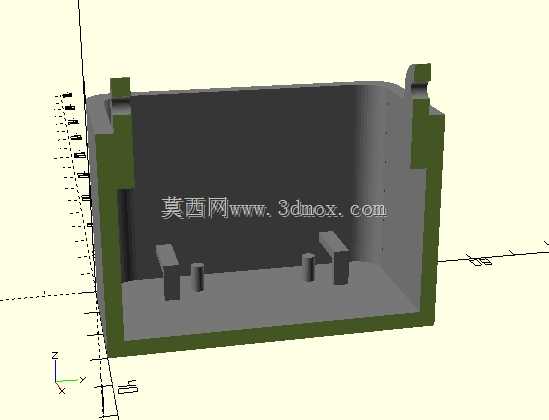

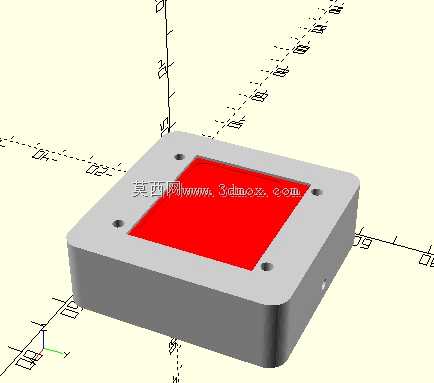

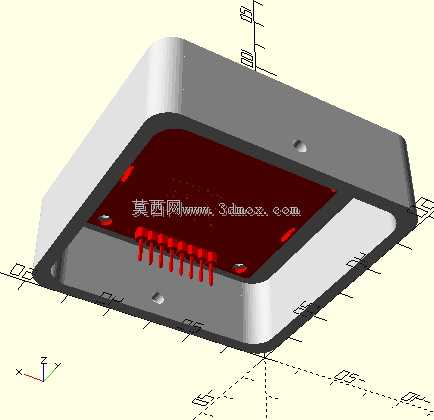

这款外壳主要面向嵌入式开发、物联网原型验证场景使用，针对NodeMCU开发板搭配Nokia5110显示屏的组合做了专属的结构适配，解决零散电子模块在原型调试、小批量功能验证阶段的防护与规整问题，避免飞线拉扯、模块磕碰、静电干扰带来的调试故障。从结构设计逻辑来看，壳体采用一体化方槽式主体结构，侧壁预留的带孔挂耳可直接通过螺丝完成墙面、设备机架内侧的固定安装，底部预留的开槽对应开发板的USB供电接口，无需拆开壳体即可完成供电与程序烧录操作，减少调试阶段反复拆装的工作量。内部的限位筋条完全贴合NodeMCU开发板的外形轮廓，卡入后不会出现横向窜动，显示屏位置的支撑台阶刚好承托Nokia5110屏幕模块，屏幕显示面与壳体上沿齐平，既不会出现屏幕下陷影响观察，也不会突出壳体表面造成刮擦。壳体的壁厚做了均匀化处理，适配3D打印的工艺特性，打印过程中不会出现壁厚突变导致的翘曲变形，内部的加强筋在不增加整体壁厚的前提下提升了壳体的抗挤压能力，日常手持调试、堆叠放置时不会出现侧壁形变挤压内部电路板的问题。安装边界方面，壳体外部轮廓做了圆角过渡，没有尖锐棱角，在桌面调试场景下不会刮擦桌面或划伤操作人员，内部的空间预留除了容纳核心的开发板与显示屏模块，还留出了少量冗余空间，可容纳外接的杜邦线、小型传感器模块的接线端，无需额外拓展空间即可完成基础功能的接线调试。在实际项目应用中，这类定制化外壳可以让零散的开发模块形成规整的功能单元，在做物联网节点部署、小型数据采集终端测试时，可直接将组装完成的单元固定在测试点位，避免模块散落导致的接线松脱，同时壳体的封闭结构可以阻挡日常环境中的灰尘、少量飞溅液体接触电路板，提升原型设备在非实验室环境下的运行稳定性。设计过程中特意规避了多余的卡扣结构，采用上下盖直扣的配合方式，拆装时不需要额外工具，调试阶段更换模块、调整接线时可以快速打开壳体，操作效率更高，挂耳的安装孔位间距适配常见的导轨安装、墙面安装的孔距标准，不需要额外做转接件即可完成固定。
