N型法兰安装射频同轴连接器结构设计

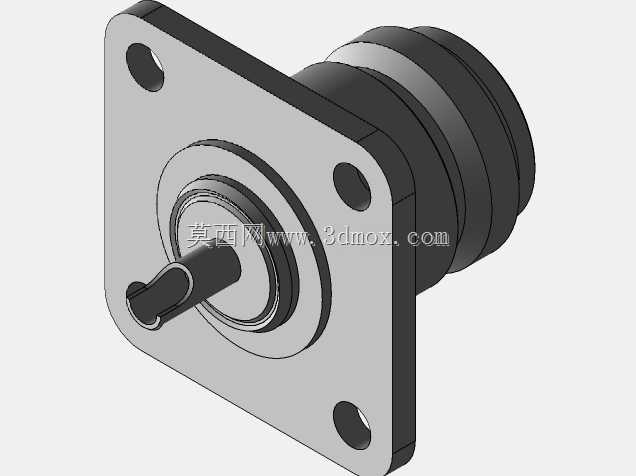

这款射频同轴连接件主要面向高频信号传输场景，常见于通信基站射频前端、测试测量仪器接口、微波组件互连、工业射频设备的信号通路搭建，适配0到11GHz频段的信号传输需求，50欧的标准阻抗设计能最大程度降低信号回波损耗，避免阻抗不匹配带来的信号反射、功率衰减问题，保障高频信号传输的稳定性。从结构设计来看，产品采用方形法兰盘作为安装基准，法兰盘上预留三个均匀分布的安装通孔，安装时可通过螺栓直接固定在设备面板或腔体壁面上，安装边界清晰，法兰盘的平面度设计能保证安装后与安装面贴合紧密，配合尾部的多层径向密封结构，可阻挡粉尘、潮气进入设备内部，满足户外通信设备、工业现场设备的基础防护需求。接触端采用插针式内导体设计，内导体与介质支撑的同轴度公差控制在微米级，能保证插合时内导体与适配插座的接触对中精度，降低插合磨损，提升反复插拔的使用寿命；外导体采用一体化金属切削结构，兼顾结构强度与电磁屏蔽效能，可有效隔绝外界电磁干扰对传输信号的影响，同时避免内部射频信号向外辐射产生串扰。尾部的接线端采用焊接式结构，适配半刚性、柔性射频电缆的端接，焊接区域的结构做了避让设计，方便焊接操作时焊料填充，同时能保证电缆外导体与连接器外导体的可靠接触，降低接触电阻。整体外形的轴向尺寸与径向尺寸经过紧凑化设计，不会占用过多设备内部的安装空间，法兰盘的安装孔位间距符合通用射频连接器的安装尺寸规范，可直接替换同规格的同类型产品，无需额外修改设备的安装开孔结构。在建模过程中，各配合面的公差、倒角、退刀槽结构都按照实际机加工工艺要求做了还原，比如法兰盘安装孔的倒角、内导体端部的导向倒角、外导体配合段的公差带设置，都能直接用于后续的结构干涉检查、装配模拟，也可作为设备整机布线、接口布局的参考模型，帮助结构工程师在设计阶段提前确认连接器的安装空间、插合操作空间，避免后期装配时出现干涉问题。
